Реле времени 7PV15 в корпусе шириной 17.5 мм производства Siemens

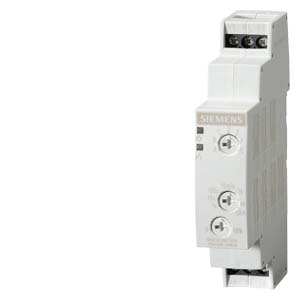

Реле времени 7PV15 в корпусе шириной 17.5 мм
Стандарты

Реле времени соответствуют:

  • EN 60721-3-3 "Экологические условия"
  • EN 61812-1/DIN VDE 0435 Часть 2021 "Электрические реле, реле времени"
  • EN 61000-6-2 и EN 61000-6-4 "Электромагнитная совместимость"
  • EN 60947-5-1 (VDE 0660 Часть 200) "Низковольтная аппаратура управления"
  • DIN 43880 "Модульные установочные устройства; размеры корпусов и соответствие монтажных размеров"
Исполнение корпуса

Все реле времени пригодны для установки на стандартной монтажной рейке TH 35 согласно EN 60715. Корпус соответствует  DIN 43880, 1 MW.

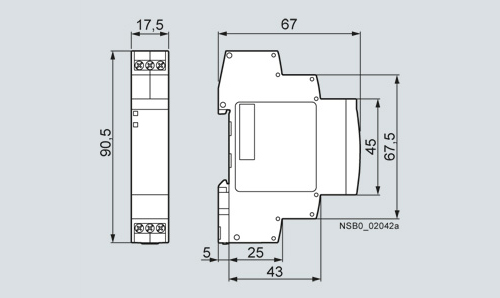

Размеры

Примечание:

Подключение нагрузок параллельно пусковому входу  при использовании напряжения управления переменного тока не допускается (см. схемы).



Реле времени применяются в цепях управления, пуска и защиты для всех переключений, использующих задержки времени, например, в функциональных и промышленных зданиях, аэропортах, и т.д.

  • Широкий диапазон напряжения 12 ... 240 В AC/DC
  • Высокая коммутационная способность, например, AC15 при 230 В, 3 A
  • Комбинация уровней питающего напряжения, например 24 В AC/DC и 200 ... 240 В AC
  • Изменение настроек выдержки времени в процессе работы
  • Выбор функций в отключенном состоянии
  • Высокий уровень функциональных возможностей и высокая точность повторения настроек таймера
  • Встроенное помехоподавление
  • Карты функций, нанесенные на боковой стороне, для упрощения регулировки устройства
Код Заказной номер Описание Вес (кг) Заказать
119110 7PV1508-1AW30 реле времени, многофункциональное, 1 п контакт, 8 функций, 15 уставок временных диапазонов ac/dc 24... 240 v, со светодиодом, винтовые клеммы 0.06 Заказать
72559 7PV1508-1BW30 реле времени, многофункциональное 2 п контакта, 16функций, 7 time setting диапазонs 0,05s...100h, ac/dc 12... 240 v, c led, винтовые клеммы 0.06 Заказать
119111 7PV1511-1AP30 электронное реле времени, задержка включения, 1 co, 1 диапазон уставок времени 0.05s...1s, ac 24, 230v и dc 24v, c led, винтовые клеммы 0.052 Заказать
119112 7PV1512-1AP30 реле времени, электронное, задержка включения, 1 п контакt, 1 диап. времени 0.5s до 10s, ac 24, 200 до 240v и dc 24v, со светодиодом, винтовые клеммы 0.052 Заказать
72560 7PV1512-1AQ30 реле времени, задержка включения, 1c, диапазон 0.5 s...10 s, ac 24/110 v и dc 24 v, со светодиодом 0.052 Заказать
119113 7PV1513-1AP30 реле времени, задержка включения, 1c, диапазон 5 s...100 s, ac 24,200...240 v и dc 24 v, со светодиодом 0.052 Заказать
72561 7PV1513-1AQ30 реле времени, задержка включения, 1c, диапазон 5 s...100 s, ac 24,100...127 v и dc 24 v, со светодиодом 0.052 Заказать
119114 7PV1518-1AJ30 электронное реле времени, задержка включения, 1 co, 7 диапазонов уставок времени 0.05s...100h, ac/dc 110v, 0.7...1.15xup, винтовые клеммы 0.052 Заказать
72562 7PV1518-1AN30 электронное реле времени, задержка включения, 1 co, 7 диапазонов уставок времени 0.05s...100h, ac/dc 220v, 0.7...1.15xup, винтовые клеммы 0.052 Заказать
119115 7PV1518-1AW30 реле времени, mount. задержка включения 2 w, 15 уставок временных диапазонов, 0.05 s...100 h, ac/dc 24..240 v, широкий диапазон напряжения управления 0.052 Заказать
72563 7PV1538-1AW30 реле времени, задержка отключения,1c, диапазон 5 s...100 s ac 24,200...240 v и dc 24 v, со светодиодом 0.052 Заказать
119116 7PV1540-1AW30 реле времени, электронное, задержка отключения, w/o aux.voltage, 1 co контакт 9 уставок временных диапазонов 0.05s...600s, 24-240v ac/dc, со светодиодом, винтовые клеммы 0.052 Заказать
119117 7PV1558-1AW30 реле времени, clock-pulse relay 15 уставок временных диапазонов ac 24 v dc 200... 240 v, со светодиодом 0.052 Заказать
72564 7PV1578-1BW30 реле времени, функция звезда-треугольник один временной диапазон 60 s ac 24 v dc 200...240 v 0.7...1.25 us 0.052 Заказать
;
