Реле времени шириной 22,5 мм производства Siemens

Реле времени шириной 22,5 мм
Нормативная база

Реле времени соответствуют следующим стандартам:

  • EN 60721-3-3 „Условия окружающей среды“
  • EN 61812-1/DIN VDE 0435 Teil 2021 „Электрические реле, реле времени“
  • EN 61000-6-2 und EN 61000-6-4 „Электромагнитная совместимость“
  • EN 60947-5-1; (VDE 0660 Teil 200) „Низковольтные коммутационные аппараты“

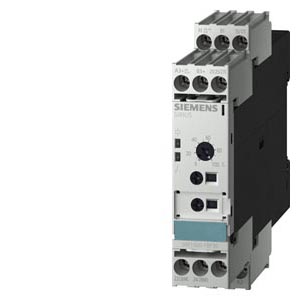

Реле времени 3RP15, 22.5 мм
Принадлежности

Вставная плавка для винтового крепления

Пломбируемая защитная крышка

Реле времени могут применяться для всех процессов коммутации с задержкой по времени в схемах управления, пуска, защиты и регулирования. Они гарантируют высокую функциональность и большую точность репродуцирования заданного времени прохождения процессов.

Варианты корпусов

Все реле времени пригодны для защелкивания на монтажной рейке 35 мм согласно DIN EN 50022 или для крепления на винтах.

Код Заказной номер Описание Вес (кг) Заказать
39882 3RP1505-1AA40 отдельностоящее реле времени многофункциональное, 1 п. конт. со светодиодом, 0.05s..100h, 12v dc аналоговое настраиваемое винтовые зажимы, 0.125 Заказать
91338 3RP1505-1AP30 реле времени, многофункциональное 15 диапазонов уставок времени ac/dc 24 v и ac 200. 240 v 0.7..1.25 us 0.141 Заказать
91339 3RP1505-1AQ30 реле времени, многофункциональное 15 диапазонов уставок времени ac 24 v и dc 100. 127 v 0.7..1.25 us 0.14 Заказать
91340 3RP1505-1AW30 реле времени, многофункциональное 15 диапазонов уставок времени ac/dc 24..240 v 0.7..1.25 us, 1п 0.136 Заказать
91341 3RP1505-1BP30 реле времени, многофункциональное 15 диапазонов уставок времени ac 24 v и dc 200. 240 v 0.7..1.25 us, 2п 0.161 Заказать
39884 3RP1505-1BQ30 реле времени, многофункциональное 15 диапазонов уставок времени ac 24 v и dc 100. 127 v 0.7..1.25 us, 2п 0.162 Заказать
39885 3RP1505-1BT20 многофункциональное реле времени 2 перекидных контакта, 16 функций, ac 400..440v, 0.169 Заказать
39886 3RP1505-1BW30 реле времени, многофункциональное 15 диапазонов уставок времени ac/dc 24..240 v 0.7..1.25 us, 2п 0.168 Заказать
39887 3RP1505-1RW30 многофункциональное реле времени 15 time диапазонов винтовые зажимы, 2 перекидных конт., 8 функций анодированные золоченые контакты, ac/dc 24v.240v 0.169 Заказать
39888 3RP1505-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., 8 функций ac/dc 24v/ac 200..240v 0.126 Заказать
91344 3RP1505-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., 8 функций, ac/dc 24v/ac 100..127v 0.125 Заказать
91345 3RP1505-2AW30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., 8 функций ac/dc 24v.240v 0.132 Заказать
91346 3RP1505-2BP30 многофункциональное реле времени зажимные контакты. 2 перекидных конт., 16 функций, ac/dc 24v/ac 200..240v 0.137 Заказать
39889 3RP1505-2BQ30 многофункциональное реле времени зажимные контакты. 2 перекидных конт., 16 функций, ac/dc 24v/ac 100..127v 0.142 Заказать
91347 3RP1505-2BW30 многофункциональное реле времени зажимные контакты. 2 перекидных конт., 16 функций ac/dc 24v.240v 0.143 Заказать
39890 3RP1505-2RW30 многофункциональное реле времени зажимные контакты. 2 перекидных конт., 8 функций, positively driven, ac/dc 24v/ac 100..127v 0.143 Заказать
91348 3RP1511-1AP30 реле времени, задержка включения, 1 перекидной контакт, диапазон 0.5 s..10 s, ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.108 Заказать
39892 3RP1511-1AQ30 реле времени, задержка включения, 1 перекидной контакт, диапазон 0.5 s..10 s, ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.108 Заказать
39893 3RP1511-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., задержка включения, ac/dc 24v/ac 200..240v 0.092 Заказать
91349 3RP1511-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., задержка включения, ac/dc 24v/ac 100..127v 0.092 Заказать
91350 3RP1512-1AP30 реле времени, задержка включения, 1 перекидной контакт, диапазон 1.5 s..30 s, ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.104 Заказать
91352 3RP1512-1AQ30 реле времени, задержка включения, 1 перекидной контакт, диапазон 1.5 s..30 s, ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.107 Заказать
91353 3RP1512-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., задержка включения, ac/dc 24v/ac 200..240v 0.097 Заказать
39894 3RP1512-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., задержка включения, ac/dc 24v/ac 100..127v 0.092 Заказать
91354 3RP1513-1AP30 реле времени, задержка включения, 1 перекидной контакт, диапазон 5 s..100 s, ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.108 Заказать
91355 3RP1513-1AQ30 реле времени, задержка включения, 1 перекидной контакт, диапазон 5 s..100 s, ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.107 Заказать
39895 3RP1513-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., задержка включения, ac/dc 24v/ac 200..240v 0.094 Заказать
39896 3RP1513-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт., задержка включения, ac/dc 24v/ac 100..127v 0.094 Заказать
39897 3RP1525-1AP30 реле времени, задержка включения, 1 перекидной контакт, 15 диапазонов (1, 3, 10, 30, 100) (сек, мин, час) ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.104 Заказать
39899 3RP1525-1AQ30 реле времени, задержка включения, 1 перекидной контакт, 15 диапазонов (1, 3, 10, 30, 100) (сек, мин, час) ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.109 Заказать
91357 3RP1525-1BP30 реле времени, задержка включения, 2п, 15 диапазонов (1, 3, 10, 30, 100) (сек, мин, час) ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.155 Заказать
91359 3RP1525-1BQ30 реле времени, задержка включения, 2п, 15 диапазонов (1, 3, 10, 30, 100) (сек, мин, час) ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.152 Заказать
39900 3RP1525-1BR30 реле времени, задержка включения, 2п, 15 диапазонов (1, 3, 10, 30, 100) (сек, мин, час) ac/dc 42.. 48 v, ac/dc 60 v 0.7..1.25 us 0.152 Заказать
91360 3RP1525-1BW30 реле времени, задержка включения 2п, 15 диапазонов уставок времени, 0.05 s..100 h, ac/dc 24..240 v 0.159 Заказать
39901 3RP1525-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка включения, 0.5s .100h ac/dc 24v/ac 200..240v 0.093 Заказать
91361 3RP1525-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка включения, ac/dc 24v/ac 100..127v 0.095 Заказать
39902 3RP1525-2BP30 многофункциональное реле времени зажимные контакты. 2 перекидных конт. задержка включения, 0.5s..100h ac/dc 24v/ac 200..240v 0.127 Заказать
39903 3RP1525-2BQ30 многофункциональное реле времени зажимные контакты. 2 перекидных конт. задержка включения, 0.5s..100h ac/dc 24v/ac 100..127v 0.128 Заказать
91362 3RP1525-2BW30 многофункциональное реле времени зажимные контакты. 2 перекидных конт. задержка включения, 0.5s..100h ac/dc 24..240v 0.134 Заказать
39904 3RP1527-1EC30 реле времени, задержка включения, 1 полупроводник, 4 диапазонов (0.05-240 cек), ac/dc 24..66 v, 2-х проводное исполнение 0.099 Заказать
39905 3RP1527-1EM30 реле времени, задержка включения, 1 полупроводник, 4 диапазонов (0.05-240 cек), ac/dc 90..240 v, 2-х проводное исполнение 0.1 Заказать
91363 3RP1527-2EC30 многофункциональное реле времени зажимные контакты. 2 норм.откр. контакта задержка включения 0.05s.240v ac/dc 24..66v 0.09 Заказать
91364 3RP1527-2EM30 многофункциональное реле времени зажимные контакты. 2 норм.откр. контакта задержка включения 0.05s.240s ac/dc 90..240v 0.09 Заказать
91365 3RP1531-1AP30 реле времени, задержка выключения с доп. напряжением, 1 перекидной контакт, 0.5 s.10 ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.14 Заказать
91366 3RP1531-1AQ30 реле времени, задержка выключения с доп. напряжением, 1 перекидной контакт, диапазон 0.5 s..10 s, ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.14 Заказать
91367 3RP1531-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка выключения 0.5 s..10 s ac/dc 24v/ac 100..127v 0.122 Заказать
39906 3RP1531-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка выключения 0.5 s..10 s ac/dc 24v/ac 100..127v 0.124 Заказать
91368 3RP1532-1AP30 реле времени, задержка выключения с доп. напряжением, 1 перекидной контакт, диапазон 1.5 s.30 ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.139 Заказать
91369 3RP1532-1AQ30 реле времени, задержка выключения с доп. напряжением, 1 перекидной контакт, диапазон 1.5 s..30 s, ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.138 Заказать
91370 3RP1532-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка выключения 1.5s..30s ac/dc 24v/ac 200..240v 0.121 Заказать
39907 3RP1532-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка выключения 1.5s..30s ac/dc 24v/ac 100..127v 0.125 Заказать
39908 3RP1533-1AP30 реле времени, задержка выключения с доп. напряжением, 1 перекидной контакт, диапазон 5 s.100 ac 24, 200..240 v и dc 24 v, 0.7..1.25 us 0.14 Заказать
91371 3RP1533-1AQ30 реле времени, задержка выключения с доп. напряжением, 1 перекидной контакт, диапазон 5 s..100 s, ac 24, 100..127 v и dc 24 v, 0.7..1.25 us 0.139 Заказать
91372 3RP1533-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка выключения 5s..100s ac/dc 24v/ac 200..240v 0.125 Заказать
39909 3RP1533-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. задержка выключения 5s..100s, ac/dc 24v/ac 100..127v 0.123 Заказать
91373 3RP1540-1AB31 электронное реле времени, off-delay, w/o aux.voltage, 1 co контакт 9 диапазонов уставок времени 0.05s...600s, 24v ac/dc, with led, винт. клеммы 0.116 Заказать
91374 3RP1540-1AJ31 электронное реле времени, off-delay, 1 co контакт, w/o aux.voltage, 9 диапазонов уставок времени 0.05s...600s, 100...127v ac/dc, with led, винт. клеммы 0.119 Заказать
91375 3RP1540-1AN31 электронное реле времени, off-delay, 1 co контакт, w/o aux.voltage, 9 диапазонов уставок времени 0.05s...600s, 200...240v ac/dc, with led, винт. клеммы 0.12 Заказать
39910 3RP1540-1AW31 электронное реле времени, off-delay, w/o aux.voltage, 1 co контакт 9 диапазонов уставок времени 0.05s...600s, 24-240v ac/dc, with led, винт. клеммы 0.116 Заказать
39911 3RP1540-1BB31 электронное реле времени, off-delay, 2 co контактs, w/o aux.voltage, 9 диапазонов уставок времени 0.05s...600s, 24v ac/dc, with led, винт. клеммы 0.159 Заказать
39912 3RP1540-1BJ31 электронное реле времени, off-delay, 2 co контактs, w/o aux.voltage, 9 диапазонов уставок времени 0.05s...600s, 100...127v ac/dc, with led, винт. клеммы 0.161 Заказать
39913 3RP1540-1BN31 электронное реле времени, off-delay, 2 co контактs, w/o aux.voltage, 9 диапазонов уставок времени 0.05s...600s, 200...240v ac/dc, with led, винт. клеммы 0.161 Заказать
91376 3RP1540-1BW31 электронное реле времени, off-delay, 2 co контактs, w/o aux.voltage, 9 диапазонов уставок времени 0.05s...600s, 24-240v ac/dc, with led, винт. клеммы 0.159 Заказать
39914 3RP1540-2AB31 электронное реле времени, off-delay, w/o aux.voltage, 1 co контакт, 9 диапазонов уставок времени 0.05s...600s, 24v ac/dc, with led,spring loaded terminal 0.105 Заказать
39915 3RP1540-2AJ31 реле времени, processor basis off-delay, without auxiliary voltage, 1 co контакт, 0.05s...600s, 100...127v ac/dc пружинные клеммы, 0.108 Заказать
91377 3RP1540-2AN31 реле времени, processor basis off-delay, without auxiliary voltage, 1 co контакт, 0.05s...600s, 200...240v ac/dc пружинные клеммы, 0.11 Заказать
39916 3RP1540-2AW31 электронное реле времени, off-delay, w/o aux.voltage, 1 co контакт, 9 диапазонов уставок времени 0.05s...600s, 24-240v ac/dc, with led,spring loaded terminal 0.105 Заказать
39917 3RP1540-2BB31 реле времени, processor basis off-delay, without auxiliary voltage, 2 co контактs, 0.05s...600s, 24v ac/dc пружинные клеммы, 0.136 Заказать
39918 3RP1540-2BJ31 реле времени, processor basis off-delay, without auxiliary voltage, 2 co контактs, 0.05s...600s, 100...127v ac/dc пружинные клеммы, 0.136 Заказать
39919 3RP1540-2BN31 реле времени, processor basis off-delay, without auxiliary voltage, 2 co контактs, 0.05s...600s, 200...240v ac/dc пружинные клеммы, 0.136 Заказать
91378 3RP1540-2BW31 реле времени, multifuнзtion, spring loaded terminal, 2 co контактs, off-delay, 0.05s...100s, 24-240v ac/dc 0.136 Заказать
91379 3RP1555-1AP30 реле времени, импульсное реле 15 диапазонов уставок времени ac 24 v dc 200. 240 v 0.7..1.25 us 0.111 Заказать
91380 3RP1555-1AQ30 реле времени, импульсное реле 15 диапазонов уставок времени ac 24 v dc 100. 127 v 0.7..1.25 us 0.111 Заказать
91381 3RP1555-1AR30 реле времени, импульсное реле 15 диапазонов уставок времени ac 42.. 48 v ac/dc 60 v 0.7..1.25 us 0.111 Заказать
91382 3RP1555-2AP30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. часы, 0.5s..100h, ac/dc 200..240v 0.104 Заказать
39920 3RP1555-2AQ30 многофункциональное реле времени зажимные контакты. 1 перекидной конт. часы, 0.5s..100h, ac/dc 100..127v 0.1 Заказать
39921 3RP1555-2AR30 реле времени, пружинные клеммы, 1 п clock, 0.5s...100h, ac/dc 42...48/60v, c led 0.102 Заказать
39922 3RP1560-1SP30 отдельно стоящее реле времени звезда-треугольник, 1.20s, 30.600s, 0.85..1.1us, ac/dc 24v, ac 200..240v 0.175 Заказать
39923 3RP1560-1SQ30 отдельно стоящее реле времени звезда-треугольник, 1.20s, 30.600s, 0.85..1.1us, ac/dc 24v, ac 100..127v 0.172 Заказать
91383 3RP1560-2SP30 отдельно стоящее реле времени звезда-треугольник, 1.20s, 30.600s, 0.85..1.1us, ac/dc 24v, ac 200..240v пружинные зажимы 0.152 Заказать
39924 3RP1574-1NM20 электронное реле времени, with star-delta fuнзtion, 1 но контакт с задерж., 1 но contact delayed 1 time domain 1...20 s 200...240v ac и 380...440v ac винт.контакты 0.113 Заказать
91384 3RP1574-1NP30 реле времени, звезда-треугольник один диапазон времени 20 ac 24 v dc 200..240 v 0.7..1.25 us 0.113 Заказать
91385 3RP1574-1NQ30 реле времени, звезда-треугольник один диапазон времени 20 ac/dc 24 v, ac 100..127 v, 1.20 us 0.113 Заказать
39926 3RP1574-2NM20 time relay solid-state, with star-delta function, 1 no contact delayed, 1 no contact delayed 1 time domain 1...20 s 200...240v ac and 380...440v ac spring terminal 0.1 Заказать
39927 3RP1574-2NP30 многофункциональное реле времени зажимные контакты. 1 нo отложенный контакт, 1 нo контакт задержка включения ed, 1s..20s, ac/dc 24v, ac 200..240v 0.104 Заказать
91386 3RP1576-1NM20 электронное реле времени, with star-delta fuнзtion, 1 но контакт с задерж., 1 но contact delayed 1 time domain 3...60 s 200...240v ac и 380...440v ac винт.контакты 0.113 Заказать
39929 3RP1576-1NP30 реле времени, звезда-треугольник один диапазон времени 60 ac 24 v dc 200..240 v 0.7..1.25 us 0.113 Заказать
39930 3RP1576-1NQ30 реле времени, звезда-треугольник один диапазон времени 60 ac 24 v dc 100..127 v 0.7..1.25 us 0.112 Заказать
39931 3RP1576-2NM20 time relay, solid-state, with star-delta function, 1 no contact delayed, 1 no contact delayed 1 time domain 3...60 s 200...240v ac and 380...440v ac spring terminal 0.1 Заказать
39932 3RP1576-2NP30 многофункциональное реле времени зажимные контакты. 1 нo отложенный контакт, 1 нo контакт задержка включения ed, 3s.20s, ac/dc 24v, ac 200..240v 0.104 Заказать
39933 3RP1576-2NQ30 многофункциональное реле времени зажимные контакты. 1 нo отложенный контакт, 1 нo контакт задержка включения ed, 3s..30s, ac/dc 24v, ac 100..127v 0.102 Заказать
;
