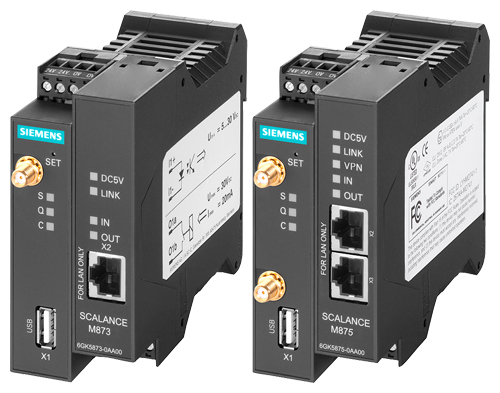

SCALANCE M873 производства Siemens

• Конструкция и электрические параметры, позволяющие использовать прибор в промышленных и полупромышленных приложениях.
• Дистанционного программирование и обслуживание во всех регионах земного шара. Например, с использованием STEP 7 через высокоскоростной интерфейс UMTS.
• Подключение мобильных станций к центрам управления и мониторинга.
• Поддержка концепции энергосбережения в распределенных системах. Например, за счет регулирования частоты вращения насосов на удаленных станциях с учетом состояния процесса.
• Управление и мониторинг:
  • Очистных сооружений
  • Систем нефте- и газоснабжения.
  • Тепловых сетей.
  • Систем распределения энергии.
  • Насосных станций.
  • Транспортных систем.
  • Зданий.
  • Ветряных и солнечных электростанций.
• Подключение станций телеуправления (например, SINAUT ST7) к центру управления через UMTS.

• Низкие инвестиционные и эксплуатационные расходы на решение задач дистанционного беспроводного оперативного управления и мониторинга подключенных станций телеуправления.
• Снижение затрат на командировки и телефонные переговоры за счет дистанционного программирования и диагностики через UMTS.
• Удобная диагностика через web интерфейс.
• Короткие времена передачи, обеспечиваемые высокой скоростью обмена данными при использовании UMTS.
• Обеспечение защиты доступа с помощью встроенного брандмауэра.
• Использование существующей инфраструктуры UMTS/GSM мобильной радиосвязи.
• Простое планирование и ввода в эксплуатацию станций телеуправления без наличия специальных знаний в области радиосвязи.
• Возможность использования во всем мире благодаря поддержке:
  • UMTS: 3-диапазонной технологии.
  • GSM: 4-диапазонной технологии.

Необходимо учитывать наличие национальных одобрений на применение!

• Прочный пластиковый корпус для установки на стандартную профильную шину.
• Интерфейс RJ45 для подключения к Industrial Ethernet.
• Диагностические светодиоды индикации состояний модема, силы поля, контроля соединений и состояний дискретных входов и выходов.
• Сервисная кнопка SET.
• 4-полюсный терминальный блок с контактами под винт для подключения цепей питания =24 В.
• 4-полюсный терминальный блок для подключения внешних цепей одного дискретного входа и одного дискретного выхода.
• Соединитель SMA для подключения UMTS/GSM антенны.

• 3-диапазонный UMTS с диапазонами частот 850/1900/2100 МГц.
• 4-диапазонный GSM с диапазонами частот 850/900/1800/1900 МГц.
• Скоростной обмен данными через UMTS (HSDPA):
  • модем -> сеть: 3.6 Мбит/с, сеть -> модем: 384 Кбит/с
    без сети UMTS автоматическое переключение на eGPRS (мультислот класса 12) или GPRS режим.
• Автоматическая установка и удержание интерактивных IP соединений в Интернете.
• Объединение распределенных IP сетей через мобильные радиосети UMTS/GSM.
• Двунаправленный IP обмен данными с центром телеуправления, например, с ST7cc или ST7sc, WinCC или PCS7.
• Защита доступа с помощью встроенного брандмауэра.
• Обмен данными между станциями телеуправления (ведомое устройство - ведомое устройство) через коммуникационный модуль TIM сервисного центра.
• Защищенный обмен данными со станциями SINAUT ST7, в том числе и через мобильные сети провайдеров, не предоставляющих общественных или фиксированных IP адресов для модема.
• Автоматическая рассылка определяемых пользователем текстовых сообщений.

Конфигурирование

• Удобная настройка параметров сети и брандмауэра маршрутизатора с использованием web браузера.

Защита доступа

• Маршрутизатор для передачи данных через общественные сети с NAT функциональностью (NAT-Traversal).
• Брандмауэр для защиты от несанкционированного доступа: динамический фильтр анализирует адреса отправителей и получателей пакетов данных (stateful packet inspection) и блоки нежелательного трафика данных (anti-spoofing).

Диагностика/ обслуживание

• Состояний устанавливаемых и существующих соединений с помощью диагностических светодиодов или web браузера.

Условия для использования UMTS маршрутизатора SCALANCE M873:

• SIM карта оператора UMTS сети с поддержкой HSDPA. Альтернативно: SIM карта оператора сети GSM с поддержкой eGPRS или GPRS.

Пример: дистанционное обслуживание без использования VPN туннеля

Классическое решение для дистанционного программирования, настройки параметров и диагностики, дополненное мониторингом машин, расположенных по всему миру, из центра управления, подключенного к Интернету. Обеспечивает доступ любым IP приборам и IP контроллерам, подключенным к локальной сети за модулем SCALANCE M873.

Типовой вариант удаленного доступа через Интернет соединения на базе UMTS

Пример: дистанционное обслуживание с использованием VPN туннеля

Классическое решение для дистанционного программирования, настройки параметров и диагностики, дополненное мониторингом машин, расположенных по всему миру. Позволяет использовать защищенный доступ из центра управления, подключенного к Интернету, через VPN туннель. Обеспечивает доступ любым IP приборам и IP контроллерам, подключенным к локальной сети за модулем SCALANCE M873.

Типовой вариант защищенного удаленного доступа через Интернет соединения на базе UMTS

Пример для SINAUT ST7

Пример подключения станции S7-300 с модулем TIM 3V-IE и маршрутизатора SCALANCE M873 к центру управления (SINAUT ST7cc или ST7sc) через UMTS и Интернет. За модулем SCALANCE S установлен коммуникационный модуль TIM 4R-IE. Центр управления использует модуль SCALANCE S для SINAUT обмена данными со станциями, подключенными через Интернет, а также со станциями, подключенными к модулю TIM 4R-IE через две другие сети. Маршрутизацию перекрестного трафика между отдельными станциями выполняет модуль TIM 4R-IE.

Опционально программное обеспечение центра управления может быть дополнено пакетом ACC, который способен пересылать аварийные сообщения обслуживающему персоналу на факс, через электронную почту или в виде SMS..

Система телеуправления на базе SINAUT ST7 с защищенным обменом данными через IP сети

Для выбора компонентов промышленных беспроводных сетей можно использовать инструментарий "SIMATIC NET Selection Tool", который можно найти в Интернете по адресу:
http://www.siemens.com/snst
