SIMATIC MP 277 INOX производства Siemens

Многофункциональные панели SIMATIC MP 277 находят применение для решения задач автоматического управления и мониторинга на машинном уровне во всех областях промышленного производства. Значительному расширению возможных сфер их применения способствует возможность просмотра HTML документов с помощью Microsoft Pocket Internet Explorer.

Операционная система Windows CE в полной мере соответствует базовым требованиям работы в тяжелых промышленных условиях. Применение этой операционной системы позволяет исключить из конструкции панели жесткий диск и вентилятор, использовать такую панель в условиях сильных вибрационных и ударных нагрузок, недопустимых для промышленных компьютеров. Дополнительным преимуществом многофункциональных панелей является их быстрый запуск и переход в состояние готовности к работе после включения питания.

• Полная поддержка требований концепции Totally Integrated Automation (TIA):
  повышение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию
• Возможность модульного расширения опциональными пакетами программ:
  • WinAC MP 277/программный контроллер WinAC MP
  • WinCC flexible /Sm@rtAccess для организации обмена данными между различными SIMATIC HMI системами
  • WinCC flexible /Sm@rtService для дистанционного обслуживания машины/ установки через Intranet/Internet
  • WinCC flexible/OPC сервер для организации обмена данными с компьютерными приложениями различных производителей
  • MS Pocket Internet Explorer (включен в комплект поставки)
    IE6 для Win CE интегрирован в WinCC flexible начиная с версии 2007.
  • WinCC flexible/ProAgent для создания системы быстрой   диагностики оборудования и машин
  • WinCC flexible/Audit для управления пользователями (отслеживание и запись всех действий операторов)
• Снижение эксплуатационных затрат:
  • Сохранение резервных копий/восстановление через Ethernet (TCP/IP), USB, MPI, PROFIBUS DP или с помощью SD/ мульти-медиа карты
  • Дистанционная загрузка/ считывание параметров конфигурации и прошивки
  • Возможность перезагрузки специфичных драйверов
  • Длительный срок службы подсветки дисплея
• Наличие библиотеки с большим количеством готовых графических объектов
• • Возможность применения во всех регионах земного шара:
  • Поддержка в проекте до 32 языков для формирования текстовой информации в проектах, включая азиатские языки и кириллицу
  • До 16 интерактивных языков, выбираемых непосредственно на панели
• Набор стандартных аппаратных и программных интерфейсов:
• Слот для установки SD/ММС карт карты для расширения памяти, сохранения/ восстановления резервных копий и дополнительных интерфейсов
• Ethernet (TCP/IP) для централизованного хранения данных и управления проектом через Ethernet, а также организации связи с системами автоматизации SIMATIC S7
• Стандартный Windows формат сохранения данных (CSV) для архивов и рецептур с возможностью использования для их обработки стандартных приложений (например, Microsoft Excel)

• Компактный корпус с малой монтажной глубиной
• Фронтальная панель, устойчивая к воздействию масел, загрязнений и моющих средств
• Степень защиты IP65/NEMA 4x/NEMA 12 (фронтальная панель) и IP20 (остальная часть корпуса)
• Съемный клемник для подключения цепи питания =24 В
• Интерфейсы:
  • RS 485/RS 422 интерфейс для связи с контроллерами (PPI, MPI, PROFIBUS DP до 12 Mбит/с)
  • USB для подключения мыши, клавиатуры, принтера, сканнера, загрузки/ считывания параметров конфигурации
  • Ethernet (TCP/IP) для обмена данными с компьютером более высокого уровня управления, подключения к сетевому принтеру, загрузки/ считывания параметров конфигурации; организации связи с системами автоматизации SIMATIC S7
• Слот карт SD/MultiMedia

• Отображение и модификация значений технологических параметров
• Отображение процесса:
  • Разрешение VGA (640 x 480 пикселей)
    поддержка 64К цветов
  • Векторная графика (различные типы линий и 2-D объекты)
  • Динамическое позиционирование, отображение/ скрытие объектов
  • Пиксельная графика, дисплеи трендов и гистограмм
  • Вывод до 8 линий разных параметров на один элемент тренда;
• Тренды тегов с возможностью пролистывания и масштабирования для доступа к данным исторических архивов с выбором требуемого отрезка времени;
  считывание данных для их отображения в табличной форме

  • Обширная библиотека графических объектов (SIMATIC HMI Symbol Library)
  • Экранные объекты: слайдер, шаблон, часы
  • Циклическое выполнение функций по сигналам таймера
• Функции мультиплексирования тегов
• Система сообщений
  • Битовые и аналоговые (сообщения о достижении граничных значений) сообщения
  • Свободно назначаемые классы сообщений (например, сообщения о состояниях/ неисправностях) для определения вызывающих их событий, порядка их отображения и механизма подтверждения получения сообщений
  • Статусные и аварийные сообщения с их историей
  • Энергонезависимый, не рребующий обслуживания буфер сообщений
  • Всплывющее окно и таблица сообщений
• Архивирование сообщений и значений технологических параметров (на компакт Flash карте или на сетевом носителе с передачей данных через Ethernet)
  • Различные типы архивов: кратковременные или последовательные архивы
  • Сохранение архивировных данных в стандартном Windows формате (CSV)
  • Интерактивная оценка архивных данных с помощью элементов вывода трендов
  • Обработка данных с помощью внешних стандартных компьютерных приложений (например, MS Excel и MS Access)
• Alarm log and shift log
• Функции печати (смотрите "Рекомендованные принтеры")
• Выбор языка
  • 16 интерактивных языков из 32 поддерживаемых (включая русский и азиатские языки), языково-зависимые тексты и графика
• Управление рецептами
  • С дополнительным сохранением данных в  SD/MMC карте
  • Интерактивная/ автономная обработка данных на панели
  • Сохранение данных рецептов в стандартном Windows формате (CSV)
  • Обработка данных с помощью внешних стандартных компьютерных приложений (например, MS Excel, MS Access)
• Поддержка среды исполнения функциональности TIA
  • Технология Direct keys (быстрые клавиши; для клавиатурных панелей это аппаратные клавиши, для сенсорных определяемые места на экране) через конфигурируемые как PROFIBUS DP или PROFINET IO периферийные входы может быть использована для быстрого управления программой контроллера,
  • Для клавиатурных панелей, светодиоды на клавишах могут быть доступны как удаленная периферия
  • Процедуры Alarm S для генерации сообщений в контроллере для SIMATIC S7 и SIMOTION
  • Функциональность программатора с функциями просмотра и изменения переменных в контроллерах SIMATIC S7
  • SIMATIC сканер штрихкодов
  • Прямое соединение и наблюдение состояния ИБП SITOP UPS по кабелю USB
• Переключение экранов из программы PLC
• Вывод документов в формате страниц HTML используя MS Pocket Internet Explorer/начиная с WinCC flexible 2007:
  Internet Explorer 6 для Win CE
• Использование Visual Basic Script для реализации новых функций и связи с переменными (операции сравнения, организации циклов и т.д.)
• Тексты подсказок
  для изображений, сообщений и переменных
• Арифметические функции
• Мониторинг граничных значений параметров
  для контроля корректных значений входных и выходных параметров
• Постоянное окно;
  фиксированная область экрана для вывода наиболее ответственной информации в сочетании с любыми другими экранными изображениями (например, значения наиболее важных технологических параметров, даты, времени и т.д.)
• Простота обслуживания и конфигурирования
  • Сохранение резервной копии (Backup/Restore -> Image) и восстановление параметров конфигурации, операционной системы, данных и лицензий с использованием SD/ мульти-медиа карты или через Ethernet с опцией удаленного доступа (Sm@rtService)
  • Сохранение резервной копии и восстановление параметров конфигурации, операционной системы, данных исключая лицензионные ключи с использованием компьютера
  • Загрузка конфигурации через Ethernet/ USB/ MPI/ PROFIBUS DP/ модем
  • Сохранение конфигурации по Ethernet/USB/MPI/PROFIBUS DP/модему;
  • Автоматическая идентификация процесса загрузки параметров конфигурации
  • Имитация работы панели на компьютере, оснащенном инструментальными средствами конфигурирования
  • Импорт/ экспорт текстов, включая сообщения, в формате CSV для перевода с использованием стандартных программ обработки тексто
  • Специфичные для проекта, централилованно изменяемые лицевые панели
• Шаблон экрана
  • Создание шаблона экрана
  • Независимое от текущего экрана конфигурирование объектов
• Система паролей
  • Обеспечение защиты доступа с учетом специальных требований в различных секторах промышленного производства
  • Разрешение доступа по идентификатору и паролю пользователя
  • Определение прав различных групп пользователей
• Сервисные функции (при использовании дополнительного пакета "WinCC flexible/SmartService")
  • Формирование E-mail сообщений
  • Дистанционное управление SIMATIC HMI системой с использованием Internet Explorer
  • Web сервер с HTML страницами отображения состояния панели и сервисными функциями
• Клиент/Сервер функциональность (опционально с опцией "WinCC flexible/Sm@rtAccess")
  • Дистанционное управление и мониторинг с других SIMATIC HMI систем
  • Запросы информации в масштабах предприятия и архивирование данных

Конфигурирование

Для конфигурирования многофункциональных панелей операторов SIMATIC MP277 необходим пакет SIMATIC WinCC flexible Standard или Advanced (см. "Программное обеспечение HMI").

Проекты, созданные в среде ProTool, могут быть перенесены в WinCC flexible.

Приложения/опции

• WinAC MP 2007 программный PLC для Multi Panels
  Опция WinAC MP 277 для панелей MP 277 (программный PLC по производительности соответствует CPU 315)
  Удаленная периферия подключается по сети PROFIBUS DP
• WinCC flexible /SmartAccess;
  дистанционное управление и мониторинг, так же как коммуникации между панелями и системами SIMATIC HMI на PC
• WinCC flexible /Sm@rtService;
  дистанционционная диагностика и сервис оборудования по Internet/Intranet
• WinCC flexible /OPC server
  Обмен данными с приложениями (например, MES, ERP, офисные приложения) различных производителей
• WinCC flexible/Audit
• WinCC flexible/ProAgent
• SINUMERIK

Панели MP 277 могут подключаться к:

• SIMATIC S7-200/-300/-400
• SIMATIC WinAC Software/Slot PLC
• SIMATIC WinAC MP 2007
• SIMATIC S5
• SIMATIC 505
• по http протоколу с другими SIMATIC HMI системамии (опционально с  "WinCC flexible/Sm@rtAccess")
• SIMOTION
• SINUMERIK
  (опционально с " SINUMERIK HMI copy license WinCC flexible CE"; требуется дополнительно для конфигурирования "SINUMERIK HMI engineering package WinCC flexible";
  для дальнейшей информации смотрите Catalog NC 60)
• OPC XML server (опционально с "WinCC flexible /OPC server")
• Контроллерами других фирм
  • Allen Bradley
  • Mitsubishi
  • LG GLOFA GM
  • Modicon
  • GE-Fanuc
  • Omron
  • Telemecanique Uni-Telway
• По Ethernet (TCP/IP) для связи с ПК, с конфигурированным сетевым принтером

Замечание:
Для дальнейшей информации смотрите "System interfaces".

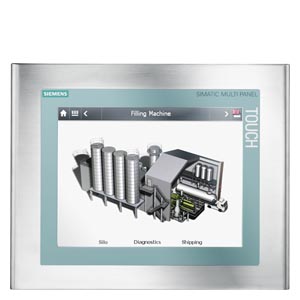

MP 277 10" Touch with stainless steel front

Additional information is available in the Internet under:

http://www.siemens.com/mp

Note

Do you need a specific modification or expansion to the products described here? Then refer to "Customized products", where you will find information about additional sector-specific products that can be ordered as well as about options for customer-specific modification and adaptation.
