Комфортные панели - Стандарт производства Siemens

Комфортные панели - Стандарт
  • Отличная функциональность HMI для требовательных приложений
  • Широкоформатные TFT дисплеи с размерами по диагонали 4.3", 7.0", 9.0" и 12.1" (все с цветовой палитрой 16 миллионов цветов)
  • Встроенная производительность для требовательных приложений с поддержкой архивирования, скриптов, просмотрщика документов PDF/Word/Excel, Internet Explorer, Media Player
  • Настраиваемые в пределах от 0 до 100% дисплеи с технологией PROFIenergy, управляемые в проекте HMI или в контроллере
  • Современный промышленный дизайн с возможностями обновления
  • Вертикальная установка для всех сенсорных панелей
  • Оптимальный выбор опций: доступны четыре сенсорных и четыре клавишных версии панелей
  • Сохранение данных в случае сбоя питания на SIMATIC HMI Memory Card
  • Инновационная концепция сервиса благодаря второй карте SD (автоматическое сохранение данных)
  • Легкая загрузка проекта по стандартным кабелям (стандартный кабель Ethernet, стандартный кабель USB)
  • Максимальная производительность с быстрым обновлением экрана
  • Применимость в тяжелых промышленных условиях благодаря соответствию требованиям расширенных сертификатов, таких как Ex 2/22 и морской сертификат, и алюминиевому корпусу начиная от 7" устройств и больше
  • Широкий диапазон коммуникационных опций: встроенные интерфейсам PROFIBUS и PROFINET, начиная с 7" и выше с 2-х портовым встроенным свичом PROFINET
  • Для клавишных панелей светодиоды во всех функциональных клавишах и новый механизм ввода текста подобный вводу текста на мобильных телефонах
  • Клавиши на клавишных панелях с откликом при нажатии
  • Все клавиши имеют сервисный цикл жизни в 2 миллиона нажатий
  • Конфигурирование в программном пакете WinCC TIA Portal

Панели SIMATIC HMI серии Comfort могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации зданий. Они могут использоваться во всех отраслях и приложениях. Они идеально подходят для сложных задач визуализации и благодаря встроенной функциональности могут быть выбраны для любых приложений.

  • Полная поддержка требований концепции Totally Integrated Automation (TIA):
    повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
    • Может также использоваться для установки в вертикальном положении при ограниченном простарнстве монтажа (все сенсорные панели)
  • Уменьшение затрат на обслуживание благодаря:
    • Небольшое время конфигурирования благодаря эффективному пакету разработки и быстрой загрузке проекта
    • Автоматическое резервное копирование на опциональную карту SIMATIC HMI
    • Продолжительный жизненный цикл подсветки дисплея
    • Не требующий поддержки дизайн
    • Сохранение данных в случае сбоя питания
  • Простое и дружественное для пользователя представление данных процесса благодаря, например, полям ввода/вывода, трендам, гистограммам, текстовым и графическим объектам
  • Наличие библиотеки готовых графических объектов
  • Возможность применения во всех регионах земного шара:
    • 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
    • до 32 интерактивных языков на проект
    • зависимые от текущего рабочего языка тексты и графика
  • Стандартные аппаратные и программные интерфейсы увеличивающие гибкость применения:
    • встроенные интерфейсы PROFIBUS и PROFINET (для панелей с дисплеем 7" и более, два порта PROFINET с встроенным коммутатором)
    • два слота SD карт для хранения архивов, данных пользователя и автоматического резервного копирования конфигурации
    • интерфейс USB для легкой загрузки проекта
    • интерфейс USB host для подключения USB flash, клавиатуры, мыши и принтера
    • для панелей с дисплеем 7" и больше, наличие интерфейса audio in/out для использования с встроенным проигрывателем
    • станадартный формат Windows (CSV) для архивов и рецептов дает возможность обрабатывать эти файлы стандартными программами (например Microsoft Excel)
    • возможности модульного расширения опцией SmartServer для коммуникаций между системами SIMATIC HMI, а также для удаленного доступа с одной системы к другой

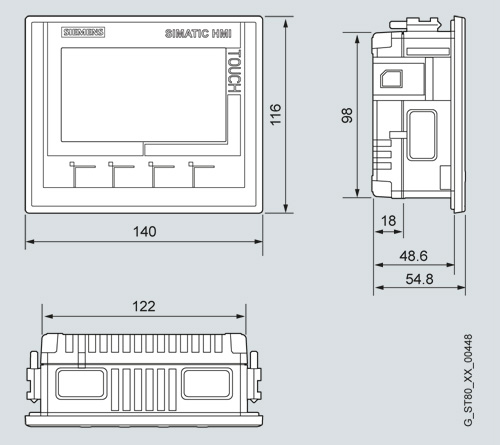

KTP400 Comfort
  • Широкоформатный TFT дисплей 4.3", разрешение 480 x 272, цветовая палитра 16 миллионов цветов
  • 1 интерфейс PROFINET и 1 интерфейс PROFIBUS
  • Сенсорный экран и мембранная клавиатура с 4-мя функциональными клавишами
KP400 Comfort
  • Широкоформатный TFT дисплей 4.3", разрешение 480 x 272, цветовая палитра 16 миллионов цветов
  • 1 интерфейс PROFINET и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 8-ю функциональными клавишами и системной клавиатурой
TP700 Comfort
  • Широкоформатный TFT дисплей 7.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Сенсорный экран
KP700 Comfort
  • Широкоформатный TFT дисплей 7.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 24 функциональными клавишами и системной клавиатурой
TP900 Comfort
  • Широкоформатный TFT дисплей 9.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Сенсорный экран
KP900 Comfort
  • Широкоформатный TFT дисплей 9.0", разрешение 800 x 480, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 26 функциональными клавишами и системной клавиатурой
TP1200 Comfort
  • Широкоформатный TFT дисплей 12.1", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Сенсорный экран
KP1200 Comfort
  • Широкоформатный TFT дисплей 12.1", разрешение 1280 x 800, цветовая палитра 16 миллионов цветов
  • 1 PROFINET (2 портовый встроенный свич) и 1 интерфейс PROFIBUS
  • Мембранная клавиатура с 34 функциональными клавишами и системной клавиатурой
  • Вывод и изменение параметров процесса
  • Функциональные клавиши используемые для прямого вызова функций на клавиатурных панелях и KTP400. До 16 независимых функций может быть сконфигурировано для функциональных клавиш. Функциональные клавиши могут также использоваться на сети PROFIBUS DP или PROFINET как удаленная периферия для быстрой реакции на нажатие.
  • Отображение процесса:
    • Векторная графика (различные объекты состоящие из линий)
    • Динамическое изменение положения и видимости объектов
    • Вывод до 8 переменных в одном окне трендов; окно трендов с кнопками прокрутки и масштабирования для просмотра истории изменения значений переменных и гибкого выбора диапазона времени вывода в окне; ползунок для определения текущих значений и вывода их в таблице
    • Обширная графическая библиотека (SIMATIC HMI Symbol Library)
    • Экранные элементы: ползунок, стрелочный индикатор, часы
    • Циклические функции обработки
  • Мультиплексирование перменных
  • Система сообщений
    • Дискретные и аналоговые сообщения (сообщения при достижении пределов)
    • Свободно определяемые классы сообщений (например сообщения о состоянии/отказах) для определения вариантов их отображения, а также подтверждения их получения
    • Хронология сообщений
    • Сконфигурированные экраны сообщений, окно сообщений, и строка сообщений
  • Архивирование сообщений и значений процесса (на карты SD/multimedia card/USB flash или сетевой диск по сети Ethernet)
    • Различные типы архивов: круговой и последовательный
    • Сохранение данных в стандартном формате Windows (CSV)
    • Просмотр значений процесса в рантайме с использованием окна тренда
    • Возможна внешняя обработка архивных данных с использованием стандартных инструментов (MS Excel, MS Access)
  • Архивирование сообщений и их просмотр
  • Функции печати (смотри "Рекомендованные принтеры")
  • Переключение языков
    • 32 интерактивных языка, 32 языка на проект включая русский язык
  • Управление рецептами
    • С дополнительным носистелем информации (на карту SD/multimedia card/USB flash)
    • Хранение данных рецептов в стандартном формате Windows (CSV)
    • Возможность обработки данных рецептур в стандартных инструментах (MS Excel, MS Access)
  • PG функции STATUS/FORCE VAR для контроллеров SIMATIC S7
  • Окно диагностики для SIMATIC S7
  • Возможность выбора текущего экрана в программе контроллера PLC
  • Вывод на экран документов в формате HTML с использованием MS Internet Explorer
  • Использование скриптов Visual Basic дает возможность разработки новых функций включая обработку значений тегов (операции сравнения, переходы по условиям и т.д.)
  • Тексты помощи для графических объектов, сообщений и тегов
  • Арифметические функции
  • Контроль достижения предельных значений переменных процесса



Конфигурирование

Для конфигурирования панелей серии Comfort Line нужен программный пакет SIMATIC WinCC Comfort (TIA Portal).

Панели HMI серии Comfort могут быть соединены с:

  • Контроллерами SIMATIC S7
  • Контроллерами других фирм
    • Allen Bradley DF1, Allen Bradley EtherNet/IP
    • Modicon MODBUS RTU, Modicon MODBUS TCP/IP
    • Mitsubishi FX, Mitsubishi MC TCP/IP
    • Omron Hostlink/Multilink
  • Возможность работать по нескольким протоколам
  • протокол http для обмена данными значениями тегов между панелями
  • Работа по Ethernet (TCP/IP) с компьютерами верхнего уровня и сетевыми принтерами


Замечание:
Дальнейшая информация может быть найдена в разделе "System interfaces".

KP400 Comfort

KP700 Comfort

KP900 Comfort

KP1200 Comfort

KTP400 Comfort

TP700 Comfort

TP900 Comfort

TP1200 Comfort



6AV2 124-2DC01-0AX0

6AV2 124-0GC01-0AX0

6AV2 124-0JC01-0AX0

6AV2 124-0MC01-0AX0

Дисплей









Тип дисплея









  • Разрешение (ШxВ в пикселях)

480 x 272

800 x 480

800 x 480

 1280 x 800

Элементы управления









Элементы управления



Сенсорный экран

Сенсорный экран

Сенсорный экран

Подключение  мыши/клавиатуры/считывателя штрихкода

USB / USB / USB

USB / USB / USB

USB / USB / USB

USB / USB / USB

Клавиатура









  • Системные клавиши

0







  • Цифровой/символьный ввод

Да / Да

Да / Да

Да / Да

Да / Да

Сенсорное управление









  • Сенсорный экран

аналоговый, резистивный

аналоговый, резистивный

аналоговый, резистивный

аналоговый, резистивный

Блок питания









  • Блок питания

24 В пост.тока

24 В пост.тока

24 В пост.тока

24 В пост.тока

Номинальный ток

0.13 A

0.5 A

0.75 A

0.85 A

Память









Тип

Flash / RAM

Flash / RAM

Flash / RAM

Flash / RAM

Доступная для пользовательских данных память

4 МБ







Тип сигнализации









Акустический

Гудок







Время









Часы









  • Тип

аппаратные, с батареей, синхронизируемые

аппаратные, с батареей, синхронизируемые

аппаратные, с батареей, синхронизируемые

аппаратные, с батареей, синхронизируемые

Интерфейсы









Карта Multimedia









  • Интерфейс Industrial Ethernet 

1 x Ethernet (RJ45)

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

Протоколы









Протоколы (терминальная связь)









  • Sm@rtAccess

Да

Да

Да

Да

EMC









Наведенные помехи в соответствии с EN 55 011









  • Наведенные помехи в соответствии с EN 55 011 (limit class A)

Да







Внешние условия









  • При работе (вертикальный монтаж)

от 0 °C до +50 °C

от 0 °C до +50 °C

от 0 °C до +50 °C

от 0 °C до +50 °C

  • При работе (макс. угол наклона)

от 0 °C до +40 °C

от 0 °C до +40 °C

от 0 °C до +40 °C

от 0 °C до +40 °C

  • Транспортировки, хранения

от -20 °C до +60 °C

от -20 °C до +60 °C

от -20 °C до +60 °C

от -20 °C до +60 °C

  • макс. относительная влажность

90 %

90 %

90 %

90 %

Монтажное положение

вертикальное

вертикальное

вертикальное

вертикальное

максимально допустимый угол наклона без принудительной вентиляции

+/- 35 °

+/- 35 °

+/- 35 °

+/- 35 °

Передняя панель

IP65

IP65

IP65

IP65

Задняя панель

IP20

IP20

IP20

IP20

Операционные системы









Опеарационная система

Windows CE

Windows CE

Windows CE

Windows CE

Функциональность с WinCC flexible









Количество скриптов Visual Basic Scripts

50

100

100

100

Планировщик заданий

Да

Да

Да

Да

Система помощи

Да

Да

Да

Да

Функции Status/control

с SIMATIC S7

с SIMATIC S7

с SIMATIC S7

с SIMATIC S7

Система сообщений (вкл. буфер и систему подтверждения)









  • Количество сообщений

2 000

4 000

4 000

4 000

  • Дискретные сообщения

Да

Да

Да

Да

  • Аналоговые сообщения

Да

Да

Да

Да

  • Буфер сообщений

Кольцевой буфер (n x 256 записей), энергонезависимый, не требующий обслуживания

Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания

Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания

Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания

Рецепты









  • Количество рецептов

100

300

300

300

  • Число записей на рецепт

200

500

500

500

  • Число полей в рецепте

200

1000

1000

1000

Связь с процессом









  • Количество экранов

500

500

500

500

  • Переменные

1 024

2 048

2 048

2 048

  • Граничные значения

Да

Да

Да

Да

  • Мультиплексирование

Да

Да

Да

Да

Экранные элементы









  • Текстовые объекты

2,500 текстовых элементов







  • Графические объекты

Пиксельная и векторная графика

Пиксельная и векторная графика

Пиксельная и векторная графика

Пиксельная и векторная графика

  • динамические объекты

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

Списки









  • Текстовые списки

300

500

500

500

  • Графические списки

100

500

500

500

  • Библиотеки

Да

Да

Да

Да

Архивирование









  • количество архивов на проект

10

50

50

50

  • Количество точек измерения на проект

100

2 048

2 048

2 048

  • Количество записей на архив

10 000

20 000

20 000

20 000

  • Формат хранения данных

CSV

CSV

CSV

CSV

  • Внешняя обработка

может быть считан в MS Excel, MS Access и т.п .

может быть считан в MS Excel, MS Access и т.п .

может быть считан в MS Excel, MS Access и т.п .

может быть считан в MS Excel, MS Access и т.п .

  • Размер архива

В зависимости от свободной памяти на внешних носителях

В зависимости от свободной памяти на внешних носителях

В зависимости от свободной памяти на внешних носителях

В зависимости от свободной памяти на внешних носителях

  • Обработка на панели

использование окна трендов

использование окна трендов

использование окна трендов

использование окна трендов

Система безопасности









  • Число групп пользователей

50

50

50

50

  • Экспорт паролей

Да

Да

Да

Да

  • Число уровней прав доступа

32

32

32

32

Поддержка внешних карт









  • PC card

Нет

Нет

Нет

Нет

  • CF card

Нет

Нет

Нет

Нет

  • Multi Media Card

Да

Да

Да

Да

Вывод на печать









  • Печать

Сообщений, отчетов, цветная печать, копии экрана

Сообщений, отчетов, цветная печать, копии экрана

Сообщений, отчетов, цветная печать, копии экрана

Сообщений, отчетов, цветная печать, копии экрана

  • Драйвер принтера

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

Язык клавиатуры









  • Язык клавиатуры

US American (English)

US American (English)

US American (English)

US American (English)

Языки









  • Число интерактивных языков

16

32

32

32

  • Языки разработки проекта

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

  • Шрифты

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Перенос проекта (upload/download)









  • Загрузка конфигурации

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

Периферия









Периферийные устройства

Принтер, считыватель штрихкодов

Принтер, считыватель штрихкодов

Принтер, считыватель штрихкодов

Принтер, считыватель штрихкодов

Размеры и вес









  • Корпуса панели (Ш x В)

140 мм x 116 мм

214 мм x 158 мм





Вес









  • Вес

0.6 кГ

1.4 кГ

1.9 кГ

2.8 кГ




6AV2 124-1DC01-0AX0

6AV2 124-1GC01-0AX0

6AV2 124-1JC01-0AX0

6AV2 124-1MC01-0AX0

Дисплей









Тип дисплея









  • Разрешение (ШxВ в пикселях)

480 x 272

800 x 480

800 x 480

 1280 x 800

Элементы управления









Элементы управления

Мембранная клавиатура

Мембранная клавиатура

Мембранная клавиатура

Мембранная клавиатура

Подключение  мыши/клавиатуры/считыватель штрихкодов

USB / USB / USB

USB / USB / USB

USB / USB / USB

USB / USB / USB

Клавиатура









  • Системные клавиши

28

28

28

28

  • числовой/символьный ввод

Да / Да

Да / Да

Да / Да

Да / Да

Сенсорное управление









  • Сенсорный экран

Нет

Нет

Нет

Нет

Блок питания









  • Блок питания

24 В пост. тока

24 В пост. тока

24 В пост. тока

24 В пост. тока

Номинальный ток

0.13 A

0.5 A

0.75 A

0.85 A

Память









Тип

Flash / RAM

Flash / RAM

Flash / RAM

Flash / RAM

Доступная для пользовательских данных память

4 MБ







Тип сигнализации









Акустический

гудок







Время









Часы









  • Тип

аппаратные, с батареей, синхронизируемые

аппаратные, с батареей, синхронизируемые

аппаратные, с батареей, синхронизируемые

аппаратные, с батареей, синхронизируемые

Интерфейсы









Multimedia card









  • интерфейс Industrial Ethernet

1 x Ethernet (RJ45)

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

2 x Ethernet (RJ45)

Протоколы









Протоколы (терминальная связь)









  • Sm@rtAccess

Да

Да

Да

Да

Внешние условия









  • в работе (вертикальный монтаж)

от 0 °C до +50 °C

от 0 °C до +50 °C

от 0 °C до +50 °C

от 0 °C до +50 °C

  • в работе (макс. угол отклонения)

от 0 °C до +40 °C

от 0 °C до +40 °C

от 0 °C до +40 °C

от 0 °C до +40 °C

  • Транспортировка, хранение

от -20 °C до +60 °C

от -20 °C до +60 °C

от -20 °C до +60 °C

от -20 °C до +60 °C

  • максимальная относитльная влажность

90 %

90 %

90 %

90 %

Положение монтажа

вертикальное

вертикальное

вертикальное

вертикально

Максимально допустимый угол наклона без принудительной вентиляции

+/- 35 °

+/- 35 °

+/- 35 °

+/- 35 °

Передняя панель

IP65

IP65

IP65

IP65

Задняя сторона

IP20

IP20

IP20

IP20

Операционные системы









Операционная система

Windows CE

Windows CE

Windows CE

Windows CE

Функциональность под WinCC flexible









Количество скриптов Visual Basic

50

100

100

100

Планировщик задач

Да

Да

Да

Да

Справочная система

Да

Да

Да

Да

Функции Status/control

with SIMATIC S7

with SIMATIC S7

with SIMATIC S7

with SIMATIC S7

Система сообщений (вкл. буфер и систему подтверждения)









  • Количество сообщений

2 000

4 000

4 000

4 000

  • Битовые сообщения

Да

Да

Да

Да

  • Аналоговые сообщения

Да

Да

Да

Да

  • Буфер сообщений

Кольцевой буфер (n x 256 записей), энергонезависимый, не требующий обслуживания

Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания

Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания

Кольцевой буфер (n x 1024 записей), энергонезависимый, не требующий обслуживания

Рецепты









  • Количество рецептов

100

300

300

300

  • Число записей на рецепт

200

500

500

500

  • Число полей в рецепте

200

1000

1000

1000

Связь с процессом









  • Количество экранов

500

500

500

500

  • Количество переменных

1 024

2 048

2 048

2 048

  • Граничные значения

Да

Да

Да

Да

  • Мультиплексирование

Да

Да

Да

Да

Экранные элементы









  • Текстовые объекты

2,500 текстовых элементов







  • Графические объекты

Пиксельная и векторная графика

Пиксельная и векторная графика

Пиксельная и векторная графика

Пиксельная и векторная графика

  • динамические объекты

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

диаграммы, гистограммы, ползунки, аналоговые дисплеи, невидимые кнопки

Списки









  • Текстовые списки

300

500

500

500

  • Графические списки

100

500

500

500

  • Библиотеки

Да

Да

Да

Да

Архивирование









  • Число архивов на проект

10

50

50

50

  • Число точек измерения на проект

100

2 048

2 048

2 048

  • Число записей на архив

10 000

20 000

20 000

20 000

  • Формат хранения данных

CSV 

CSV 

CSV 

CSV 

  • Внешняя обработка

может быть считан в MS Excel, MS Access и т.п .

может быть считан в MS Excel, MS Access и т.п .

может быть считан в MS Excel, MS Access и т.п .

может быть считан в MS Excel, MS Access и т.п .

  • Размер архива

В зависимости от свободной памяти на внешних носителях

В зависимости от свободной памяти на внешних носителях

В зависимости от свободной памяти на внешних носителях

В зависимости от свободной памяти на внешних носителях

  • Обработка на панели

использование окна трендов

использование окна трендов

использование окна трендов

использование окна трендов

Система безопасности









  • Число групп пользователей

50

50

50

50

  • Экспорт паролей

Да

Да

Да

Да

  • Число уровней прав доступа

32

32

32

32

Поддержка внешних карт









  • PC card

Нет

Нет

Нет

Нет

  • CF card

Нет

Нет

Нет

Нет

  • Multi Media Card

Да

Да

Да

Да

Вывод на печать









  • Печать

Сообщений, отчетов, цветная печать, копии экрана

Сообщений, отчетов, цветная печать, копии экрана

Сообщений, отчетов, цветная печать, копии экрана

Сообщений, отчетов, цветная печать, копии экрана

  • Драйвер печати

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

ESC/P2, PCL3/PCL6

Язык клавиатуры









  • Язык клавиатуры

Английский

Английский

Английский

Английский

Языки









  • Число интерактивных языков

32

32

32

32

  • Языки разработки проекта

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H

  • Шрифты

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Tahoma, Arial, Courier New, могут быть загружены 4 дополнительных шрифта

Перенос проекта (upload/download)









  • Загрузка конфигурации

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

MPI/PROFIBUS DP, USB, Ethernet, автоматическая идентификация процесса

Периферия









Периферийные устройства

Принтер, считыватель штрихкодов

Принтер, считыватель штрихкодов

Принтер, считыватель штрихкодов

Принтер,считыватель штрихкодов

Размеры и вес









  • Корпуса панели (Ш x В)



308 мм x 204 мм





Вес









  • Вес

0.8 кГ

2.2 кГ

2.7 кГ

4.4 кГ




Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/simatic-comfort-panels



Замечание

Информацию о возможности внесения изменений в конструкцию приборов стандартного исполнения можно найти в секции "Заказные продукты".



Код Заказной номер Описание Вес (кг) Заказать
61006 6AV2124-0GC01-0AX0 simatic tp700 comfort comfort panel, windows ce 6.0, 7" widescreen-tft-display, 12 mb user memory, configurable from wincc v11 1.56 Заказать
61007 6AV2124-0JC01-0AX0 simatic tp900 comfort comfort panel, windows ce 6.0, 9" widescreen-tft-display, 12 mb user memory, configurable from wincc v11 5 Заказать
109434 6AV2124-0MC01-0AX0 simatic tp1200 comfort comfort panel, windows ce 6.0, 12" widescreen-tft-display, 12 mb user memory, configurable from wincc v11 3.56 Заказать
61008 6AV2124-1DC01-0AX0 simatic kp400 comfort comfort panel, windows ce 6.0, 4" widescreen-tft-display, 4 mb user memory, configurable from wincc v11 5 Заказать
109435 6AV2124-1GC01-0AX0 simatic kp700 comfort comfort panel, windows ce 6.0, 7" widescreen-tft-display, 12 mb user memory, configurable from wincc v11 5 Заказать
109436 6AV2124-1JC01-0AX0 simatic kp900 comfort comfort panel, windows ce 6.0, 9" widescreen-tft-display, 12 mb user memory, configurable from wincc v11 5 Заказать
109437 6AV2124-1MC01-0AX0 simatic kp1200 comfort comfort panel, windows ce 6.0, 12" widescreen-tft-display, 12 mb user memory, configurable from wincc v11 5 Заказать
109438 6AV2124-2DC01-0AX0 simatic ktp400 comfort comfort panel, windows ce 6.0, 4" widescreen-tft-display, 4 mb user memory, configurable from wincc v11 0.65 Заказать
109441 6AV2181-4DB10-0AX0 starter package kp400 comfort, consisting of: kp400 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 5.5 Заказать
61011 6AV2181-4DB20-0AX0 starter package ktp400 comfort, consisting of: ktp400 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 10 protective membranes 1.3 Заказать
61012 6AV2181-4GB00-0AX0 starter package tp700 comfort, consisting of: tp700 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 10 protective membranes 2.2 Заказать
61013 6AV2181-4GB10-0AX0 starter package kp700 comfort, consisting of: kp700 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 5.5 Заказать
61014 6AV2181-4JB00-0AX0 starter package tp900 comfort, consisting of: tp900 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 10 protective membranes 5.5 Заказать
109442 6AV2181-4JB10-0AX0 starter package kp900 comfort, consisting of: kp900 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 5.5 Заказать
61015 6AV2181-4MB00-0AX0 starter package tp1200 comfort, consisting of: tp1200 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 10 protective membranes 4.2 Заказать
109443 6AV2181-4MB10-0AX0 starter package kp1200 comfort, consisting of: kp1200 comfort, wincc comfort (tia portal), profinet-cable for testing, simatic hmi manual collection (ger, en, fr, sp,it) containing all available manuals. simatic hmi memory card 2 gb 5.5 Заказать
;
