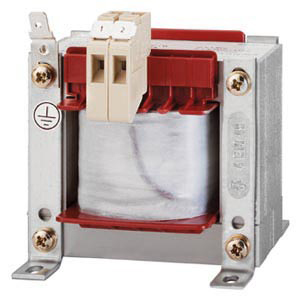

Однофазные коммутационные дроссели для преобразователей подключаются с двух сторон преобразователей и устанавливаются как линейный дроссель в питающем кабеле со стороны линии, так и со стороны нагрузки - постоянный ток в, этом случае, протекает через них.
Дроссели используются для ограничения снижения напряжения на стороне питающей линии в течение процесса коммутации в преобразователе. Они также ограничивают скорость нарастания напряжения du/dt и скорость нарастания тока di/dt на тиристорах преобразователя.
Существуют различные серии Дросселей:
Данные действительны для частоты сети f = 50 Гц
Крышки предназначены для всех дросселей и фильтров с шинным присоединением с одним отверстием. Подбор крышек для дросселей и фильтров может быть произведен по диаметру отверстия для подключения, см. раздел "Конфигурация".
Если не указано иначе в технических спецификациях, то применение крышек позволяет осуществлять защиту от прикосновения тыльной стороной ладони и другими частями тела в соответствии с BGV A2.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 48466 | 3TX6346-3B | крышка контактов, прозрачная для m12 резьба 1 комплект = 6 штук | 0.25 | Заказать |
| 48473 | 3TX6506-3B | крышка клемм, прозрачная для m 6 резьбы (1 комплект = 6 штук) | 0.1 | Заказать |
| 98818 | 3TX6526-3B | крышка контактов, прозрачная для m 8 thread (1 комплект = 6 штук) | 0.14 | Заказать |
| 98819 | 3TX6546-3B | крышка контактов, прозрачная для m10 резьба (1 комплект = 6 штук) | 0.26 | Заказать |
| 56007 | 4EM4600-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):11,2 /50; uk(%):2; lн(мгн):1,25; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.5 | Заказать |
| 56008 | 4EM4605-4CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):5 /50; uk(%):4; lн(мгн):5,6; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.47 | Заказать |
| 105383 | 4EM4605-6CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):6,3 /50; uk(%):4; lн(мгн):4,45; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.5 | Заказать |
| 56009 | 4EM4605-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):10 /50; uk(%):2; lн(мгн):1,4; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.47 | Заказать |
| 56010 | 4EM4606-0CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):12,5 /50; uk(%):2; lн(мгн):1,12; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.51 | Заказать |
| 56011 | 4EM4700-0CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):8 /50; uk(%):4; lн(мгн):3,5; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.7 | Заказать |
| 56012 | 4EM4700-5CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):16 /50; uk(%):2; lн(мгн):0,875; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.68 | Заказать |
| 105384 | 4EM4700-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):20 /50; uk(%):2; lн(мгн):0,637; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.7 | Заказать |
| 105385 | 4EM4704-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):14 /50; uk(%):2; lн(мгн):1; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.6 | Заказать |
| 56013 | 4EM4704-3CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):18 /50; uk(%):2; lн(мгн):0,778; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 0.7 | Заказать |
| 105386 | 4EM4800-3CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):10 /50; uk(%):4; lн(мгн):2,8; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.1 | Заказать |
| 56014 | 4EM4800-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):31,5 /50; uk(%):2; lн(мгн):0,404; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.11 | Заказать |
| 105387 | 4EM4801-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):22 /50; uk(%):2; lн(мгн):0,622; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.03 | Заказать |
| 56015 | 4EM4807-1CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):8 /50; uk(%):4; lн(мгн):6,05; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.1 | Заказать |
| 105391 | 4EM4807-4CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):11,2 /50; uk(%):4; lн(мгн):2,5; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1 | Заказать |
| 105392 | 4EM4807-5CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):12,5 /50; uk(%):4; lн(мгн):2,24; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.1 | Заказать |
| 105393 | 4EM4807-6CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):14 /50; uk(%):4; lн(мгн):2; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.1 | Заказать |
| 105394 | 4EM4807-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):25 /50; uk(%):2; lн(мгн):0,56; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.04 | Заказать |
| 56016 | 4EM4808-0CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):28 /50; uk(%):2; lн(мгн):0,5; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.08 | Заказать |
| 56017 | 4EM4900-5CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):15 /50; uk(%):4; lн(мгн):1,87; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.8 | Заказать |
| 56018 | 4EM4903-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):33 /50; uk(%):2; lн(мгн):0,424; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.84 | Заказать |
| 56022 | 4EM4911-7CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):10 /50; uk(%):4; lн(мгн):4,84; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.8 | Заказать |
| 105399 | 4EM4911-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):11,2 /50; uk(%):4; lн(мгн):4,32; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.8 | Заказать |
| 56023 | 4EM4912-0CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):12,5 /50; uk(%):7; lн(мгн):3,87; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.9 | Заказать |
| 105400 | 4EM4912-1CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):14 /50; uk(%):4; lн(мгн):3,46; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.9 | Заказать |
| 56024 | 4EM4912-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):18 /50; uk(%):4; lн(мгн):1,56; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.8 | Заказать |
| 56025 | 4EM4912-3CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):20 /50; uk(%):4; lн(мгн):1,4; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 1.9 | Заказать |
| 105401 | 4EM4912-4CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):22,4 /50; uk(%):4; lн(мгн):1,24; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2 | Заказать |
| 105402 | 4EM4912-5CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):25 /50; uk(%):4; lн(мгн):1,12; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2 | Заказать |
| 105403 | 4EM4912-6CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):35,5 /50; uk(%):2; lн(мгн):0,395; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.8 | Заказать |
| 105404 | 4EM4912-7CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):40 /50; uk(%):2; lн(мгн):0,35; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.9 | Заказать |
| 105405 | 4EM4912-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):45 /50; uk(%):2; lн(мгн):0,311; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 1.9 | Заказать |
| 105406 | 4EM5000-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):15 /50; uk(%):4; lн(мгн):3,23; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 2.7 | Заказать |
| 56026 | 4EM5000-3CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):26 /50; uk(%):4; lн(мгн):1,08; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2.5 | Заказать |
| 105407 | 4EM5001-1CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):50 /50; uk(%):2; lн(мгн):0,28; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2.6 | Заказать |
| 56027 | 4EM5003-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):33 /50; uk(%):3; lн(мгн):0,772; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2.7 | Заказать |
| 56028 | 4EM5005-6CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):18 /50; uk(%):4; lн(мгн):2,69; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 2.6 | Заказать |
| 105410 | 4EM5005-7CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):20 /50; uk(%):4; lн(мгн):2,42; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые/ плоские втычные клеммы; en 61558-2-20 >дроссель< | 2.7 | Заказать |
| 105411 | 4EM5005-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):22,4 /50; uk(%):4; lн(мгн):2,15; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2.8 | Заказать |
| 105412 | 4EM5006-0CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):31,5 /50; uk(%):4; lн(мгн):0,889; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2.6 | Заказать |
| 105413 | 4EM5006-1CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):35,5 /50; uk(%):4; lн(мгн):0,789; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 2.7 | Заказать |
| 56029 | 4EM5100-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):24 /50; uk(%):4; lн(мгн):2,02; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 3.5 | Заказать |
| 105416 | 4EM5107-7CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):40 /50; uk(%):4; lн(мгн):0,7; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 3.5 | Заказать |
| 105418 | 4EM5111-1CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):45 /50; uk(%):4; lн(мгн):0,622; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 3.6 | Заказать |
| 105419 | 4EM5200-1CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):40 /50; uk(%):4; lн(мгн):1,21; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 5.1 | Заказать |
| 56033 | 4EM5212-8CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):35,5 /50; uk(%):4; lн(мгн):1,36; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 5 | Заказать |
| 56037 | 4EM5316-6CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):50 /50; uk(%):4; lн(мгн):0,968; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 7.4 | Заказать |
| 105421 | 4EM6100-2CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):28 /50; uk(%):4; lн(мгн):1,73; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 4.2 | Заказать |
| 56038 | 4EM6100-3CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):31,5 /50; uk(%):4; lн(мгн):1,54; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 4.5 | Заказать |
| 56039 | 4EM6100-4CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):230; i1(a) / f1(гц):50 /50; uk(%):4; lн(мгн):0,56; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 4.3 | Заказать |
| 105422 | 4EM6200-3CB00 | коммутирующий дроссель для выпрямителя; фаз:1; uн1(в):400; i1(a) / f1(гц):45 /50; uk(%):4; lн(мгн):1,08; темп./ кл.изол.:40 /b; ip00; подкл.:винтовые клеммы; en 61558-2-20 >дроссель< | 6.9 | Заказать |
