Блокируемый выключатель наргузки 5TE1, установочная глубина 92 мм производства Siemens

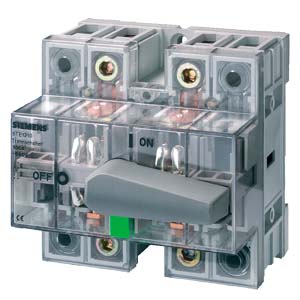

Блокируемый выключатель наргузки 5TE1, установочная глубина 92 мм
  • Свыше  160 А: поставка с клеммной крышкой
  • 160 A и 200 A: исполнение для присоединения к кабельным наконечникам
  • Установка на монтажной рейке по МЭК 60715, приподнятой не менее 5 мм над основанием
  • Крепление к основанию на винтах
  • Прозрачный корпус позволяет визуально оценить состояние контактов
  • Может быть заблокирован в положении OFF против несанкционорованного включения
  • С красной ручкой и желтым корпусом может быть использован в качестве аварийного рубильника.
Присоединение 5TE1 .3 и 5TE1 .4 выключателей, 160 A и 200
Конструкция
  • От 160 A: поставляется с одной терминальной крышкой
  • 160 A и 200 A: версия для присоединения с кабельными наконечниками
  • Винтовое соединение на базовой плате
  • Установка на стандартную монтажную рейку по EN 60715, которая отстоит как минимум на 5 мм от базовой платы.



Код Заказной номер Описание Вес (кг) Заказать
59408 5TE1210 блокируемый разъединитель d=92mm 100a 2-пол. прозрачный 0.485 Заказать
59409 5TE1220 блокируемый разъединитель d=92mm 125a 2-пол. прозрачный 0.492 Заказать
59410 5TE1230 блокируемый разъединитель d=92mm 160a 2-пол. прозрачный 0.646 Заказать
59411 5TE1240 блокируемый разъединитель d=92mm 200a 2-пол. прозрачный 0.655 Заказать
107893 5TE1310 блокируемый разъединитель d=92mm 100a 3-пол. прозрачный 0.533 Заказать
59412 5TE1315 блокируемый разъединитель d=92mm 100a 3-пол.красный/желтый 0.545 Заказать
107894 5TE1320 блокируемый разъединитель d=92mm 125a 3-пол. прозрачный 0.541 Заказать
59413 5TE1325 блокируемый разъединитель d=92mm 125a 3-пол.красный/желтый 0.55 Заказать
59414 5TE1330 блокируемый разъединитель d=92mm 160a 3-пол. прозрачный 0.694 Заказать
59415 5TE1335 блокируемый разъединитель d=92mm 160a 3-пол.красный/желтый 0.693 Заказать
59416 5TE1340 блокируемый разъединитель d=92mm 200a 3-пол. прозрачный 0.697 Заказать
107895 5TE1345 блокируемый разъединитель d=92mm 200a 3-пол.красный/желтый 0.722 Заказать
59417 5TE1410 блокируемый разъединитель d=92mm 100a 4-пол. прозрачный 0.602 Заказать
59418 5TE1415 блокируемый разъединитель d=92mm 100a 4-пол.красный/желтый 0.596 Заказать
107896 5TE1420 блокируемый разъединитель d=92mm 125a 4-пол. прозрачный 0.591 Заказать
107897 5TE1425 блокируемый разъединитель d=92mm 125a 4-пол.красный/желтый 0.609 Заказать
107898 5TE1430 блокируемый разъединитель d=92mm 160a 4-пол. прозрачный 0.774 Заказать
107899 5TE1435 блокируемый разъединитель d=92mm 160a 4-пол.красный/желтый 0.803 Заказать
59419 5TE1440 блокируемый разъединитель d=92mm 200a 4-пол. прозрачный 0.794 Заказать
59420 5TE1445 блокируемый разъединитель d=92mm 200a 4-пол.красный/желтый 0.806 Заказать
107900 5TE1610 блокируемый разъединитель d=92mm 100a 3-пол.+n-фикс. прозрачный 0.592 Заказать
107901 5TE1620 блокируемый разъединитель d=92mm 125a 3-пол.+nфикс. прозрачный 0.606 Заказать
107902 5TE1630 блокируемый разъединитель d=92mm 160a 3пол.+n-фикс прозрачный 0.791 Заказать
59421 5TE1640 блокируемый разъединитель d=92mm 200a 3пол.+n-фикс прозрачный 0.789 Заказать
107984 5TE9000 крышка зажимов для разъединителя 100/125a. 0.043 Заказать
59481 5TE9001 крышка зажимов для разъединителя 160/200a. 0.037 Заказать
59482 5TE9003 зажим 3-пол. для разъединителя 160/200а (1компл.=3поз.) 0.245 Заказать
107985 5TE9004 зажим 4p для разъединителя 160/200а (1компл.=4поз.) 0.323 Заказать
107986 5TE9005 дополнительные контакты выключателя 92mm 6a 1co 0.042 Заказать
59483 5TE9006 дополнительные контакты выключателя 92mm 6a 2co 0.048 Заказать
107987 5TE9010 привод вращения 200mm черный 0.177 Заказать
59484 5TE9011 привод вращения 400mm черный 0.234 Заказать
107988 5TE9012 привод вращения 200mm красный 0.175 Заказать
59485 5TE9013 привод вращения 400mm красный 0.234 Заказать
107989 5TE9014 запорное устройство 0.017 Заказать
107990 5TE9015 приставка для разъединителя 100/125a 0.078 Заказать
;
