По своему назначению, большинству технических характеристик и функциональных возможностей интеллектуальный видео датчик SIMATIC VS 120 аналогичен датчику SIMATIC VS 110.
Основными отличительными чертами датчика SIMATIC VS 120 являются:
Типовые области применения SIMATIC VS120:
Излучатель | |
|---|---|
Источник излучения | Светодиоды, длина волны 630 нм (красный цвет), сконструирован для импульсного режима работы с длительностью вспышки 20 мкс … 100 мс, диффузионный. DIN EN 60825-1: 1994 + A11: 1996 + A2: 2001 |
Номинальное напряжение питания | 16.5 В |
Корпус | Пластиковый |
Габариты корпуса | 102 х 102 х 26.5 мм |
Степень защиты | IP 65 по DIN 60529 |
Масса | 0.13 кг |
Диапазон рабочих температур | 0 … +50 °C |
Допустимые вибрационные нагрузки | 1 g/ 60 … 500 Гц |
Допустимые ударные нагрузки | 70 g/ 6 мс, 3 удара |
Головка датчика | |
Чувствительный элемент | Микросхема ПЗС, 640х480 точек |
Передача видео изображений | 58 изображений в секунду в цифровом формате |
Номинальное напряжение питания | 16.5 В |
Корпус | Черный алюминиевый анодированный, 42х42х100 мм |
Масса | 0.24 кг |
Степень защиты | IP 65 по DIN 40050 |
Диапазон рабочих температур | 0 … +50 °C |
Допустимые вибрационные нагрузки | 1 g/ 60 … 500 Гц |
Допустимые ударные нагрузки | 70 g/ 6 мс, 3 удара |
Блок обработки изображений | |
Органы оперативного управления | 4-строчный дисплей и 6 кнопок |
Программирование | В режиме “обучения” с автоматическим расчетом граничных значений |
Максимальное количество эталонных объектов | 15, по 2 привилегированных положения для каждого. Выбор эталонного объекта с помощью кнопок оператора или через дискретные входы или через PROFIBUS-DP. |
Запуск анализа видео изображения | Внешний, через дискретный вход/ через PROFIBUS-DP |
Скорость движения контролируемых объектов | До 20 объектов в секунду, зависит от размеров анализируемого объекта |
Максимально допустимая скорость движения конвейера | 250 мм/с (соответствует 15м/мин) |
Программное обеспечение запуска | На компакт-диске. Инсталлируется на компьютер и транслирует изображение с головки датчика на экран компьютера, что позволяет выполнять работы по правильному размещению головки датчика и излучателя. |
Корпус | Пластиковый с разъемами для подключения соединительных кабелей. Может монтироваться вне шкафов управления. |
Габариты корпуса | 170х140х76 мм |
Степень защиты | IP 40 по DIN 40050 |
Диапазон рабочих температур | 0 … +50 °C |
Допустимые вибрационные нагрузки | 1 g/ 60 … 500 Гц |
Допустимые ударные нагрузки | 70 g/ 6 мс, 3 удара |
Встроенные интерфейсы: | |
• цепей питания | 4-полюсный круглый соединитель (штекер) |
• цепей ввода-вывода дискретных сигналов: | 15-полюсное гнездо соединителя D-типа |
- дискретные входы =24 В | 8. Из них один вход прерывания и 7 стандартных входов |
- дискретные выходы =24 В | 6. 3 из которых используются для формирования сигналов на основе результатов анализа изображения. Выходы могут использоваться для непосредственного управления пневматическими клапанами и способны коммутировать токи до 0.5 А. |
• встроенный последовательный интерфейс | RS 232 (9-полюсный штекер соединителя D-типа) для выполнения пуско-наладочных работ |
• интерфейс подключения излучателя | 4-полюсное круглое гнездо с цепями питания излучателя и управления вспышками светодиода |
• интерфейс подключения головки датчика | Цифровой интерфейс, 26-полюсное гнездо соединителя D-типа |
• интерфейс Ethernet | 10/100 Mbit, разъем RJ45 |
• интерфейс PROFIBUS-DP | Ведомое устройство DP-V1, 9-полюсное гнездо соединителя D-типа |
Напряжение питания: | |
• номинальное значение | =24 В |
• допустимый диапазон отклонений напряжения | =20.4 … 28.8 В |
Максимальный потребляемый ток | 4 А, из которых 1.5А может потребляться цепями дискретных выходов |
Интерфейс ввода-вывода дискретных сигналов | |
Количество дискретных входов | 8 |
• количество одновременно опрашиваемых входов | 8 |
Количество дискретных выходов | 6 |
• количество выходов, одновременно находящихся в активном состоянии | 6 |
Длина стандартного соединительного кабеля | 10 м |
Напряжение питания нагрузки L+: | |
• номинальное значение | =24 В |
• допустимый диапазон отклонений напряжения | =20.4 … 28.8 В |
Ток, потребляемый из цепи L+ | Зависит от конфигурации |
Суммарный ток выходов, не более | 1.5 А |
Ток одного выхода, не более | 0.5 А |
Гальваническое разделение внешних и внутренних цепей | Нет |
Данные для выбора датчиков | |
Входное напряжение: | |
• номинальное значение | =24 В |
• высокого уровня | 13 … 30 В |
• низкого уровня | -30 … +5 В |
Входной ток высокого уровня, типовое значение | 7 мА |
Входная характеристика: | |
• для входа триггера | IEC 61131-2, тип 2 |
• для остальных входов | IEC 61131-2, тип 1 |
2-проводное подключение датчиков BERO: | Возможно |
• максимальный ток покоя | 1.5 мА |
Данные для выбора исполнительных устройств | |
Выходное напряжение высокого уровня, не менее | L+ - 1.3В |
Выходной ток: | |
• высокого уровня: | |
- номинальное значение | 0.5 А |
- допустимый диапазон изменений | 5 мА … 0.5 А |
• низкого уровня (остаточный ток), не более | 0.5 мА |
Задержка переключения выхода от низкого к высокому уровню при активной нагрузке, не более | 100 мкс |
Активное сопротивление нагрузки | 4 … 48 кОм |
Существуют 3 варианта головок сенсора для SIMATIC VS 120:
В случае заказа SIMATIC VS 120 с фиксированным фокусным расстоянием в комплект поставки входят:
Опционально, Вы можете заказать Ethernet кабель для соединения SIMATIC VS 120 с информационной сетью.
В случае заказа SIMATIC VS 120 для работы с C/CS объективами в комплект поставки входят:
Опционально, Вы можете заказать
Головка датчика оснащена:
Дополнительно имеется головка датчика для использования C/CS объективов
Блок обработки изображений оснащен интерфейсами для подключения:
Блок оснащен 4-строчным дисплеем, 6 кнопками для программирования и настройки параметров, а также светодиодными индикаторами
В момент вспышки излучателя головка датчика SIMATIC VS120 фиксирует отраженное изображение анализируемого объекта. Излучатель формирует вспышки красного цвета. Управление излучателем осуществляет блок обработки изображений.
Головка датчика может монтироваться на подвижных частях оборудования. Кольцевой излучатель устанавливается непосредственно на головку датчика или монтируется отдельно от нее. Блок обработки изображений допускается устанавливать в любом монтажном положении.
Управление режимами работы SIMATIC VS120 может осуществляться дистанционно с помощью программируемого контроллера. Связь между контроллером и датчиком осуществляется через сеть PROFIBUS-DP или через цепи ввода-вывода дискретных сигналов.
Запуск операций анализа видео изображения производится через сеть PROFIBUS-DP или по сигналам, подаваемым на дискретные входы датчика. Результаты анализа выводятся на дискретные выходы или передаются через PROFIBUS-DP.
Программирование SIMATIC VS 120 выполняется в режиме обучения и включает в себя выполнение трех или четырех шагов. В процессе обучения в память блока обработки изображений с головки датчика вводятся данные о контурах эталонного объекта, его возможных положениях, цвете фона. В общей сложности допускается вводить данные не более 15 эталонных объектов.
SIMATIC VS120 processing unit

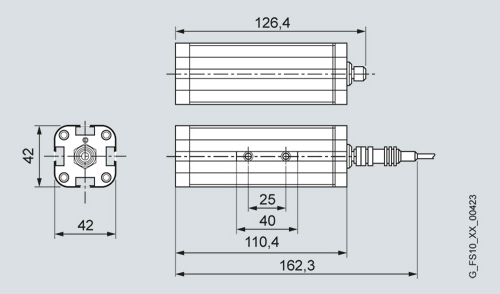

VS120 fixed focus sensor head

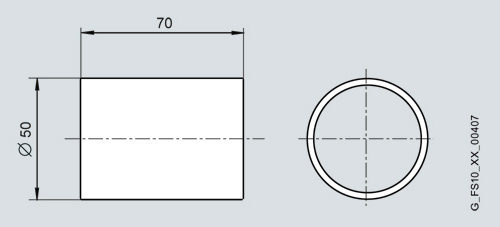

Protective barrel for lens
Mounting bracket trimetal
External ring light
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 66206 | 6GF1120-1AA | видеосенсор simatic vs 120, контроль поля зрения прибора :70mm x 50mm, разрешение: 640 x 480 пикселей, состоит и головки сенсора ip65, светодиодной предней подсветки ip65, оценочный модуль ip40 и датчик, кабель 2,5м sv-, цифровй io-кабель 10м, комплет документации. поставка состоит из: 6gf10182aa10, 6gf20028da01, 6gf90048ba, 6gf90028ce, 6gf90028ca, 6gf90028cb, 6gf90028cd, 6gf70211aa | 3.664 | Заказать |
| 66207 | 6GF1120-1AA01 | видеосенсор simatic vs 120, контроль поля зрения прибора :70mm x 50mm, разрешение: 640 x 480 пикселей, состоит и головки сенсора ip65, светодиодной предней подсветки ip65, оценочный модуль ip40 и датчик, кабель 10м sv-, цифровой io-кабель 10м, комплет документации. поставка состоит из: 6gf10182aa10, 6gf20028da01, 6gf90048ba, 6gf90028cg, 6gf90028ca, 6gf90028cb, 6gf90028cf, 6gf70211aa | 4.475 | Заказать |
| 114271 | 6GF1120-2AA | видеосенсор simatic vs 120, контроль поля зрения прибора :40mm x 30mm, разрешение: 640 x 480 пикселей, состоит и головки сенсора ip65, светодиодной предней подсветки ip65, оценочный модуль ip40 и датчик, кабель 2,5м sv-, цифровой io-кабель 10м, комплет документации. поставка состоит из:6gf10182aa10, 6gf20028da01, 6gf90048ba, 6gf90028ce, 6gf90028ca, 6gf90028cb, 6gf90028cd, 6gf70211aa | 3.67 | Заказать |
| 114272 | 6GF1120-2AA01 | видеосенсор simatic vs 120, контроль поля зрения прибора :40mm x 30mm, разрешение: 640 x 480 пикселей, состоит и головки сенсора ip65, светодиодной предней подсветки ip65, оценочный модуль ip40 и датчик, кабель 10м sv-, цифровой io-кабель 10м, комплет документации. поставка состоит из: 6gf10182aa10, 6gf20028da01, 6gf90048ba, 6gf90028cg, 6gf90028ca, 6gf90028cb, 6gf90028cf, 6gf70211aa | 4.481 | Заказать |
| 66208 | 6GF1120-3AB | видеосенсор simatic vs 120, контроль поля зрения прибора :варируемый, разрешение: 640 x 480 пикселей, состоит и головки сенсора ip40(аозможно и ip65), светодиодной предней подсветки ip65, оценочный модуль ip40 и кабель датчика 2,5м sv-, цифровой io-кабель 10м, комплет документации. поставка состоит из: 6gf10182aa10, 6gf20028cb, 6gf90028ca, 6gf90028cb, 6gf90028cd, 6gf70211aa10 | 3.132 | Заказать |
| 114273 | 6GF1120-3AB01 | видеосенсор simatic vs 120, контроль поля зрения прибора :варируемый, разрешение: 640 x 480 пикселей, состоит и головки сенсора ip40(аозможно и ip65), светодиодной предней подсветки ip65, оценочный модуль ip40 и кабель датчика 10 м sv-, цифровой io-кабель 10м, комплет документации. поставка состоит из: 6gf10182aa10, 6gf20028cb, 6gf90028ca, 6gf90028cb, 6gf90028cf, 6gf70211aa1 | 3.751 | Заказать |
| 66265 | 6GF9001-1BE01 | мини линзы 8.5мм, 1:1.5 pentax c815b(th) с фиксированным фокальным расстоянием, aperture and focus adjustable d=42 mm, l=47 mm | 0.209 | Заказать |
| 114314 | 6GF9001-1BF01 | мини линзы 16мм, 1:1.4 pentax c1614-m(kp с фиксированным фокальным расстоянием, aperture and focus adjustable d=29.5 mm, l=37.2 mm | 0.13 | Заказать |
| 66266 | 6GF9001-1BG01 | мини линзы 25мм, 1:1.4 pentax c2514-m(kp с фиксированным фокальным расстоянием, aperture and focus adjustable d=29.5 mm, l=38.9 mm | 0.081 | Заказать |
| 66267 | 6GF9001-1BH01 | мини линзы 25мм, 1:1.6 pentax c3516-m(kp) с фиксированным фокальным расстоянием, aperture and focus adjustable d=29.5 mm, l=41.4 mm | 0.134 | Заказать |
| 66268 | 6GF9001-1BJ01 | mini lens 50 mm, 1:2.8 pentax c5028-m(kp) с фиксированным фокусом, диафрагма и настраиваемый фокус d=29.5 mm, l=38 mm | 0.129 | Заказать |
| 66269 | 6GF9001-1BK01 | теле линзы, 1:2.8 pentax c7528-m(kp), с фиксированным фокусом, диафрагма и настраиваемый фокус d=34 mm, l=63.6 mm | 0.208 | Заказать |
| 66270 | 6GF9001-1BL01 | мини линзы 12мм, 1:1.4 pentax h1214-m(kp) с фиксированным фокусом, диафрагма и настраиваемый фокус d=29.5 mm, l=35.7 mm | 0.125 | Заказать |
| 114318 | 6GF9002-7AA | lens protection housing ip65 protection mode for vs100-c/cs_mount-sensor head lens with ext. dimensions: diameter: 41mm / 44.6mm length from contact surface: 65mm (e.g. 6gf9001-1bl01, -1bf01, -1bg01, -1bh01, -1bj01) for lamps (mlfb): 6gf9004-7aa01, -7ba01, -8ba01, -8ca01, -8da01 | 0.244 | Заказать |
| 66273 | 6GF9002-7AA01 | lens protection housing pmma degr.of prot. ip65 (w/o glass!) vs100-c/cs_mount-sensor head lens with ext. dimensions: diameter: 41mm / 44.6mm length from contact surface: 65mm (e.g. 6gf9001-1bl01, -1bf01, -1bg01, -1bh01, -1bj01) for lamps (mlfb): 6gf9004-7aa01, -7ba01, -8ba01, -8ca01, -8da01 | 0.238 | Заказать |
| 114319 | 6GF9002-7AB | ring light holder coaxial long for simatic vs100, prep. for lens prot. housing dim. 96 x 15 x 27 mm (b x h x t) | 0.119 | Заказать |
| 114320 | 6GF9002-7AC | fixing system massive articulated arm system useable as a) sensor head retaining device for vs100 sensor heads b) ring light retaining device for vs100 ring lights 4 parts frame 96 x 200 x 37 mm (w x h x d) | 0.361 | Заказать |
| 66274 | 6GF9002-7AD | система фиксации трехслойная, для головки сенсора, невысокая, массивная, размеры 165 x 175 x 65 mm | 0.73 | Заказать |
| 66275 | 6GF9002-7BA | ламповый мультиплексер для simatic vs100 lights 4 vs100 lights cnnectable useable with: vs130-2 from v.2.0, incl. cable to evaluation unit frame 165 x 65 x 45 mm (w x h x d), protection mode ip40 | 0.803 | Заказать |
| 114321 | 6GF9002-7CA | оценочный модуль в защитном корпусе для simatic vs100, ip65, размеры 400 x 335 x 225 mm (w x h x d) | 6.9 | Заказать |
| 114322 | 6GF9002-7DA | din-рейка для оценочного блока simatic vs100 | 0.361 | Заказать |
| 66276 | 6GF9002-8CA | кабель блока питания для simatic vs 100, длина 10м, для присоединения спереди, один конец свободный (этот продукт часть комплекта simatic vs110 ) | 0.509 | Заказать |
| 66277 | 6GF9002-8CB | цифровой коомуникационный кабель для simatic vs100, длина 10м, для подсоединения к передней стороне прибора, свободный с контрольной стороны (этот продукт часть комплекта simatic vs110 ) | 0.815 | Заказать |
| 114323 | 6GF9002-8CD | кабель сенсора для присоединения к головке сенсора simatic vs100, длина 2.5м, может быть присоединен с двух сторон, может быть прикреплен как передвижной кабель (этот продукт часть комплекта simatic vs110 ) | 0.181 | Заказать |
| 114324 | 6GF9002-8CE | кабель освещения для simatic vs100, длина 2.5м,может быть присоединен с двух сторон, может быть прикреплен как передвижной кабель (этот продукт часть комплекта simatic vs110 ) | 0.092 | Заказать |
| 114325 | 6GF9002-8CF | кабель сенсора для присоединения к головке сенсора simatic vs100, длина 10м, может быть присоединен с двух сторон, может быть прикреплен как передвижной кабель (этот продукт часть комплекта simatic vs110 ) | 0.8 | Заказать |
| 66278 | 6GF9002-8CG | провод системы освещения для simatic vs100, длина 10м, может быть присоединен с двух сторон, может быть прикреплен как передвижной кабель (этот продукт часть комплекта simatic vs110 ) | 0.284 | Заказать |
| 114326 | 6GF9004-7AA01 | кольцевой светодиодный светильник simatic vs100 инфракрасного диапазона (850nm), флюарисцентный материал, расстояние 75мм…250мм, для защиты линз, ip65, размеры для корпуса 116 x 116 x 42 mm, короткие скобы для фиксации | 0.566 | Заказать |
| 66280 | 6GF9004-7BA01 | кольцевой светодиодный светильник simatic vs100 инфракрасного диапазона (850nm), флюарисцентный материал, расстояние 500мм…3000мм, для защиты линз, ip65, размеры для корпуса 116 x 116 x 42 mm, короткие скобы для фиксации | 0.556 | Заказать |
| 66281 | 6GF9004-8BA | светодиодная красный кольцевой светильник для simatic vs100, размеры: 102 x 102 x 26.5 mm, ip65, короткие скобы для фиксации | 0.383 | Заказать |
| 114327 | 6GF9004-8BA01 | led ring light metal red diff. range: 75mm...250mm, for simatic vs100, prep. for lens prot. housing dim. 116 x 116 x 42 mm (b x h x t), degree of protection ip65; short fixing brackets included | 0.553 | Заказать |
| 114328 | 6GF9004-8CA | led ring-light red clear glass for simatic vs100, frame 102 x 102 x 26.5 mm (w x h x d), degree of protection ip65; short fixing brackets included | 0.392 | Заказать |
| 66282 | 6GF9004-8CA01 | led ring light metal red clear range: 150mm...2000mm, for simatic vs100, prep. for lens prot. housing dim. 116 x 116 x 42 mm (b x h x t), degree of protection ip65; short fixing brackets included | 0.568 | Заказать |
| 66283 | 6GF9004-8DA01 | led ring light metal red clear range: 500mm...3000mm, for simatic vs100, prep. for lens prot. housing dim. 116 x 116 x 42 mm (b x h x t), degree of protection ip65; short fixing brackets included | 0.574 | Заказать |
| 70588 | 6XV1870-3QH20 | simatic net industrial ethernet tp корд rj45/rj45, категории 6, tp кабель 4x2, предсобранный с 2-мя rj45 разъёмами, l = 2 m | 0.114 | Заказать |
| 117057 | 6XV1870-3RH20 | simatic net industrial ethernet tp хр корд rj45/rj45, категории 6, перекрещенный tp кабель 4x2, предсобранный с 2-мя rj45 разъёмами, l = 2 m | 0.093 | Заказать |
