iTL Импульсные реле производства Schneider-Electric

Импульсные реле
  • Импульсные реле
  • Импульсные реле---

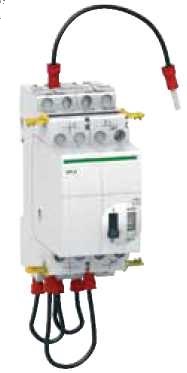

  • Реле импульсные

Файлы

Импульсные реле Импульсные реле
Модульная аппаратура для жилых коммерческих и административных зданий - Модульная аппаратура для жилых коммерческих и административных зданий -
Дополнительная техническая информация - Дополнительная техническая информация -
iTL 2P 16 A и iTL 4P 16 A
  - Импульсные реле используются для управления, посредством кнопок, осветительными цепями, состоящими из:
  •  ламп накаливания, низковольтных галогенных ламп и т.д. (резистивные нагрузки);
  •  люминесцентных ламп, газоразрядных ламп и т.д. (индуктивные нагрузки
iTLs  - со встроенной вспомогательной функцией
  - Осуществляет дистанционную   сигнализацию состояния аппаpата («включено» - «отключено»)
iTLc  - со  встроенной вспомогательной функцией

  - Обеспечивает централизованное  управление группой импульсных реле TLc, при сохранении местного управления  импульсными командами.

iTLm  - со встроенной вспомогательной функцией
  - Действует по постоянной команде от пеpеключающего контакта (переключатель, pеле вpемени, теpмоpеле и т. д.); ручное управление не действует.
Переключающее реле iTLi
  - Импульсное реле с переключающим контактом.






Цепь управления

iTL и iTLI 16 A iTLc, iTLm,
iTLs, iETL 16 A
iTL 32 A,
iETL 32 A
Рассеиваемая мощность (во время импульса)
1, 2, 3P : 19 ВА
19 ВА


4P : 38 ВА
Управление кнопкой с подсветкой
Макс. ток 3 мА (если >, используйте ATLz)
Порог срабатывания
Мин. 85 % Un согласно EN/МЭК 60669-2-2
Продолжительность команды
От 50 мс до 1 с (рекомендуется 200 мс)
Время срабатывания
50 мс
Силовая цепь
Рабочее напряжение (Ue)                  1P, 2P
24 ...250 В пер. тока
                                                          3P, 4P
24....415 В пер. тока
Частота
50 или 60 Гц
Макс. количество коммутаций в минуту
5
Макс. количество коммутаций в день
100
Дополнительные характеристики согласно   МЭК/EN 60947-3
Напряжение изоляции (Ui)
440 В пер.тока
Степень загрязнения
3
Номинальное импульсное напряжение (Uimp)
6 кВ
Износостойкость (кол-во циклов В-О)
Электрическая согласно МЭК/EN 60947-3
200 000 циклов (AC21)
50 000 циклов (AC21)
100 000 циклов (AC22)
20 000 циклов (AC22)
Степень защиты
IV
Другие характеристики
Степень защиты Открытый аппарат
IP20
(МЭК 60529) Аппарат в
IP40
модульном шкафу
Класс изоляции II
Рабочая температура
От -20 до +50 °C
Температура хранения
От -40 до +70 °C
Тропическое исполнение (МЭК 60068-1)
Степень 2 (относительная влажность 95 % при 55 °С)
Код Артикул Описание Заказать
208739 A9C30011 Импульсное реле iTL16A 1НО 12В АС 6В DC Заказать
208740 A9C30012 Импульсное реле iTL16A 2НО 12В АС 6В DC Заказать
208741 A9C30015 Импульсное реле iTLI 16A 1НО 1НЗ 12В АС 6В DC Заказать
208742 A9C30111 Импульсное реле iTL16A 1НО 24В АС 12В DC Заказать
208743 A9C30112 Импульсное реле iTL16A 2НО 24В АС 12В DC Заказать
208744 A9C30114 Импульсное реле iTL16A 4НО 24В АС 12В DC Заказать
208745 A9C30115 Импульсное реле iTLI 16A 1НО 1НЗ 24В АС 12В DC Заказать
208746 A9C30211 Импульсное реле iTL16A 1НО 48В АС 24В DC Заказать
208747 A9C30212 Импульсное реле iTL16A 2НО 48В АС 24В DC Заказать
208748 A9C30215 Импульсное реле iTLI 16A 1НО 1НЗ 48В АС 24В DC Заказать
208749 A9C30311 Импульсное реле iTL16A 1НО 130В АС 48В DC Заказать
208750 A9C30312 Импульсное реле iTL16A 2НО 130В АС 48В DC Заказать
208751 A9C30315 Импульсное реле iTLI 16A 1НО 1НЗ 130В АС 48В DC Заказать
208752 A9C30811 Импульсное реле iTL16A 1НО 230В АС 110В DC Заказать
208753 A9C30812 Импульсное реле iTL16A 2НО 230В АС 110В DC Заказать
208754 A9C30814 Импульсное реле iTL16A 4НО 230В АС 110В DC Заказать
208755 A9C30815 Импульсное реле iTLI 16A 1НО 1НЗ 230В АС 110В DC Заказать
208756 A9C30831 Импульсное реле iTL 32A 1НО 230В АС 110В DC Заказать
208757 A9C32016 Блок расширения iETL16A 2НО 12В АС 6В DC Заказать
208758 A9C32111 Импульсное реле сигнал. iTLs 16A 1НО 24В АС 12В DC Заказать
208759 A9C32116 Блок расширения iETL16A 2НО 24В АС 12В DC Заказать
208760 A9C32211 Импульсное реле сигнализ. iTLs 16A 1НО 48В АС 24В DC Заказать
208761 A9C32216 Блок расширения iETL16A 2НО 48В АС 24В DC Заказать
208762 A9C32316 Блок расширения iETL16A 2НО 130В АС 48В DC Заказать
208763 A9C32811 Импульсное реле сигн. iTLs16A1НО 230В АС 110В DC Заказать
208764 A9C32816 Блок расширения iETL16A 2НО 230В АС 110В DC Заказать
208765 A9C32836 Блок расширения iETL 32A 1НО 230В АС 110В DC Заказать
208766 A9C33111 Импульсное реле центр. управл. iTLc 16A 1НО 24В АС Заказать
208767 A9C33211 Импульсное реле центр. управл. iTLc 16A 1НО 48В АС Заказать
208768 A9C33811 Импульсное реле центр. управл. iTLc 16A 1НО 230В АС Заказать
208769 A9C34811 Импульсное реле центр. управл. iTLm 16A 1НО 230В АС Заказать
;
