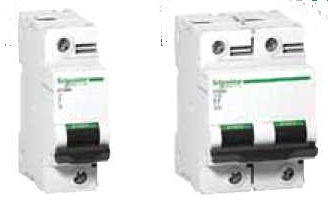

C120H Автоматические выключатели производства Schneider-Electric

C120H-------
  • C120H-------
  • C120H---
  • C120H

Файлы

Автомат-- выкл-защита цепей--защита двигателя Автомат-- выкл-защита цепей--защита двигателя
Модульная аппаратура для жилых коммерческих и административных зданий - Модульная аппаратура для жилых коммерческих и административных зданий -
Дополнительная техническая информация - Дополнительная техническая информация -
Автоматические выключатели С120H отвечают требованиям нескольких стандартов и сочетают в себе следующие функции:
  • защита цепей от токов короткого замыкания;
  • защита цепей от токов перегрузки;
  • сигнализация повреждения и аварийное отключение посредством устанавливаемых дополнительно вспомогательных устройств.
Преимущества
Увеличенный срок службы изделий благодаря:
  • хорошей стойкости к перенапряжениям: за счёт своей конструкции изделия демонстрируют высокий уровень характеристик при использовании в промышленной среде (степень загрязнения, номинальное импульсное напряжение, напряжение изоляции);
  • повышенному уровню токоограничения (см. кривые токоограничения);
  • механизму быстрого включения, действие которого не зависит от скорости перемещения рукоятки.
Дистанционная индикация состояния (включено / отключено / аварийное отключение) с помощью дополнительных вспомогательных контактов (на заказ).
Подвод питания сверху или снизу.
Изолированные клеммы IP20.
Место для 4 защёлкивающихся этикеток.
Секционирование с гарантированным отключением:
  • Зелёная полоса гарантирует физическое размыкание контактов и обеспечивает полную безопасность выполнения работ на отходящей цепи

Основные характеристики
Согласно МЭК/EN 60947-2
Напряжение изоляции (Ui)
500 В пер. тока
Степень загрязнения
3
Номинальное импульсное напряжение (Uimp)
6 кВ
Срабатывание тепловой Эталонная температура защиты
50 °С
Согласно МЭК/EN 60898-1
Срабатывание Кривая B
3 и 5 In
электР°магнитной Кривая С
5 и 10 In
Кривая D
10 и 14 In
Класс токоограничения
3
Дополнительные характеристики
Степень защиты Открытый аппарат
IP20
(МЭК 60529) Аппарат в модульном шкафу
IP40
Износостойкость Электрическая 10...63 A
10000
(кол-во циклов В-О) Q0 125 A
5000
Механическая
20000
Рабочая температура
От -30 до +70 °С
Температура хранения
От -40 до +80 °С
Тропическое исполнение (МЭК 60068-1)
Степень 2 (относительная влажность 95 % при 55 °С)
Код Артикул Описание Номинальный ток (А) Заказать
207591 A9N18401 C120H 1р кривая В 63 A Заказать
207592 A9N18402 C120H 1р кривая В 80 A Заказать
207593 A9N18403 C120H 1р кривая В 100 A Заказать
207594 A9N18404 C120H 1р кривая В 125 A Заказать
207603 A9N18412 C120H 2р кривая B 63 A Заказать
207604 A9N18413 C120H 2р кривая B 80 A Заказать
207605 A9N18414 C120H 2р кривая B 100 A Заказать
207606 A9N18415 C120H 2р кривая B 125 A Заказать
207615 A9N18423 C120H 3р кривая B 63 A Заказать
207616 A9N18424 C120H 3р кривая B 80 A Заказать
207617 A9N18425 C120H 3р кривая B 100 A Заказать
207618 A9N18426 C120H 3р кривая B 125 A Заказать
207627 A9N18434 C120H 4р кривая B 63 A Заказать
207628 A9N18435 C120H 4р кривая B 80 A Заказать
207629 A9N18436 C120H 4р кривая B 100 A Заказать
207630 A9N18437 C120H 4р кривая B 125 A Заказать
207595 A9N18445 C120H 1р кривая С 63 A Заказать
207596 A9N18446 C120H 1р кривая С 80 A Заказать
207597 A9N18447 C120H 1р кривая С 100 A Заказать
207598 A9N18448 C120H 1р кривая С 125 A Заказать
207607 A9N18456 C120H 2р кривая C 63 A Заказать
207608 A9N18457 C120H 2р кривая C 80 A Заказать
207609 A9N18458 C120H 2р кривая C 100 A Заказать
207610 A9N18459 C120H 2р кривая C 125 A Заказать
207619 A9N18467 C120H 3р кривая C 63 A Заказать
207620 A9N18468 C120H 3р кривая C 80 A Заказать
207621 A9N18469 C120H 3р кривая C 100 A Заказать
207622 A9N18470 C120H 3р кривая C 125 A Заказать
207631 A9N18478 C120H 4р кривая C 63 A Заказать
207632 A9N18479 C120H 4р кривая C 80 A Заказать
207633 A9N18480 C120H 4р кривая C 100 A Заказать
207634 A9N18481 C120H 4р кривая C 125 A Заказать
207599 A9N18489 C120H 1р кривая D 63 A Заказать
207600 A9N18490 C120H 1р кривая D 80 A Заказать
207601 A9N18491 C120H 1р кривая D 100 A Заказать
207602 A9N18492 C120H 1р кривая D 125 A Заказать
207611 A9N18500 C120H 2р кривая D 63 A Заказать
207612 A9N18501 C120H 2р кривая D 80 A Заказать
207613 A9N18502 C120H 2р кривая D 100 A Заказать
207614 A9N18503 C120H 2р кривая D 125 A Заказать
207623 A9N18511 C120H 3р кривая D 63 A Заказать
207624 A9N18512 C120H 3р кривая D 80 A Заказать
207625 A9N18513 C120H 3р кривая D 100 A Заказать
207626 A9N18514 C120H 3р кривая D 125 A Заказать
207635 A9N18522 C120H 4р кривая D 63 A Заказать
207636 A9N18523 C120H 4р кривая D 80 A Заказать
207637 A9N18524 C120H 4р кривая D 100 A Заказать
207638 A9N18525 C120H 4р кривая D 125 A Заказать
;
