XCKM, XCKL Концевые выключатели производства Schneider-Electric

XCKM, XCKL в сборе
  • XCKM, XCKL в сборе

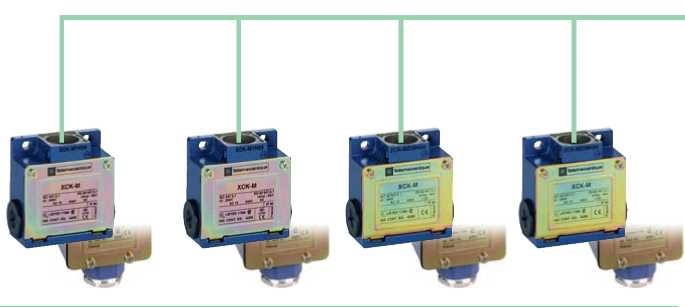

  • Комплектующие корпуса - группы контактов

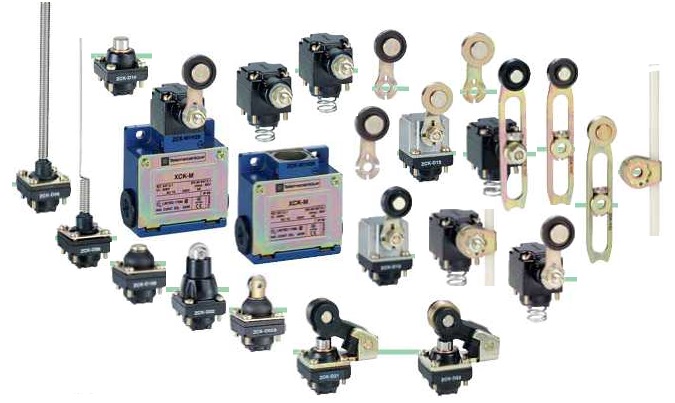

  • Комплектующие для сборки XCKM

Файлы

Промышленные датчики Промышленные датчики
Краткая брошюра Промышленные датчики Краткая брошюра Промышленные датчики
Руководство по выбору промышленных датчиков Руководство по выбору промышленных датчиков
Металлические выключатели с тремя кабельными вводами XCKM и одним кабельным вводом XCKL.
Комплектующие для сборки XCKM, XCKL.
Металлические выключатели с тремя кабельными вводами XCKM.
Рабочие головки в сборе или с возможностью компоновки.

Тип исполнительной головки Металлический кнопочный плунжер Стальной роликовый плунжер Роликовый рычаг горизонт. срабатывания в 1 направлении Термопластиковый роликовый рычаг «Кошачий ус»
Механический ресурс (млн коммутационных циклов) 20 20 20 15 10
Скорость срабатывания (м/с) 0.5 0.5 1.5 1.5 0.5
Сертификация продукции CE - UL - CSA - CCC - ГОСТ - C-TICK - BV
Степень защиты (в соответствии с МЭК 60529) IP 665
Номинальные рабочие характеристики Пер. ток - 15; A300 (Ue = 240 В, Ie = 3 A) / Пост. ток - 13; Q300 (Ue = 250 В, Ie = 0.27 A)
Кабельный ввод (1) XCKM Три резьбовых кабельных ввода для сальника ISO M20 x 1,5 (2 ввода снабжены заглушками)
XCKL 1 кабельный ввод для сальника
Крепежные отверстия (мм) 41
Размеры корпуса: В х Ш х Г (мм) XCKM / XCKL 64 x 30 x 64 / 52 x 30 x 72
Концевой выключатель XCKM
2-полюс. контакт безынерционного срабатывания, НО+НЗ XCKM110H29 XCKM102H29 XCKM121H29 XCKM115H29 XCKM106H29
2-полюсный контакт инерционного срабатывания НЗ + НО и перекидной контакт XCKM510H29 XCKM502H29 XCKM521H29 XCKM515H29
Концевой выключатель XCKL
2-полюс. контакт безынерционного срабатывания, НО+НЗ XCKL110  XCKL102 XCKL121 ©XCKL115 XCKL106
Код Артикул Наименование Описание Заказать
204313 XCKL115 Концевой выключатель XCKL, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Термопластиковый роликовый рычаг Заказать
204307 XCKM502H29 Концевой выключатель XCKM, 2-полюсный контакт инерционного срабатывания НЗ + НО и перекидной контакт Стальной роликовый плунжер Заказать
204308 XCKM521H29 Концевой выключатель XCKM, 2-полюсный контакт инерционного срабатывания НЗ + НО и перекидной контакт Роликовый рычаг горизонт. срабатывания в 1 направлении Заказать
204319 ZCKL1 Металлические выключатели с тремя кабельными вводами XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ корпуса с блоком контактов для XCKL (Для заказа выключателя с кабельным вводом NPT 1/2" добавьте к каталожному номеру H7, например, вместо XCKL1 заказывайте XCKL1H7). Заказать
204318 ZCKMD37H29 Металлические выключатели с тремя кабельными вводами XCKM, 3-полюсный контакт инерционного срабатывания, НЗ+НЗ+НО корпуса с блоком контактов Заказать
204317 ZCKMD39H29 Металлические выключатели с тремя кабельными вводами XCKM, 3-полюсный контакт безынерционного срабатывания, НЗ+НЗ+НО корпуса с блоком контактов Заказать
204311 XCKL102 Концевой выключатель XCKL, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Стальной роликовый плунжер Заказать
204314 XCKL106 Концевой выключатель XCKL, 2-полюс. контакт безынерционного срабатывания, НО+НЗ «Кошачий ус» Заказать
204310 XCKL110 Концевой выключатель XCKL, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Металлический кнопочный плунжер Заказать
204312 XCKL121 Концевой выключатель XCKL, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Роликовый рычаг горизонт. срабатывания в 1 направлении Заказать
204302 XCKM102H29 Концевой выключатель XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Стальной роликовый плунжер Заказать
204305 XCKM106H29 Концевой выключатель XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ «Кошачий ус» Заказать
204301 XCKM110H29 Концевой выключатель XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Металлический кнопочный плунжер Заказать
204304 XCKM115H29 Концевой выключатель XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Термопластиковый роликовый рычаг Заказать
204303 XCKM121H29 Концевой выключатель XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ Роликовый рычаг горизонт. срабатывания в 1 направлении Заказать
204306 XCKM510H29 Концевой выключатель XCKM, 2-полюсный контакт инерционного срабатывания НЗ + НО и перекидной контакт Металлический кнопочный плунжер Заказать
204309 XCKM515H29 Концевой выключатель XCKM, 2-полюсный контакт инерционного срабатывания НЗ + НО и перекидной контакт Термопластиковый роликовый рычаг Заказать
204322 XE2NP2151 Металлические выключатели с тремя кабельными вводами XCKM, 2-полюсный контакт инерционного срабатывания, НО+НЗ блок контактов Заказать
204321 XE2SP2151 Металлические выключатели с тремя кабельными вводами XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ блок контактов Заказать
204324 XE3NP2141 Металлические выключатели с тремя кабельными вводами XCKM, 3-полюсный контакт инерционного срабатывания, НЗ+НЗ+НО блок контактов Заказать
204323 XE3SP2141 Металлические выключатели с тремя кабельными вводами XCKM, 3-полюсный контакт безынерционного срабатывания, НЗ+НЗ+НО блок контактов Заказать
204334 ZCKD02 Плунжерные головки Со стальным роликовым плунжером Заказать
204335 ZCKD029 Плунжерные головки Со стальным роликовым плунжером и защитной насадкой Заказать
204338 ZCKD05 Поворотные головки и отдельные рычаги Головка с пружинным возвратом для срабатывания c левой и правой стороны или с левой или правой стороны Заказать
204330 ZCKD06 Поворотные или всенаправленные головки С «кошачьим усом» Заказать
204331 ZCKD08 Поворотные или всенаправленные головки С пружинным рычагом Заказать
204332 ZCKD10 Плунжерные головки С металлическим кнопочным плунжером Заказать
204333 ZCKD109 Плунжерные головки С металлическим кнопочным плунжером и защитной насадкой Заказать
204325 ZCKD15 Поворотные или всенаправленные головки С термопластиковым рычагом регулируемой длины Заказать
204326 ZCKD16 Поворотные или всенаправленные головки С термопластиковым со стальным рычагом Заказать
204336 ZCKD21 Плунжерные головки С термопластиковым роликовым рычагом горизонт. срабат. в 1 направлении Заказать
204337 ZCKD23 Плунжерные головки Со стальным роликовым рычагом горизонтального срабатывания в 1 направлении Заказать
204329 ZCKD31 Поворотные или всенаправленные головки С термопластиковым роликовым рычагом (3) для срабатывания c левой и правой стороны или с левой или правой стороны Заказать
204327 ZCKD41 Поворотные или всенаправленные головки С термопластиковым рычагом регулируемый длины Заказать
204328 ZCKD59 Поворотные или всенаправленные головки С термопластиковым рычагом Д=200 мм O 6 мм Заказать
204320 ZCKL5 Металлические выключатели с тремя кабельными вводами XCKM, 2-полюсный контакт инерционного срабатывания, НО+НЗ корпуса с блоком контактов для XCKL (Для заказа выключателя с кабельным вводом NPT 1/2" добавьте к каталожному номеру H7, например, вместо XCKL1 заказывайте XCKL1H7). Заказать
204315 ZCKM1H29 Металлические выключатели с тремя кабельными вводами XCKM, 2-полюс. контакт безынерционного срабатывания, НО+НЗ корпуса с блоком контактов Заказать
204316 ZCKM5H29 Металлические выключатели с тремя кабельными вводами XCKM, 2-полюсный контакт инерционного срабатывания, НО+НЗ корпуса с блоком контактов Заказать
204339 ZCKY31 Поворотные головки и отдельные рычаги Рычаг с термопластиковым роликом (Варьируемая установка с шагом 5° или при помощи обратного вращения многогранной гайки с шагом 90°.) Заказать
204340 ZCKY33 Поворотные головки и отдельные рычаги Рычаг со стальным роликом (Варьируемая установка с шагом 5° или при помощи обратного вращения многогранной гайки с шагом 90°.) Заказать
204341 ZCKY41 Поворотные головки и отдельные рычаги Термопластиковый рычаг регулируемой длины. (Варьируемая установка с шагом 5° или при помощи обратного вращения многогранной гайки с шагом 90°.) Заказать
204342 ZCKY43 Поворотные головки и отдельные рычаги Стальной рычаг регулируемой длины. (Варьируемая установка с шагом 5° или при помощи обратного вращения многогранной гайки с шагом 90°.) Заказать
204343 ZCKY59 Поворотные головки и отдельные рычаги Термопластиковый рычаг Д=200 мм O 6 мм. (Варьируемая установка с шагом 5° или при помощи обратного вращения многогранной гайки с шагом 45°.) Заказать
;
