Описание конструкции
Трансформаторы тока изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69. Рабочее положение исполнения ТШЛ-СВЭЛ-20-1 –горизонтальное, исполнения ТШЛ-СВЭЛ-20-2(3) – любое. Изготовлены согласно техническим условиям 0ЭТ.591.013 ТУ.
Трансформаторы тока ТШЛ-СВЭЛ-20 однофазные, по принципу конструкции являются шинными, с литой изоляцией.
Первичной обмоткой трансформатора служит шина распределительного устройства, проходящая через внутреннее окно.
Трансформаторы ТШЛ-СВЭЛ-20 изготавливаются в трех конструктивных исполнениях:
• ТШЛ-СВЭЛ-20-1 крепится на опорной поверхности и имеет до четырех вторичных обмоток;
• ТШЛ-СВЭЛ-20-2 крепится на токопроводящей шине и имеет две вторичные обмотки;
• ТШЛ-СВЭЛ-20-3 крепится на шине и имеет три вторичные обмотки.
Трансформаторы ТШЛ-СВЭЛ-20-1 изготавливаются с выводами вторичных обмоток из гибкого многожильного провода.

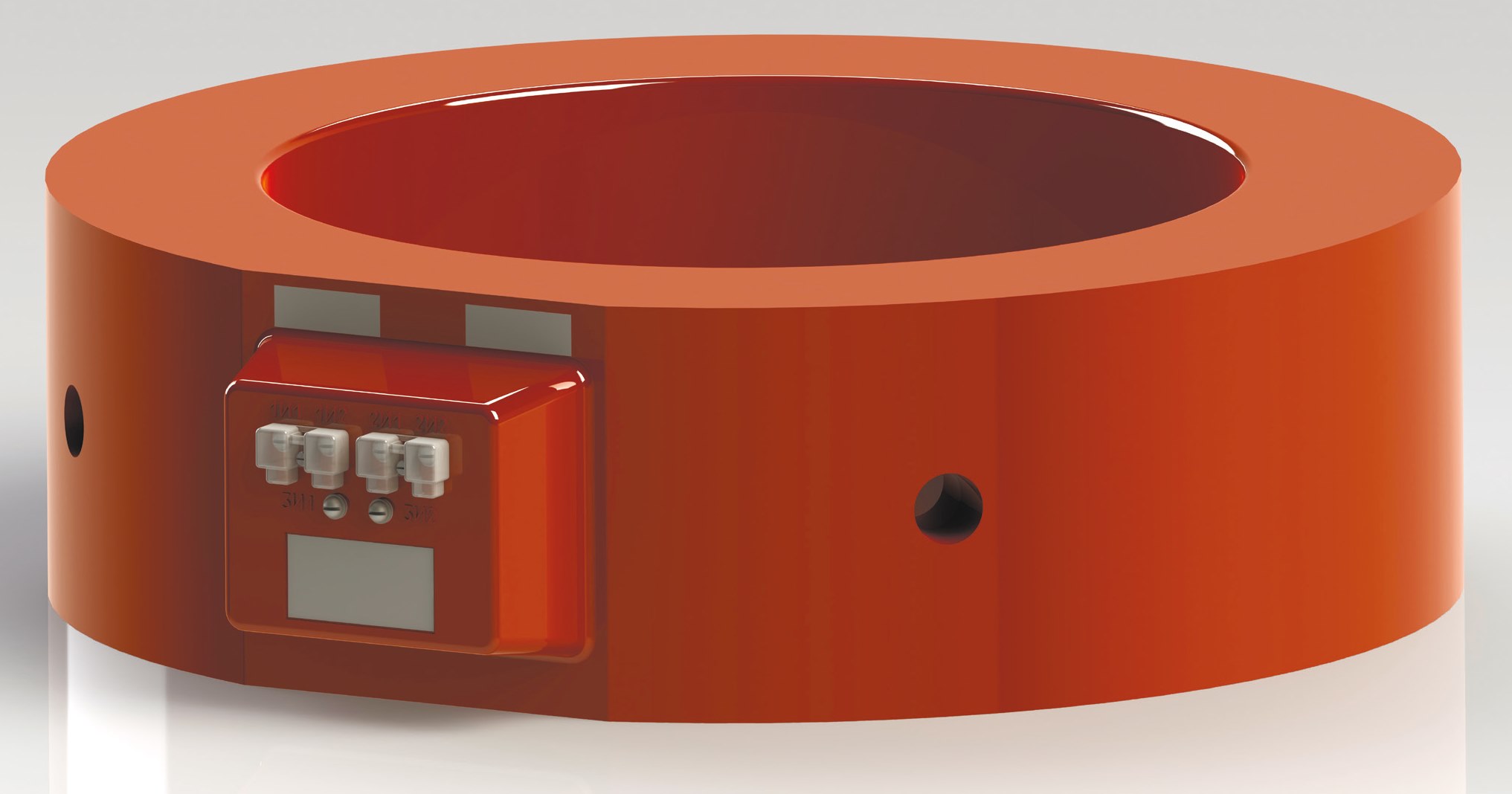

Выводы вторичных обмоток трансформаторов тока ТШЛ-СВЭЛ-20-2(3) расположены на поверхности литого блока и пломбируются защитной крышкой.
Особенности конструкции
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток.
Длина выводов вторичных обмоток из гибкого многожильного провода оговаривается в заказе.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
