RLK-3 трехфазные световые индикаторы
• Световые индикаторы (световая сигнализация напряжения AC в 3-фазной сети - 3(N)~ 400/230 V посредством свечения трех несменных светодиодов LED)
• Корпус - монтажный модуль, ширина 17,5 мм
• Степень защиты корпуса IP 20
• Непосредственный монтаж на рейке 35 мм
• Применения: в низковольтных установках
Подключение:
макс. сечение монтажного провода: 1 x 2,5 мм2 / 2 x 1,5 мм2 (1 x 14 / 2 x 16 AWG), длина зачищенного участка монтажного провода: 6,5 мм, макс. момент затяжки монтажного зажима (универсальный винт под крестовую или плоскую отвертку): 0,6 Нм.
Примеры кодирования:
RLK-3G световой индикатор RLK-3G с тремя светодиодами LED зелеными, напряжение питания AC 3(N)~ 400/230 V 50/60 Гц
RLK-3R световой индикатор RLK-3R с тремя светодиодами LED красными, напряжение питания AC 3(N)~ 400/230 V 50/60 Гц

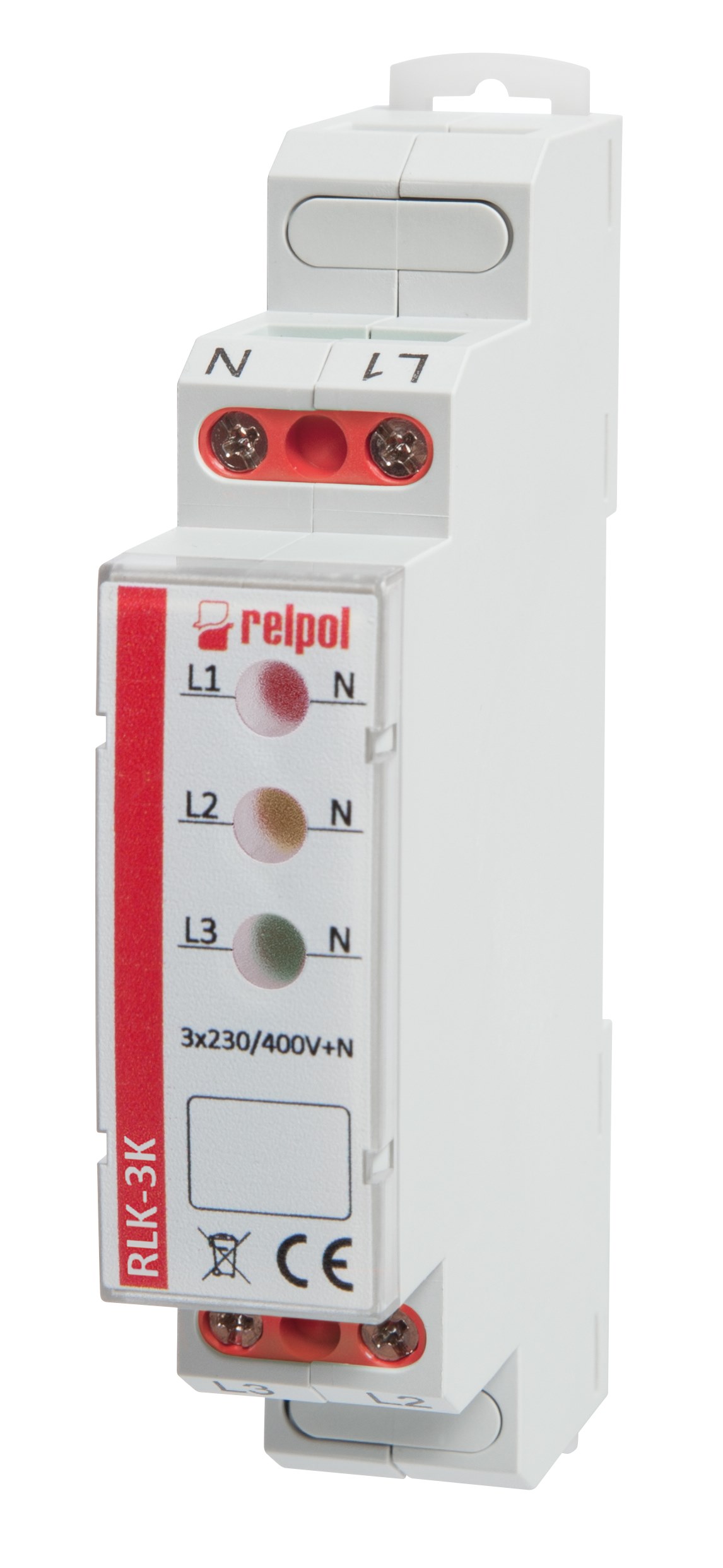

RLK-3K световой индикатор RLK-3K с тремя светодиодами LED красным, желтым и зеленым, напряжение питания AC 3(N)~ 400/230 V 50/60 Гц
Технические характеристики
Трехфазные контрольные лампы - монтажные модули:
- RLK-3G (3 x LED зеленый)
- RLK-3R (красный светодиод 3 x)
- RLK-3K (1 х светодиодный красный, 1 х светодиодный зеленый, 1 х светодиодный желтый)
|
|
РЛК-3G
|
РЛК-3R
|
РЛК-3К
|
|
Дисплей (цвета светодиодов)
|
3x зеленый
|
3x красный
|
красный, желтый, зеленый
|
|
Источник питания переменного тока
|
50/60 Гц: 3 (N) ~ 400/230 В
|
|
Расход энергии
|
DC: ≤ 1,1 Вт
|
|
Температура окружающей среды
|
работа: -20 ... + 55 ° C
|
|
Размеры мм
|
90 (98,8) х 17,5 х 64,5
|
|
Свинец
|
винтовые клеммы
|
