Двухрежимные реле RPC NEW

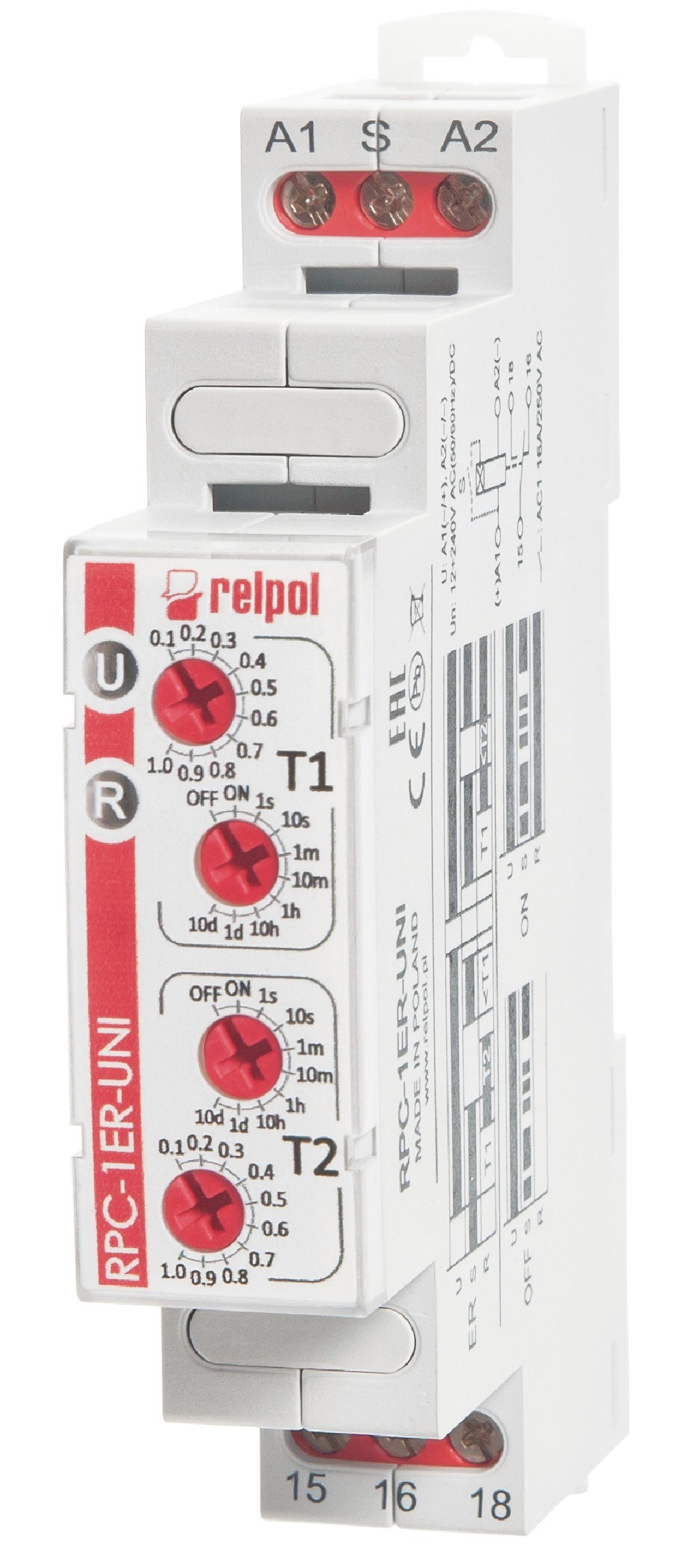

RPC-1ER-UNI RPC-1IP-UNI
RPC-1ER-A230 RPC-1IP-A230
RPC-1EA-UNI RPC-1SA-UNI
RPC-1EA-A230 RPC-1SA-A230
RPC-1ES-UNI RPC-1WT-UNI
RPC-1ES-A230 RPC-1WT-A230
RPC-1EU-UNI
RPC-1EU-A230
Независимое регулирование T1 и T2
7 версий реле с 1 временной функцией:
- RPC-1ER -... - Отсроченная активация и отсроченное выключение, контролируемое контактом S. Независимые настройки T1 и T2 раз.
- RPC-1EA -... - Отсроченное выключение и время отключения, вызванное открытием S-контакта. Независимые настройки T1 и T2 раз.
- RPC-1ES -... - Задержка включения и включения в течение установленного времени, вызванная закрытием S-контакта. Независимые настройки T1 и T2 раз.
- RPC-1EU -... - Отсроченная активация заданного времени (EW) или включение для установленного тайм-аута для установленного времени по времени, контролируемого контактом S (NWu). Независимые настройки T1 и T2 раз.
- RPC-1IP -... - циклическая работа с двумя независимыми временами T1 и T2. Работа с функцией Ii или Ip зависит от состояния управляющего контакта S.
- RPC-1SA -... - Активация заданных времен T1 и T2, управляемых контактом S. Независимые настройки времени T1 и T2.
- RPC-1WT -... - Контроль последовательности импульсов. Активация расширяется последовательными импульсами / замыканиями контакта S. Независимые настройки T1 и T2 раз.
Реле имеет 8 временных интервалов
Максимальная мощность переключения AC1 4000 ВА
Максимальное напряжение AC - 300 В контактов
Технические характеристики
|
|
RPC-1ER-...
|
RPC-1EA-...
|
RPC-1ES-...
|
RPC-1EU-...
|
RPC-1IP-...
|
RPC-1SA-...
|
RPC-1WT-…
|
|
Количество и тип контактов
|
1 СО
|
1 СО
|
1 СО
|
1 СО
|
1 СО
|
2 СО
|
2 СО
|
|
Номинальная нагрузка
|
АС1
|
16A/250VAC
|
|
DC1
|
16A/24VDC
|
|
Номинальное напряжение входа
|
АС
|
50/60Гц: 230V (RPC-...-A230)
|
|
AC/DC
|
АС: 50/60 Гц: 12...240V (RPC-...-UNI)
|
|
Размеры (мм)
|
90(98,8) х 17,5x64,5
В скобках указана длина с креплением на рейку 35 мм
|
|
Выводы
|
универсальные винтовые зажимы
|
