Назначение.
Концевые (путевые) выключатели предназначены для коммутации цепей управления в крановых электроприводах и устанавливаются в схемах управления для ограничения

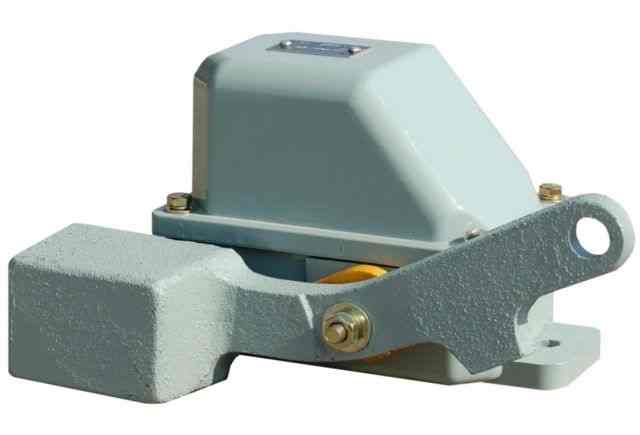

линейного передвижения механизмов: КУ-701 - при небольших величинах выбега; КУ-704, КУ-706 – с любой величины выбега; КУ-703 – ограничивает ход механизма подъема; НВ-701, НВ-702, ВУ-701, ВУ-702 – применяются в схемах различных механизмов.
Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Преимущества.
- силуминовый корпус основания и крышки;
- сальник из латуни;
- степень защиты IP44;
- полный ассортимент концевых выключателей КУ, НВ, ВУ.
Технические характеристики:
- ток продолжительного режима 10А;
- номинальное напряжение переменного тока 220, 380В;
- номинальное напряжение постоянного тока 110, 220, 440В;
- эксплуатационная частота включений до 600 в час;
- температура окружающей среды от минус 40 до плюс 40ºС;
- максимальный угол наклона рычага 30º;
- угол несрабатывания ≤ 3º;
- механическая износостойкость 1 000 000 ВО;
- число положений: 2 и 3.
Противовес с тросом для КУ-703 У1
Рычаг для КУ-703 У1
