Фильтр сетевой ФС-16М применяется для защиты вычислительной техники, промышленного электрооборудования с ЧПУ, систем связи, ИБП (UPS) и другого цифрового оборудования от высокочастотных помех и импульсных перенапряжений грозового и индустриального характера (коммутационные помехи) по сети питания.
Для «изоляции» электрических нагрузок, генерирующих значительный уровень помех, от прочих потребителей электроустановки объекта.
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1 – 99.
Климатическое исполнение – УХЛ 4.2.
Фильтр ФС-16М выполнен в корпусе, предназначенном для установки на DIN-планку 35 мм.

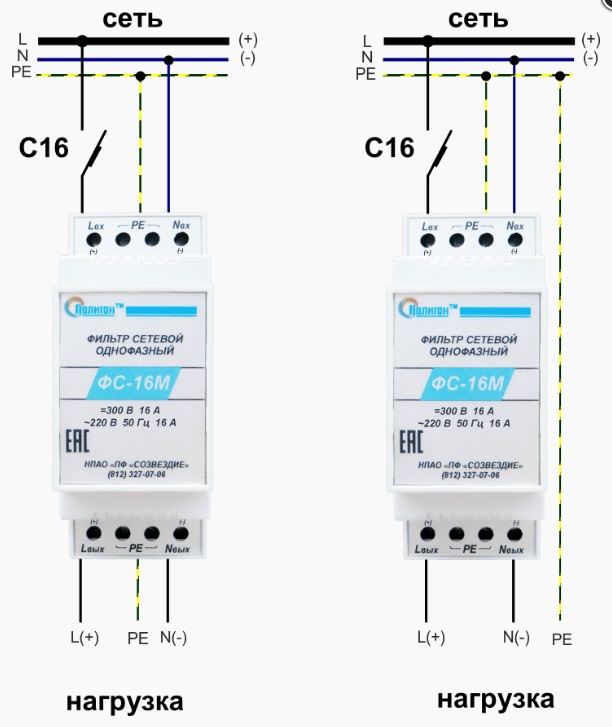

В верхней и нижней частях корпуса расположены клеммы для подключения проводов. Сдвоенные клеммы дают дополнительные возможности для коммутации.
| Параметр | Значение |
| номинальное входное напряжение | 220 В, 50 Гц |
| Максимальная мощность | 3500 Вт |
| Выходное напряжение | 220 В, 50 Гц |
| КПД, не менее | 99,5 % |
| Диапазон фильтрации (см рис.2) | 0,15–30 МГц |
| Помехоподавление в диапазоне фильтрации | 20-60 Дб |
| Максимальный импульсный ток варисторной защиты | 8 кА |
| Габаритные размеры | 54 х 90 х 60 мм |
| Масса не более | 0,2 кг |
| Частота МГц | 0,1 | 0,3 | 1,0 | 3,0 | 10,0 | 30,0 |
| Вносимое затухание Дб | 20 | 34 | 40 | 60 | 60 | 40 |
