Назначение
Реле контроля изоляции РКИ-50 предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью.
При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.
Конструкция
Блок «РКИ-50» выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.».

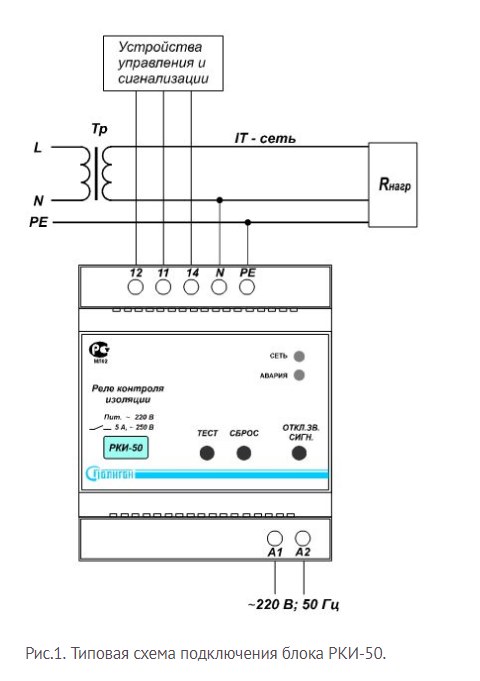

В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и других устройств управления и сигнализации.
Питание реле может осуществляться непосредственно от контролируемой сети ~220В. Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены.
Технические характеристики
| Параметр |
Значение |
| Напряжение питания |
~220±10% В, 50 Гц |
| Пороговое значение сопротивления изоляции |
50 кОм |
| Временная задержка на включение сигнализации при ухудшении изоляции, не более |
2 с |
| Измерительное напряжение |
12 В |
| Коммутируемый ток контакта (АС1 250 В) |
5 А |
| Потребляемая мощность, не более |
3 Вт |
| Габаритные размеры блока ( 4 модуля ) |
71 х 90 х 60 мм |
| Масса, не более |
0.25 кг |
| Диапазон рабочих температур (без конденсата) |
-40 … +45 °С |
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99
