НАЗНАЧЕНИЕ
Устройство автоматического ввода резерва с микропроцессорным управлением АВР–3/3–22 предназначено для контроля напряжения по двум независимым трехфазным вводам и резервирования питания двух трехфазных нагрузок с помощью внешнего исполнительного устройства, содержащего секционный переключатель.
КОНСТРУКЦИЯ СИСТЕМЫ
Блок АВР-3/3-22 выполнен в корпусе для установки на DIN-рейку или монтажную панель.
На передней панели блока находятся ручки регуляторов установки режима работы, индикаторы состояния сети и индикаторы состояния реле.
В верхней и нижней части блока находятся клеммные колодки для подключения блока.
Питание блока осуществляется от контролируемой сети.
Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99 Климатическое исполнение УХЛ 4.2
Технические характеристики
| Характеристика |
Значение |
| Номинальное рабочее напряжение |
380 В, 50 Гц |
| Верхний порог аварийного значения напряжения (фазного) «Uв» min/max |
230/270 В |
| Нижний порог аварийного значения напряжения (фазного) «Uн» min/max |
150/200 В |
| Гистерезис нижнего порога «ΔUн» min/max |
5/30 В |
| Перекос фаз «Uв-Uн» min/max |
10/100 В |
| Задержка на отключение реле при выходе за верхний порог напряжения |
100 мс |
| Задержка отключения реле основного ввода при аварии «tоткл(c)» min/max |
0/20 с |
| Задержка на включение реле резервного ввода «tвкл(c)» min/max |
0/10 с |
| Задержка на возвратное переключение на основной ввод при нормализации напряжения сети «tвозвр(м)» min/max |
0/10 (без возврата) мин |
| Коммутируемый ток контакта (АС1 250 В) max |
7 А |
| Габаритные размеры блока |
71х90х60 мм |
| Масса, не более |
0,3 кг |
Гарантийный срок – 2 года.
Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-22.

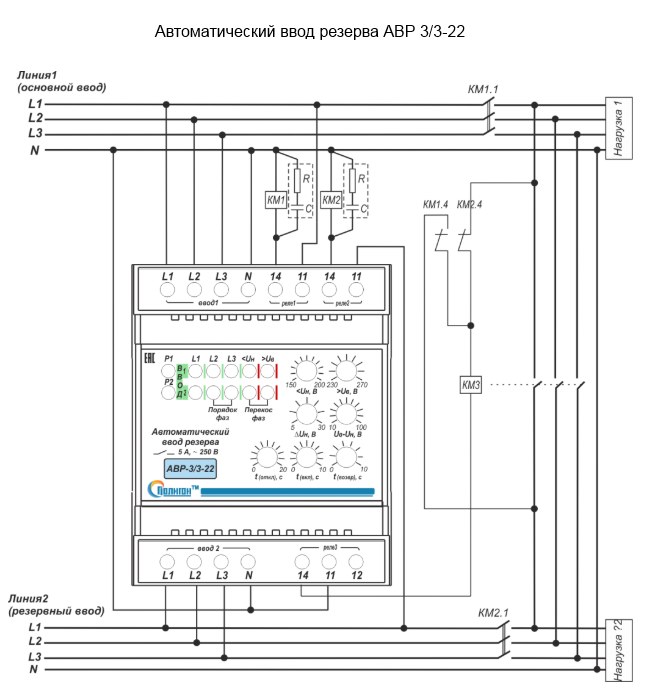

Установить блок в электрощите и произвести подключение контролируемой сети 1-го и 2-го ввода, цепей управления и сигнализации согласно маркировке: L1, L2, L3 (ВВОД 1) – фазы 1-го силового ввода; L1, L2, L3 (ВВОД 2) – фазы 2-го силового ввода; N – нейтраль (общая для основного и резервного вводов); 11 – переключающий контакт; 12 – нормально замкнутый контакт; 14 – нормально разомкнутый контакт (для внутренних реле Р1, Р2 и Р3). Сечение подключаемых проводов должно быть не менее 1,0 мм2.
Выставить необходимые параметры контролируемой сети.
Подключение производить при обесточенных вводах сети!
Запрещается: вскрывать блок, находящийся под напряжением сети.
Работа блока АВР-3/3-22
Включить трехфазную сеть по 1-му и 2-му вводу. Проконтролировать работу блока по светодиодам.
При напряжении сети, соответствующем заданным параметрам должны быть замкнуты контакты 11-12 реле Р1, Р2 и включены светодиоды «Р1», «Р2», «L1, L2, L3 – ВВОД 1» и «L1, L2, L3 – ВВОД 2».
Если при подключении контролируемой сети был нарушен порядок чередования фаз по 1-му или 2-му вводу, то происходит мигание соответствующих светодиодов «L2», «L3», при этом ни одно реле не включится. Необходимо отключить сеть, произвести перемену фаз и повторно включить сеть.
Если во время работы по 1-му или 2-му вводу возникнет авария (пропадание фазы, обрыв нейтрали или несоответствие напряжения заданным значениям), то произойдет соответственно отключение реле Р1 или Р2 и включится с временной задержкой «Δt(вкл),c» реле Р3. При нормализации напряжения сети по 1-му или 2-му вводу через время «Δt(возвр),с» устройство должно вернуться в исходное состояние (п.5.2). Все режимы работы сопровождаются включением соответствующих светодиодов, см. таблицу:
Обозначения
| Светодиод (цвет) |
Режим |
| «Р1» (зеленый) |
Включено реле Р1 |
| «Р2» (зеленый) |
Включено реле Р2 |
| «Р3» (зеленый), мигает на аварийном вводе |
Включено реле Р3 |
| L1, L2, L3 (зеленый) |
Напряжение соответствует заданному диапазону |
| <Uн (красный) |
Напряжение ниже установленного порога/ перекос фаз |
| >Uв (красный) |
Напряжение выше установленного порога/ перекос фаз |
