Ответвительные зажимы с прокалыванием изоляции провода ответвления N 616, N 640, N 70
Ответвительные зажимы N 616, N 640, N 70 предназначены для ответвления от ВЛН или от неизолированной несущей жилы СИП-1. Электрический контакт с проводом ответвления обеспечивается методом прокалывания его изоляции. Зажимы применяются для подключения зарядных проводов светильников наружного освещения, проводов абонента, проводов ввода в дом и т.п.
Характеристика
- Контакт с проводом ответвления обеспечивается прокалыванием изоляции.
- Контроль над усилием затяжки болта осуществляется применением срывной головки.
- Корпус выполнен из изоляционного материала. Устойчив к воздействию ультрафиолетовых лучей, а также другим климатическим и механическим воздействиям.
- Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
- Контакты со стороны ответвления покрыты смазкой.
Преимущества применения
- Корпуса зажимов серого цвета, что позволяет исключить ошибку по применению.
- Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
Технические характеристики
|
Позиция
|
Артикул
|
Cечение жилы, мм2
|
Усилие затяжки, Н·м
|
Размер головки, мм
|
Масса, кг
|
|
Магистрали.
|
Ответвления.
|
|
N 616
|
11203021
|
16-95
|
4-16
|
11±1,5
|
13
|
0,22
|
|
N 640
|
11200581
|
16-120
|
6-35
|
14±1,5
|
13
|
0,22
|
|
N 70
|
11200591
|
25-150
|
16-95
|
16±1,5
|
13
|
0,285
|
.jpg "Ответвительный зажим (N 640)")
.jpg "Ответвительный зажим (N 616)")

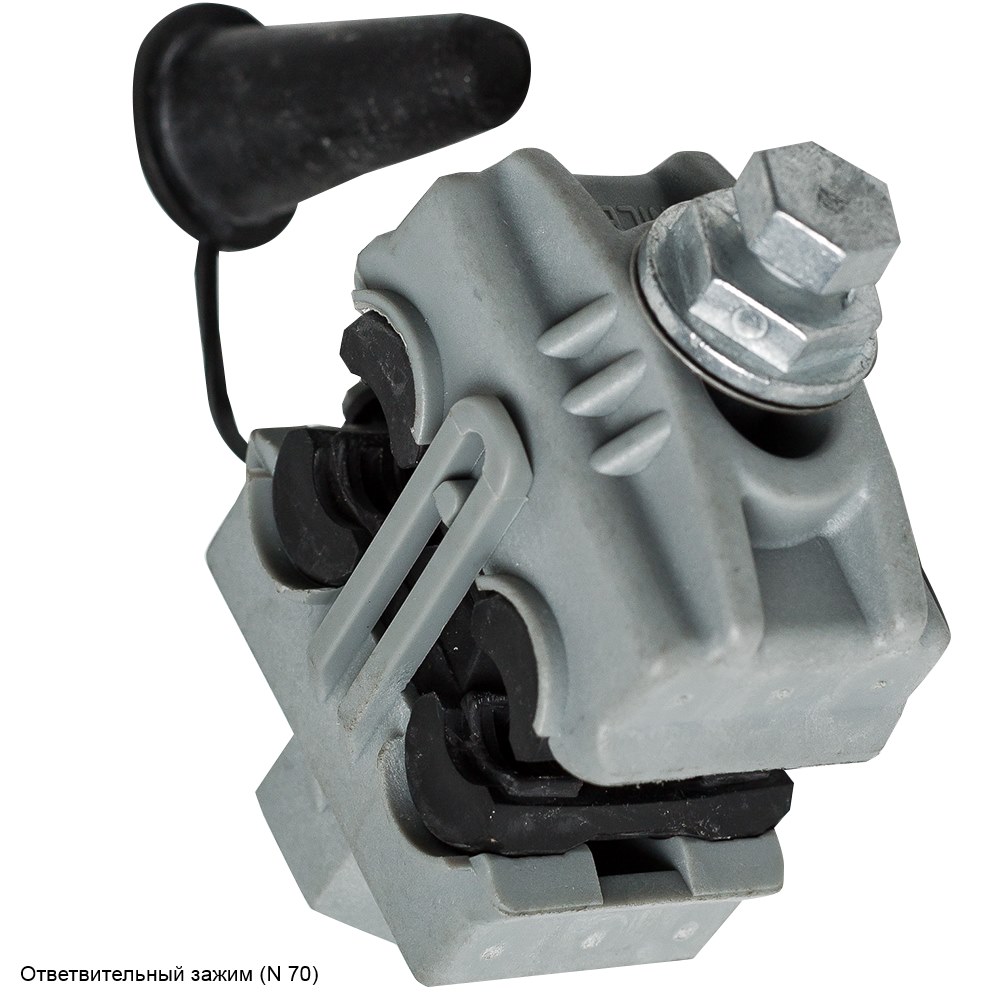

.jpg "Ответвительный зажим (N 70)")
