Ответвительные зажимы P 617, Р 619, P 14, P 18 производства НИЛЕД

Зажим ответвительный (P 14)
  • Зажим ответвительный (P 14)

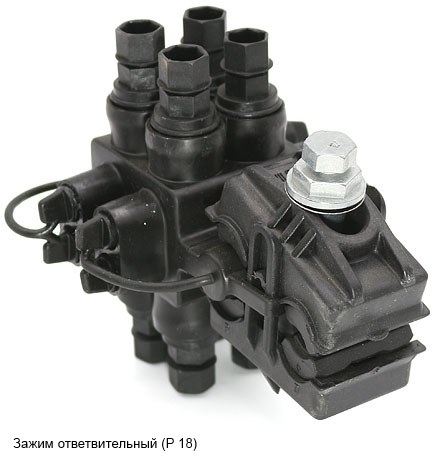

  • Зажим ответвительный (P 18)
  • Ответвительный зажим (P 617)

Файлы

Ответвительные зажимы с раздельной затяжкой проводов магистрали и ответвления Ответвительные зажимы с раздельной затяжкой проводов магистрали и ответвления
Ответвительные зажимы с раздельной затяжкой проводов магистрали и ответвления P 617, Р 619, P 14, P 18
Ответвительный прокалывающий зажим с раздельной затяжкой болтов предназначен для нескольких ответвлений алюминиевых и медных жил из одной точки.
Характеристика
  • Предназначены для алюминиевых или медных изолированных жил.
  • Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
  • Изоляция испытана напряжением 6 кВ (в течение одной минуты в воде).
  • Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.
Преимущества применения
  • На проводах магистрали не требуется снятие изоляции.
  • Соединение проводов осуществляется с раздельной затяжкой болтов.
  • В зажимах Р 617®, Р 14® и P 18® контакт обеспечивается: на магистрали — прокалывающими контактными пластинами, на ответвлении — со снятием изоляции с провода. В зажимах P 619® со стороны ответвления монтаж провода осуществляется без снятия изоляции.
Технические характериситки
Позиция
Артикул
Cечение жилы, мм2
Усилие затяжки, Н·м
Размер головки, мм
Число ответвлений
Масса, кг
Магистрали.
Ответвления.
P 617
11002741
35-150
2х6-35
14±1,5/13±1,5
13
2
0,22
P 619
11002751
35-150
2х6-35
14±1,5/13±1,5
13
2
0,22
P 14
11002821
16-150
4х1,5-356
16±2,0/6±1,0
13
4
0,285
P 18
11002831
16-150
8х1,5-16
16±2,0/6±1,0
13
8
0,3
Код Артикул Описание Сечение жилы, магистрали Сечение жилы, ответвления Заказать
354634 11002741 Ответвительный зажим (P 617) 35-150 2х6-35 Заказать
354633 11002751 Зажим ответвительный герметичный (P 619) 35-150 2х6-35 Заказать
354632 11002821 Зажим ответвительный (P 14) 16-150 4х1,5-356 Заказать
354635 11002831 Зажим ответвительный (P 18) 16-150 8х1,5-16 Заказать
;
