.jpg "Секции угловые (соединение соединителем)")
Секции угловые типа НЛ-У, предназначены для изменения направления кабельной трассы на 90º в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Соединяются с секциями прямыми (соединение соединителем) 8 соединениями с резьбой М6, дополнительный соединитель не требуется.
| Высота борта (мм)* | 50; 70; 80; 100; 150; 200 |
| Исполнение изделий | все виды |
| Толщина металла (мм) | 0,7; 1,0; 1,2; 1,5; 2,0 |
| Ширина лотков (мм)* | 100; 200; 300; 400; 500; 600 |
|

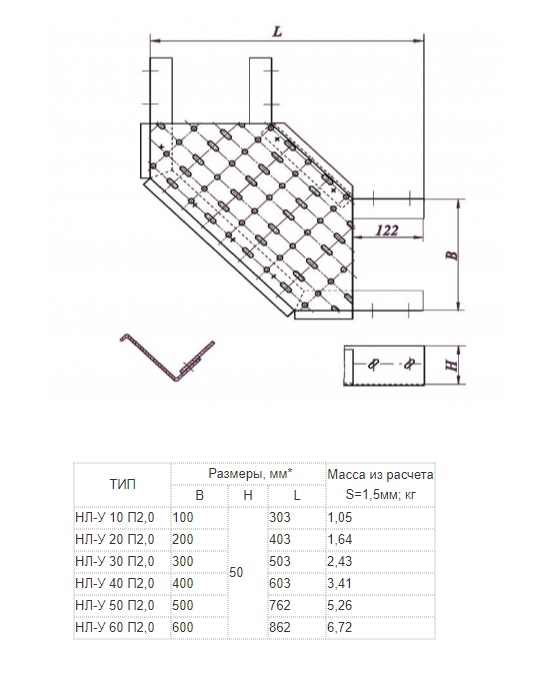

ТИП
|
Размеры, мм*
|
Масса из расчета
S=1,5мм; кг
|
||
|
B
|
H
|
L
|
||
|
НЛ-У 10 П2,0
|
100
|
50
|
303
|
1,05
|
|
НЛ-У 20 П2,0
|
200
|
403
|
1,64
|
|
|
НЛ-У 30 П2,0
|
300
|
503
|
2,43
|
|
|
НЛ-У 40 П2,0
|
400
|
603
|
3,41
|
|
|
НЛ-У 50 П2,0
|
500
|
762
|
5,26
|
|
|
НЛ-У 60 П2,0
|
600
|
862
|
6,72
|
|
