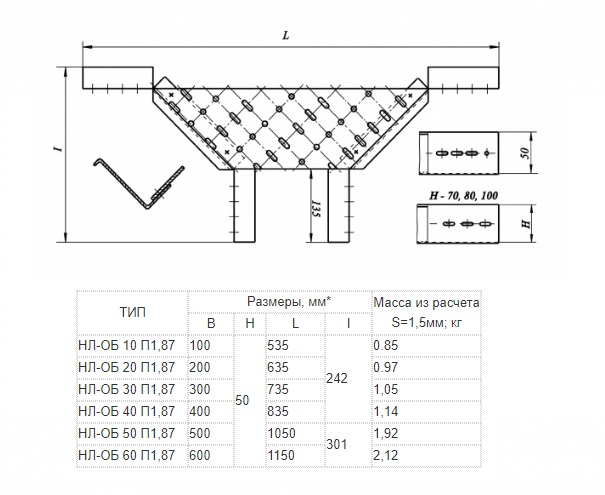

Отводы боковые типа НЛ-ОБ, предназначены для ответвления трассы на угол 90º в горизонтальной плоскости в любом месте под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Для получения боковых отводов кабельных трасс, необходимо вырезать боковую стенку лотка НЛ.
Соединяются с секциями прямыми (телескопическое соединение) 4 соединениями с резьбой М8, дополнительный соединитель не требуется.
| Высота борта (мм)* | 50; 70; 80; 100 |
| Исполнение изделий | все виды |
| Толщина металла (мм) | 0,7; 1,0; 1,2; 1,5; 2,0 |
| Ширина лотков (мм)* | 100; 200; 300; 400; 500; 600 |
|
ТИП
|
Размеры, мм*
|
Масса из расчета
S=1,5мм; кг
|
|||
|
B
|
Н
|
L
|
I
|
||
|
НЛ-ОБ 10 П1,87
|
100
|
50
|
535
|
242
|
0.85
|
|
НЛ-ОБ 20 П1,87
|
200
|
635
|
0.97
|
||
|
НЛ-ОБ 30 П1,87
|
300
|
735
|
1,05
|
||
|
НЛ-ОБ 40 П1,87
|
400
|
835
|
1,14
|
||
|
НЛ-ОБ 50 П1,87
|
500
|
1050
|
301
|
1,92
|
|
|
НЛ-ОБ 60 П1,87
|
600
|
1150
|
2,12
|
||
