Крышки лотков типа СКЛ предназначены для предотвращения попадания посторонних предметов на провода и кабели, уложенные в лотки типа ЛМГ и ЛМП и обеспечения степени защиты IP 20 по ГОСТу 14254-96. Специальная «двускатная» конструкция крышки позволяет значительно снизить снеговую нагрузку на кабельную трассу. Угол крышки составляет более 30° ,что согласно строительному СНиПу 2.01.07-85 снижает воздействие снега в два раза.
Крышки СКЛ соединение с лотком «защелкой».
| Исполнение изделий | все виды |
| Толщина изделий (мм) | 0,7; 1,0; 1,2; 1,5; 2,0. |
|
ТИП
|

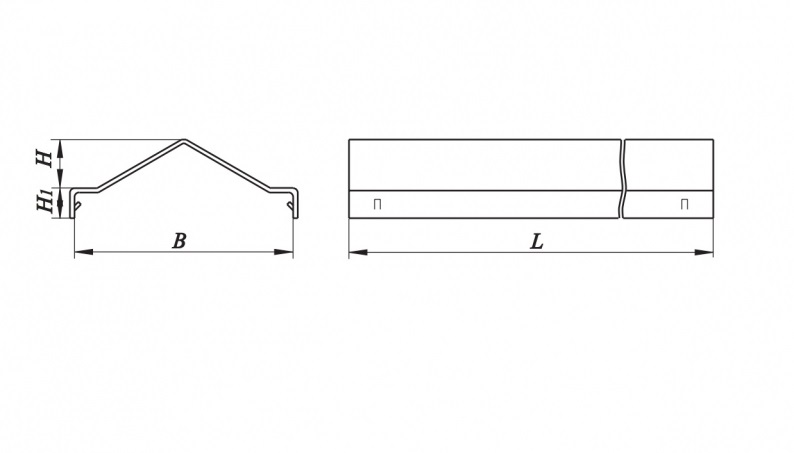

Размеры, мм
|
Масса из расчета S=1,5мм; кг
|
||||
|
B
|
H
|
Н1
|
2,0 м
|
2,5 м
|
3,0 м
|
|
|
СКЛ 100/50
|
100,5
|
20
|
21,5
|
3,70
|
4,63
|
5,56
|
|
СКЛ 100
|
16,5
|
3,44
|
4,30
|
5,16
|
||
|
СКЛ 150/50
|
150,5
|
30
|
21,5
|
4,95
|
6,19
|
7,43
|
|
СКЛ 150
|
16,5
|
4,68
|
5,85
|
7,02
|
||
|
СКЛ 200/50
|
200,5
|
45
|
21,5
|
6,35
|
7,94
|
9,53
|
|
СКЛ 200
|
16,5
|
4,68
|
5,85
|
7,02
|
||
|
СКЛ 250/50
|
250,5
|
60
|
21,5
|
7,69
|
9,61
|
11,53
|
|
СКЛ 250
|
16,5
|
7,43
|
9,29
|
11,15
|
||
|
СКЛ 300/50
|
300,5
|
80
|
21,5
|
9,18
|
11,48
|
13,78
|
|
СКЛ 300
|
16,5
|
8,92
|
11,15
|
13,38
|
||
|
СКЛ 400/50
|
400,5
|
110
|
21,5
|
11,94
|
14,93
|
17,92
|
|
СКЛ 400
|
16,5
|
11,67
|
14,59
|
17,51
|
||
|
СКЛ 500/50
|
500,5
|
140
|
21,5
|
14,72
|
18,40
|
22,08
|
|
СКЛ 500
|
16,5
|
14,42
|
18,03
|
21,64
|
||
|
СКЛ 600/50
|
600,5
|
170
|
21,5
|
17,43
|
21,79
|
26,15
|
|
СКЛ 600
|
16,5
|
17,16
|
21,45
|
25,74
|
||
