Применяется при прокладке силовых кабелей напряжением до 10 кВ и совместно силовых и контрольных кабелей по площадкам обслуживания, фермам, колоннам и стенам под перекрытиями внутри зданий и сооружений, а также на открытом воздухе по специальным и технологическим эстакадам и другим опорным конструкциям.
Соединение коробов производится с помощью комплекта метизов с резьбой М10.
| Исполнение изделий | все виды. |
| Каркас короба | уголок 50х50 S=5,0 ГОСТ 8509-93. |
| Толщина обшивки (мм) | 1,5; 2,0 |
|

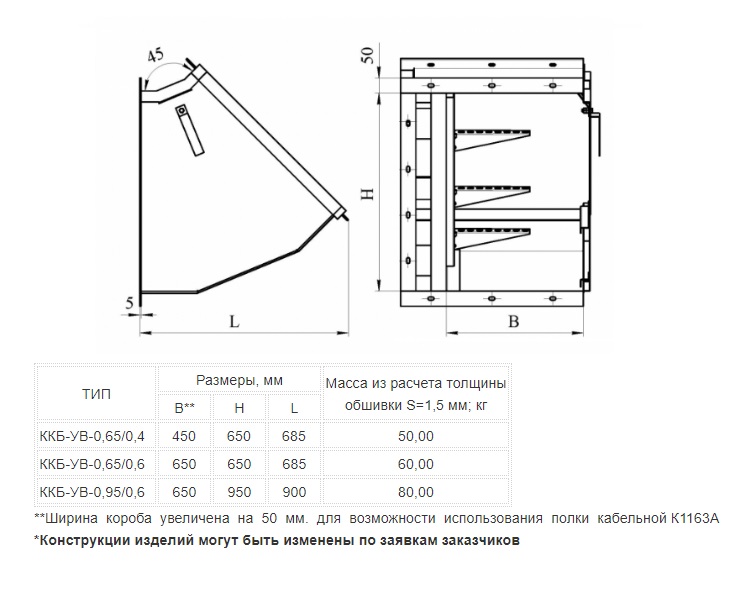

ТИП
|
Размеры, мм
|
Масса из расчета толщины
обшивки S=1,5 мм; кг
|
||
| В** | Н | L | ||
| ККБ-УВ-0,65/0,4 | 450 | 650 | 685 | 50,00 |
| ККБ-УВ-0,65/0,6 | 650 | 650 | 685 | 60,00 |
| ККБ-УВ-0,95/0,6 | 650 | 950 | 900 | 80,00 |
