НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные кабельные вводы FECA для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки надежно защищают кабель от случайного выдергивания, используются в местах, где необходимо иметь уплотнение IP 66/67/68 на внешней оболочке кабеля и взрывозащищенное уплотнение на оболочке под броней. Взрывозащищенные кабельные вводы FECA в соответствии с нормами могут применяться для прямого ввода в составе взрывонепроницаемых оболочек подгрупп IIА, IIВ+Н2, IIC, объем которых превышает 2000 куб. см. Это позволяет отказаться от кабельных вводов с разделительным барьером под заливку компаундом.
Самым важным нововведением является использование одного уплотнительного кольца на весь диапазон диаметров обжимаемого кабеля, которое надежно обжимает входящий кабель и обеспечивает взрывозащиту вида “Exd”. Одно уплотнительное кольцо в сборе с оправкой или кабелем, выдерживает усилие в Ньютонах, равное 20-кратному значению (в миллиметрах) диаметра оправки или кабеля. Это позволяет использовать взрывозащищенные кабельные вводы без дополнительного обеспечения разгрузки кабеля.
Зажимное кольцо брони позволяет использовать кабельный ввод FECA для всех типов брони/оплетки кабеля: с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней. В комплект поставки в РФ входят два зажимных кольца брони, что позволяет обжимать броню от 0 до 4мм (в зависимости от размера кабеля). Внешнее уплотнительное кольцо для защиты IP предотвращает попадание влаги в кабельный ввод, что может стать причиной разрушения брони/оплетки.
Взрывозащищенные кабельные вводы FECA обеспечивают непрерывность цепи заземления между броней/оплеткой кабеля и корпусом ввода зажимным кольцом брони/оплетки, сопротивление менее 0,1 Ом, обеспечивают защиту от электромагнитных помех. Для защиты при длительном затоплении брони/оплетки кабеля применяется водонепроницаемая изоляция CRV-DTS01. Кабельные вводы соответствуют требованиям DTS01.
Взрывозащищенные кабельные вводы FECA могут применяются для кабелей с рабочим напряжением более 3,3 кВ.
Взрывозащищенные кабельные вводы FECA полностью совместимы для использования с оборудованием, имеющим маркировку ExnR.
Взрывозащищенные кабельные вводы FECA по конструкции обеспечивают разгрузку кабеля. Данные кабельные вводы обеспечивают защиту от выдергивания, не повреждая структуру оболочки кабеля и проводников, а так же не допускают их пережатия.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – горнодобывающая промышленность – морской и речной транспорт |

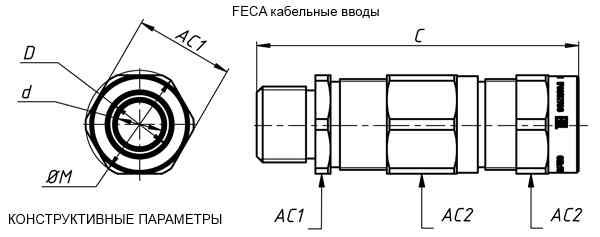

| Код | Артикул | Описание | Резьба | AC1 | AC2 | Диаметр M | C | Диаметр обжимаемого кабеля | Вес (кг) | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|

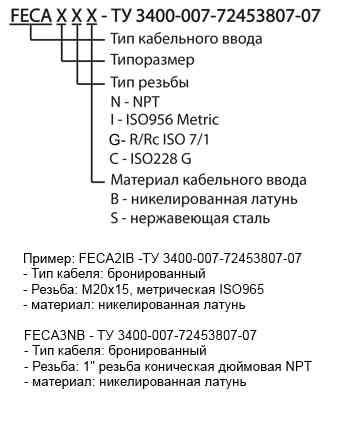

| 284839 | FECA01I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M16 x 1,5 | 24 | 24 | 26 | 79 | Внутренний d 3 - 8 мм; Внешний d 8 - 1 мм | 0,20 | Заказать |
| 284828 | FECA01N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 3/8" NPT | 24 | 24 | 26 | 80 | Внутренний d 3 – 8мм; Внешний d 8 – 12мм | 0,20 | Заказать |
| 284840 | FECA1I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M20 x 1,5 | 26 | 26 | 28,5 | 83 | Внутренний d 6 - 12 мм; Внешний d 9 - 17 мм | 0,15 | Заказать |
| 284829 | FECA1N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 1/2" NPT | 26 | 26 | 28,5 | 85 | Внутренний d 6 - 12 мм; Внешний d 9 - 17 мм | 0,19 | Заказать |
| 284841 | FECA2I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M25 x 1,5 | 34 | 34 | 38 | 96 | Внутренний d 12 - 1 мм; Внешний d 15 - 25 мм | 0,27 | Заказать |
| 284830 | FECA2N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 3/4" NPT | 34 | 34 | 38 | 98 | Внутренний d 12 - 18 мм; Внешний d 15 - 25 мм | 0,31 | Заказать |
| 284842 | FECA3I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M32 x 1,5 | 40 | 40 | 44,5 | 106 | Внутренний d 18 - 25 мм; Внешний d 21 - 31 мм | 0,37 | Заказать |
| 284831 | FECA3N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 1" NPT | 40 | 40 | 44,5 | 115 | Внутренний d 18 - 25 мм; Внешний d 21 - 3 мм | 0,42 | Заказать |
| 284843 | FECA4I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M40 x 1,5 | 50 | 50 | 56 | 103 | Внутренний d 25 - 31 мм; Внешний d 27 - 37 мм | 0,57 | Заказать |
| 284832 | FECA4N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 1 1/4" NPT | 50 | 50 | 56 | 110 | Внутренний d 25 - 31 мм; Внешний d 27 - 37 мм | 0,62 | Заказать |
| 284844 | FECA5I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M50 x 1,5 | 57 | 60 | 67 | 111,5 | Внутренний d 31 - 39 мм; Внешний d 38 - 46 мм | 0,92 | Заказать |
| 284833 | FECA5N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 1 1/2" NPT | 57 | 60 | 67 | 119 | Внутренний d 31 - 39 мм; Внешний d 38 - 46 мм | 0,94 | Заказать |
| 284845 | FECA6I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M63 x 1,5 | 68 | 70 | 77 | 121,5 | Внутренний d 39 - 47 мм; Внешний d 45 - 53 мм | 1,41 | Заказать |
| 284834 | FECA6N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 2" NPT | 68 | 70 | 77 | 131 | Внутренний d 39 - 47 мм; Внешний d 45 - 53 мм | 1,45 | Заказать |
| 284846 | FECA7I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M75 x 1,5 | 80 | 80 | 88 | 124 | Внутренний d 47 - 55 мм; Внешний d 55 - 65 мм | 1,8 | Заказать |
| 284835 | FECA7N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 2 1/2" NPT | 80 | 80 | 88 | 134 | Внутренний d 47 - 55 мм; Внешний d 55 - 65 мм | 2,0 | Заказать |
| 284848 | FECA8I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M90 x 1,5 | 95 | 97 | 105 | 132 | Внутренний d 63 - 71 мм; Внешний d 71 - 81 мм | 2,6 | Заказать |
| 284837 | FECA8N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 3" NPT | 95 | 97 | 105 | 142 | Внутренний d 63 - 71 мм; Внешний d 71 - 81 мм | 2,8 | Заказать |
| 284847 | FECAS7I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M75 x 1,5 | 90 | 92 | 102 | 124 | Внутренний d 55 - 63 мм; Внешний d 65 - 75 мм | 2,3 | Заказать |
| 284836 | FECAS7N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 2 1/2" NPT | 90 | 92 | 102 | 134 | Внутренний d 55 - 63 мм; Внешний d 65 - 75 мм | 2,5 | Заказать |
| 284849 | FECAS8I | Взрывозащищенные кабельные вводы FECA, метрическая резьба ISO 965 Metric | M90 x 1,5 | 102 | 108 | 118 | 132 | Внутренний d 71 - 79 мм; Внешний d 81 – 91мм | 2,9 | Заказать |
| 284838 | FECAS8N | Взрывозащищенные кабельные вводы FECA, резьба коническая дюймовая NPT | 3" NPT | 102 | 108 | 118 | 142 | Внутренний d 71 - 79 мм; Внешний d 81 - 91 мм | 3,1 | Заказать |
