НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные посты управления и индикации серии ЩОРВЕ-КП применяются во взрывоопасных зонах в нефтяной, газовой, химической, фармацевтической и пищевой промышленности, в металлургии, энергетике и др. Взрывозащищенные посты серии ЩОРВЕ-КП служат для управления различными аппаратами и механизмами (насосами, вентиляторами, мешалками и др.) Гибкая модульная система постов достигается применением различных типоразмеров корпусов и разнообразных управляющих и индикационных модулей серии XB. Одним из преимуществ постов ЩОРВЕ-КП являются яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др. Установка элементов управления и индикации, и комплектации кабельными вводами производиться исходя из требований заказчика.
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность |
– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
|
Температура окружающей
среды, °С: |
-60...+40/+60 |
|
Максимальное напряжение, В:
|
380 |
|
Максимальная сила тока, А:
|
16 |
|
Размещение кабельных вводов:
|
По спецификации заказчика. Для данных типов постов не используются кабельные вводы с конической резьбой |
|
Материал корпуса:
|
Полиэстер, армированный стекловолокном, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению |
| Класс защиты от поражения электрическим током: |
I (класс II по требованию)
|
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |

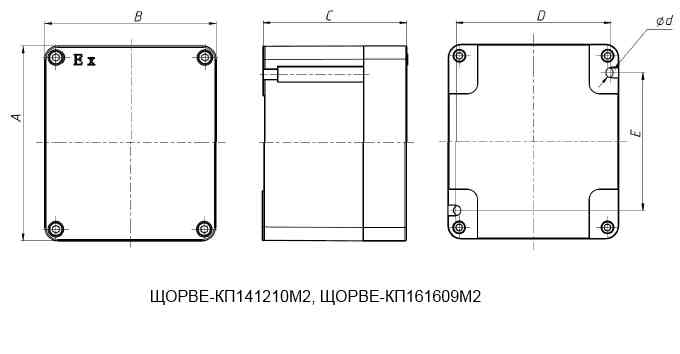

| Код | Артикул | Описание | A | B | C | D (мм) | d | E | I | Заказать |
|---|---|---|---|---|---|---|---|---|---|---|
| 283213 | ЩОРВЕ-КП141210M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 3 | 148,5 | 129,5 | 109 | 118 | 8 | 105,5 | - | Заказать |
| 283214 | ЩОРВЕ-КП161609M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 4 | 160 | 160 | 92,5 | 148 | 8 | 19 | - | Заказать |
| 283215 | ЩОРВЕ-КП221512M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 6 | 224,5 | 149,5 | 121 | 135 | 6,6 | 182 | - | Заказать |
| 283216 | ЩОРВЕ-КП221515M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 6 | 224,5 | 149,5 | 151 | 135 | 6,6 | 182 | - | Заказать |
| 283217 | ЩОРВЕ-КП261812M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 9 | 259,5 | 180 | 121 | 163,5 | 6,6 | 217 | - | Заказать |
| 283218 | ЩОРВЕ-КП302113M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 10 | 299 | 209 | 134 | 195 | 6,6 | 254 | - | Заказать |
| 283219 | ЩОРВЕ-КП332212M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 16 | 329,5 | 224 | 123 | 210 | 6,6 | 286 | - | Заказать |
| 283220 | ЩОРВЕ-КП332215M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 16 | 329,5 | 224 | 153 | 210 | 6,6 | 285 | - | Заказать |
| 283221 | ЩОРВЕ-КП363616M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 27 | 360 | 360 | 161,5 | 342 | 8,8 | 297 | - | Заказать |
| 283222 | ЩОРВЕ-КП423019M2 | Макс. кол-во элементов управления и индикации на крышке корпуса - 25 | 420 | 300 | 187,5 | 287,5 | 8,8 | 362 | - | Заказать |
| 283223 | ЩОРВЕ-КП723616M2 | Уточняется при заказе | 720 | 360 | 162 | 335 | 8,8 | 311 | 347 | Заказать |
| 283224 | ЩОРВЕ-КП723622M2 | Уточняется при заказе | 720 | 360 | 221 | 331 | 8,8 | 311 | 347 | Заказать |
| 283225 | ЩОРВЕ-КП723624M2 | Уточняется при заказе | 720 | 360 | 243 | 332 | 8,8 | 311 | 347 | Заказать |
