Наконечники болтовые с гальваническим покрытием 3НБЕ-(Л)
- Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие корпуса и болтов: гальваническое
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- Лопатка болтовых наконечников сечением 500/630 и 800 расположена центрально-симметрично относительно оси болтового наконечника.
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Технические характеристики
|
|
3НБЕ-300/400(Л)
|
3НБЕ-500/630(Л)
|
|
Сечение (мм²)
|
300/ 400
|
500/ 630
|
|
Напряжение
|
10 кВ
|
|
Болтов
|
3
|
|
Расположение болтов
|
угловое
|
|
Отверстие под кабельную жилу
|
эксцентриковое
|
|
Материал корпуса и болтов
|
специальный алюминиевый сплав
|
|
Покрытие корпуса и болтов
|
гальваническое
|
 Наконечники болтовые с гальваническим покрытием .jpg "3НБЕ-(Л) Наконечники болтовые с гальваническим покрытием")
 Наконечники болтовые с гальваническим покрытием .jpg "3НБЕ-(Л) Наконечники болтовые с гальваническим покрытием")

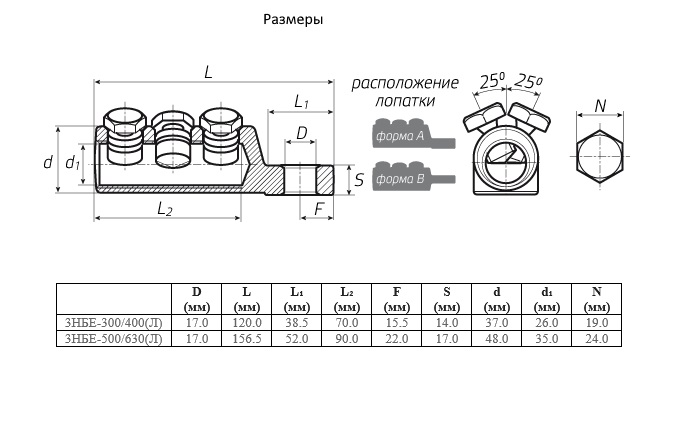

.jpg "Размеры 3НБЕ-(Л)")
