Разъемы плоские «папа» с термоусаживаемой манжетой РПИ-П-Т
- Предназначены для формирования быстроразъемных соединений многопроволочных медных проводов
- Материал изоляции: сшитый полиэтилен. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
- термоусаживаемая трубка с клеевым слоем обеспечивает полную герметичность и антикоррозионную защиту контактного соединения после усадки

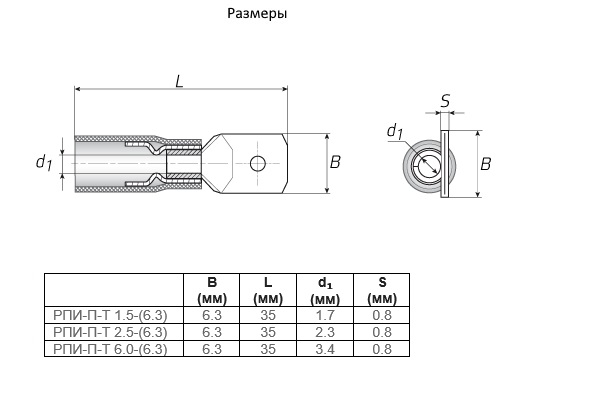

- Размер контакта определяется шириной «В» клеммы РПИ-П-Т
- Опрессовка проводников поверх изолирующей манжеты
Технические характеристики
|
Наименование
|
Сечение
(мм²)
|
Ток
(А)
|
Размер контакта
|
Цвет манжеты
|
|
РПИ-П-Т 1.5-(6.3)
|
0.5–1.5
|
10
|
6.3х0.8 мм
|
красный
|
|
РПИ-П-Т 2.5-(6.3)
|
1.5-2.5
|
15
|
6.3х0.8 мм
|
синий
|
|
РПИ-П-Т 6.0-(6.3)
|
4.0-6.0
|
24
|
6.3х0.8 мм
|
желтый
|
