РППИ-М Разъемы плоские полностью изолированные «мама» в ПВХ корпусе производства КВТ

РППИ-М Разъемы плоские полностью изолированные _мама_ в ПВХ корпусе
  • РППИ-М Разъемы плоские полностью изолированные _мама_ в ПВХ корпусе
  • Размеры РППИ-М
  • РППИ-М разъемы
РППИ-М Разъемы плоские полностью изолированные «мама» в ПВХ корпусе
  • Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа» или наконечниками типа «папа»
  • Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал разъема: латунь марки Л63
  • Покрытие разъема: электролитическое лужение
  • Максимальное напряжение: 400 В
  • Особенности конструкции:
    • разъемы интегрированы в полностью изолированный корпус, обеспечивающий механическую защиту и изоляцию разъемного соединения
    • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
  • Опрессовка проводника поверх изолирующей манжеты
Технические характеристики

   Наименование
   Сечение
(мм²)
    Ток
(А)
   Размер контакта
   Цвет манжеты
РППИ-М 1.5-(2.8)
0.5–1.5
10
2.8х0.8 мм
красный
РППИ-М 1.5-(4.8)
0.5–1.5
10
4.8х0.8 мм
красный
РППИ-М 1.5-(6.3)
0.5–1.5
10
6.3х0.8 мм
красный
РППИ-М 2.5-(4.8)
1.5-2.5
15
4.8х0.8 мм
синий
РППИ-М 2.5-(6.3)
1.5-2.5
15
6.3х0.8 мм
синий
РППИ-М 6.0-(6.3)
4.0-6.0
24
6.3х0.8 мм
желтый
Код Артикул Тип Сечение (мл.кв) Ток (А) Размер контакта Цвет манжеты Количество в упаковке (шт) Заказать
381603 49619 РППИ-М 1.5-(4.8)  0.5–1.5 10 4.8х0.8 мм красный 500шт. Заказать
381604 49620 РППИ-М 1.5-(6.3)  0.5–1.5 10 6.3х0.8 мм красный 500шт. Заказать
381606 49623 РППИ-М 2.5-(6.3)  1.5-2.5 15 6.3х0.8 мм синий 500шт. Заказать
381607 49624 РППИ-М 6.0-(6.3)  4.0-6.0 24 6.3х0.8 мм желтый 500шт. Заказать
381602 50201 РППИ-М 1.5-(2.8)  0.5–1.5 10 2.8х0.8 мм красный 500шт. Заказать
381605 74252 РППИ-М 2.5-(4.8)  1.5-2.5 15 4.8х0.8 мм синий 500шт. Заказать

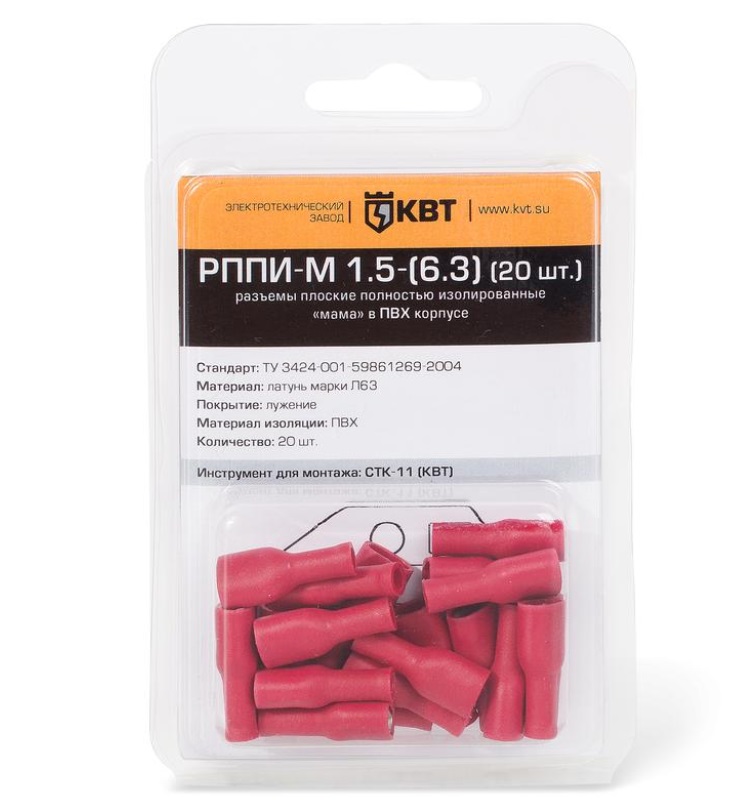

381661 75358 РППИ-М 1.5-(6.3) 0.5–1.5 10 6.3х0.8 мм красный 20шт. Заказать
381662 75361 РППИ-М 2.5-(6.3) 1.5-2.5 15 6.3х0.8 мм синий 20шт. Заказать
381663 75362 РППИ-М 6.0-(6.3) 4.0-6.0 24 6.3х0.8 мм желтый 10шт. Заказать
;
