НБ Наконечники болтовые с рядным расположением болтов производства КВТ

Наконечник болтовой 2НБ
  • Наконечник болтовой 2НБ

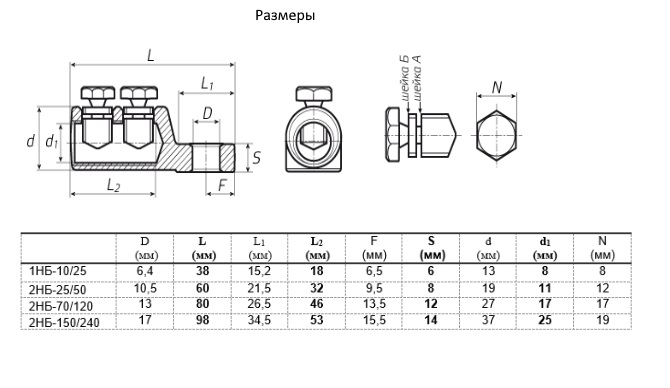

  • размеры НБ

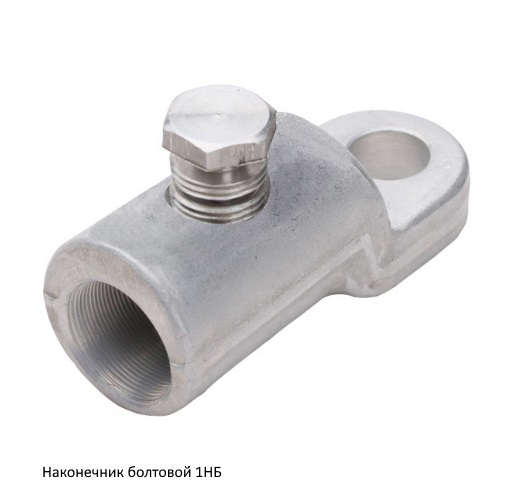

  • Наконечник болтовой 1НБ
Наконечники болтовые с рядным расположением болтов НБ
  • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе наконечника
  • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Технические характеристики


   1НБ-10/25
   2НБ-25/50
   2НБ-70/120
   2НБ-150/240
Кол-во болтов:
1
2
2
2
Диапазон сечений (мм2 ):
10-25
25-50
70-120
150-240
Напряжение:
10 кВ
Расположение болтов:
рядное
Отверстие под кабельную жилу:
эксцентриковое

Код Артикул Тип Количество болтов Диапазон сечений Длина (мм) Количество в упаковке (шт) Заказать
381460 65817 2НБ-25/50 2 25-50 60 10шт. Заказать
381461 65818 2НБ-70/120 2 70-120 80 10шт. Заказать
381462 65819 2НБ-150/240 2 150-240 98 5шт. Заказать
381459 65908 1НБ-10/25 1 10-25 38 10шт. Заказать
;
