ЩРн серии PRO IP54 производства IEK

ЩРн-2x24з-1 У2 IP54 PRO
  • ЩРн-2x24з-1 У2 IP54 PRO

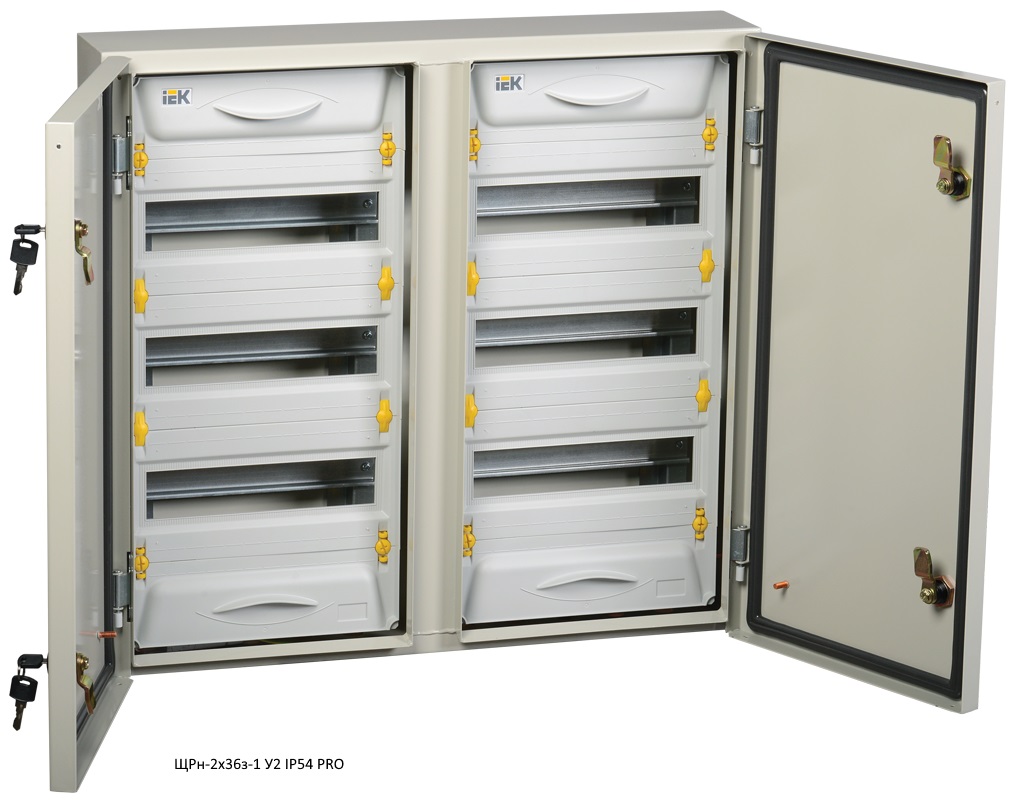

  • ЩРн-2x36з-1 У2 IP54 PRO
  • ЩРн-2x48з-1 У2 IP54 PRO
  • ЩРн-12з-1 У2 IP54 PRO
  • ЩРн-12мз-1 У2 IP54 PRO
  • ЩРн-18з-1 У2 IP54 PRO
  • ЩРн-24з-1 У2 IP54 PRO
  • ЩРн-36з-1 У2 IP54 PRO
  • ЩРн-48з-1 У2 IP54 PRO

Файлы

Руководство по эксплуатации ЩРн PRO IP54 Руководство по эксплуатации ЩРн PRO IP54
Корпуса распределительные ЩРН(В) серии PRO предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.

Удобство и простота сборки благодаря съемной монтажной раме.

Высокая электробезопасность - наличие защитной оперативной панели.

Жесткость конструкции.

Возможность установки шин сверху и снизу.

Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.

Жесткая и легкая конструкция.

Унифицированный модельный ряд.

Стильный дизайн.

Сертификат соответствия.

Технические характеристики
  • Вид установки: навесной, встраиваемый
  • Номинальный ток: до 125А
  • Тип покрытия: порошковое, шагрень (матовое)
  • Цвет: IP31 - RAL 7035; IP54 - RAL 7032
  • Степень защиты: навесных – IP31, IP54; встраиваемых - IP31
  • Тип применяемых аппаратов: модульные
  • Климатическое исполнение: УХЛ3 для IP31; У2 для IP54
  • Ввод проводников: ЩРВ серии PRO – сверху и снизу; ЩРН серии PRO - снизу
  • Толщина металла, мм: 0,8–1,0
  • Угол открытия двери: 105°
Код Артикул Наименование Габаритные размеры, мм Заказать
388085 MKM16-N-12-54-ZU Корпус металлический ЩРн-12з-1 У2 IP54 PRO 329х310х138 Заказать
388086 MKM16-N-12m-54-ZU Корпус металлический ЩРн-12мз-1 У2 IP54 PRO 260х310х128 Заказать
388087 MKM16-N-18-54-ZU Корпус металлический ЩРн-18з-1 У2 IP54 PRO 262х440х120 Заказать
388088 MKM16-N-24-54-ZU Корпус металлический ЩРн-24з-1 У2 IP54 PRO 454х310х138 Заказать
388089 MKM16-N-2X24-54-ZU Корпус металлический ЩРн-2x24з-1 У2 IP54 PRO 454х620х138 Заказать
388090 MKM16-N-2X36-54-ZU Корпус металлический ЩРн-2x36з-1 У2 IP54 PRO 579х620х138 Заказать
388091 MKM16-N-2X48-54-ZU Корпус металлический ЩРн-2x48з-1 У2 IP54 PRO 704х620х138 Заказать
388092 MKM16-N-36-54-ZU Корпус металлический ЩРн-36з-1 У2 IP54 PRO 579х310х138 Заказать
388093 MKM16-N-48-54-ZU Корпус металлический ЩРн-48з-1 У2 IP54 PRO 704х310х138 Заказать
;
