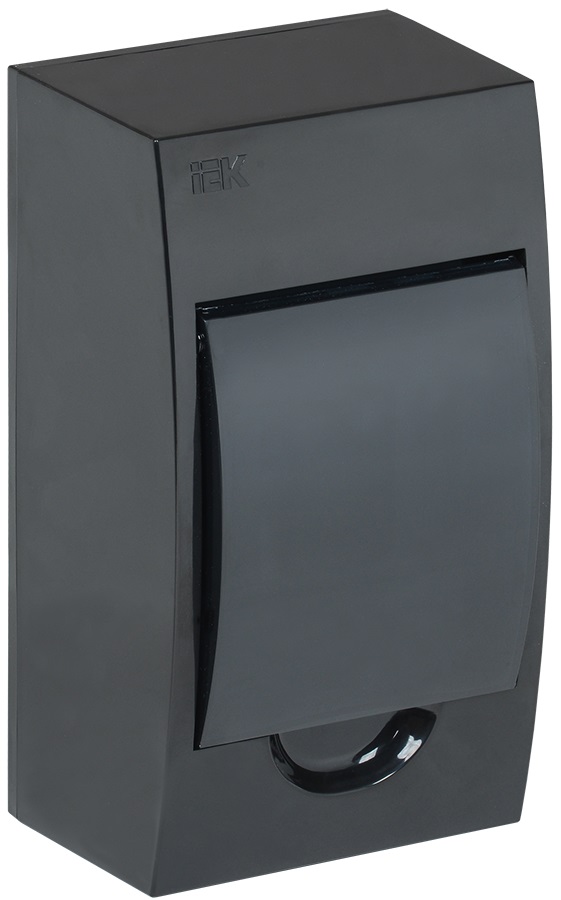

ЩРН(В)-П черные с черной дверью производства IEK

ЩРВ-П-6 черный черная дверь
  • ЩРВ-П-6 черный черная дверь
  • ЩРВ-П-12 черный черная дверь
  • ЩРВ-П-18 черный черная дверь
  • ЩРВ-П-24 черный черная дверь
  • ЩРН-П-4 черный черная дверь
  • ЩРН-П-18 черный черная дверь
  • ЩРН-П-24 черный черная дверь
  • ЩРН-П-36 черный черная дверь

Файлы

Руководство по эксплуатации Руководство по эксплуатации
ЩРН(В)-П черные с черной дверью
Используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Надежная современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации.

Ударопрочный, самозатухающий АБС-пластик.
Вертикальное расположение корпуса и крышки.
Простой и быстрый монтаж - отверстия для крепления корпуса.
Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон.
Наличие специальной планки для крепления нулевой шины.
Маркировочная лента входит в комплект изделия.
Универсальные винты.
Надежная DIN-рейка.
Технические характеристики

ЩРВ-П-12
ЩРВ-П-18
ЩРВ-П-24
ЩРВ-П-36
ЩРВ-П-4
ЩРВ-П-6
ЩРВ-П-8
Тип монтажа:
Встраиваемый
Кол-во рядов:
1
1
2
3
1
1
1
Ширина по количеству модульных расстояний:
12
18
24
36
4
6
8
Тип крышки:
Закрытого типа (закрывающаяся)
Материал корпуса:
АБС-пластик
Высота:
222.0 мм
252.0 мм
345.0 мм
503.0 мм
222.0 мм
222.0 мм
222.0 мм
Ширина:
280.0 мм
398.0 мм
300.0 мм
342.0 мм
136.0 мм
172.0 мм
208.0 мм
Глубина:
92.0 мм
102.0 мм
102.0 мм
102.0 мм
92.0 мм
92.0 мм
92.0 мм
Цвет:
Черный
Степень защиты - IP:
IP41
Климатическое исполнение:
УХЛ3
Номин раб напряжение:
230/400 В
Номин электр прочность изоляции:
660 В
Класс электробезопасности:
II
Вес:
0.62 кг
0.96 кг
1.11 кг
1.85 кг
0.36 кг
0.41 кг
0.49 кг
Температура эксплуатации:
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
Статическая нагрузка:
13.5 Н
20.0 Н
27.0 Н
40.0 Н
4.5 Н
7.0 Н
9.0 Н

Технические характеристики

ЩРН-П-12
ЩРН-П-18
ЩРН-П-24
ЩРН-П-36
ЩРН-П-4
ЩРН-П-6
ЩРН-П-8
Тип монтажа:
Навесной
Кол-во рядов:
1
1
2
3
1
1
1
Ширина по количеству модульных расстояний:
12
18
24
36
4
6
8
Тип крышки:
Закрытого типа (закрывающаяся)
Материал корпуса:
АБС-пластик
Высота:
200.0 мм
220.0 мм
327.0 мм
473.0 мм
200.0 мм
200.0 мм
200.0 мм
Ширина:
255.0 мм
365.0 мм
270.0 мм
307.0 мм
112.0 мм
148.0 мм
184.0 мм
Глубина:
95.0 мм
100.0 мм
102.0 мм
105.0 мм
92.0 мм
95.0 мм
95.0 мм
Цвет:
Черный
Степень защиты - IP:
IP41
Климатическое исполнение:
УХЛ3
Номин раб напряжение:
230/400 В
Номин электр прочность изоляции:
660 В
Класс электробезопасности:
II
Вес:
0.65 кг
0.93 кг
1.17 кг
1.92 кг
0.32 кг
0.43 кг
0.49 кг
Температура эксплуатации:
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
-20...+80 °C
Статическая нагрузка:
13.5 Н
20.0 Н
27.0 Н
40.0 Н
4.5 Н
7.0 Н
9.0 Н

Код Артикул Наименование Заказать
387917 MKP13-N-04-41-K02 Корпус модульный пл. нав. ЩРН-П-4 черный черн. дв. IP41 IEK Заказать
387918 MKP13-N-06-41-K02 Корпус модульный пл. нав. ЩРН-П-6 черный черн. дв. IP41 IEK Заказать
387919 MKP13-N-08-41-K02 Корпус модульный пл. нав. ЩРН-П-8 черный черн. дв. IP41 IEK Заказать
387920 MKP13-N-12-41-K02 Корпус модульный пл. нав. ЩРН-П-12 черный черн. дв. IP41 IEK Заказать
387921 MKP13-N-18-41-K02 Корпус модульный пл. нав. ЩРН-П-18 черный черн. дв. IP41 IEK Заказать
387922 MKP13-N-24-41-K02 Корпус модульный пл. нав. ЩРН-П-24 черный черн. дв. IP41 IEK Заказать
387923 MKP13-N-36-41-K02 Корпус модульный пл. нав. ЩРН-П-36 черный черн. дв. IP41 IEK Заказать
387924 MKP13-V-04-41-K02 Корпус модульный пл. встр. ЩРВ-П-4 черный черн. дв. IP41 IEK Заказать
387925 MKP13-V-06-41-K02 Корпус модульный пл. встр. ЩРВ-П-6 черный черн. дв. IP41 IEK Заказать
387926 MKP13-V-08-41-K02 Корпус модульный пл. встр. ЩРВ-П-8 черный черн. дв. IP41 IEK Заказать
387927 MKP13-V-12-41-K02 Корпус модульный пл. встр. ЩРВ-П-12 черный черн. дв IP41 IEK Заказать
387928 MKP13-V-18-41-K02 Корпус модульный пл. встр. ЩРВ-П-18 черный черн. дв IP41 IEK Заказать
387929 MKP13-V-24-41-K02 Корпус модульный пл. встр. ЩРВ-П-24 черный черн. дв IP41 IEK Заказать
387930 MKP13-V-36-41-K02 Корпус модульный пл. встр. ЩРВ-П-36 черный черн. дв IP41 IEK Заказать
;
