ЩРН(В)-П GENERICA производства IEK

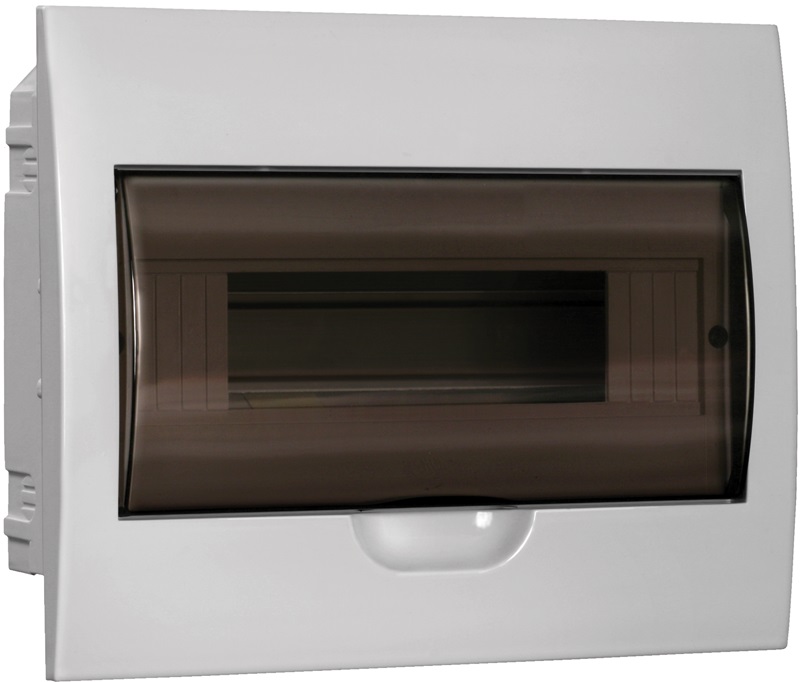

Бокс ЩРВ-П-12 модулей встраиваемый пластик IP41 GENERICA
  • Бокс ЩРВ-П-12 модулей встраиваемый пластик IP41 GENERICA

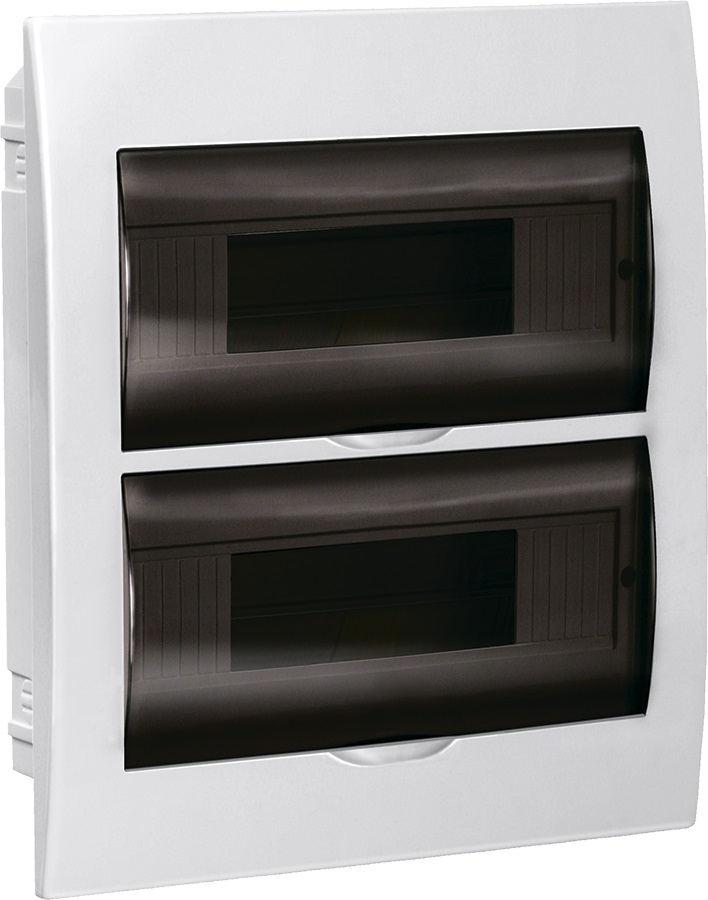

  • Бокс ЩРВ-П-24 модуля встраиваемый пластик IP41 GENERICA
  • Бокс ЩРН-П-4 модуля навесной пластик IP41 GENERICA
  • Бокс ЩРН-П-18 модулей навесной пластик IP41 GENERICA

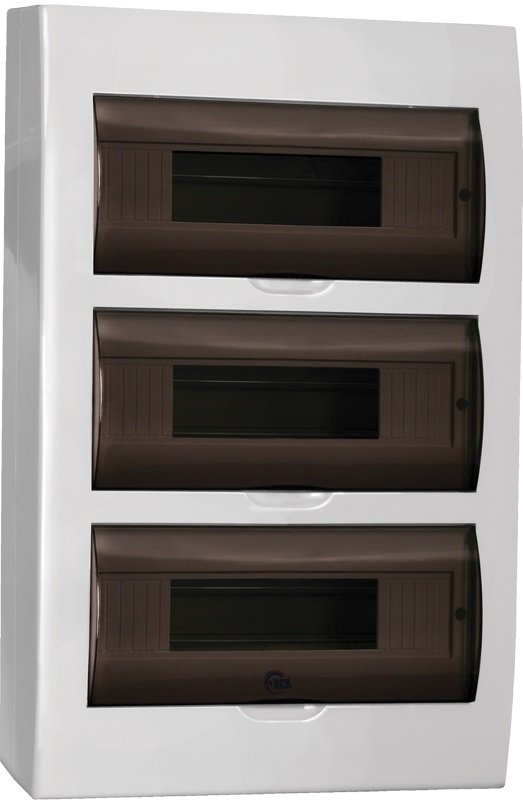

  • Бокс ЩРН-П-36 модулей навесной пластик IP41 GENERICA

Файлы

Боксы ЩРН(В)-П GENERICA Боксы ЩРН(В)-П GENERICA
Боксы ЩРН(В)-П GENERICA
Используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Надежная современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации.

Стильный и эргономичный дизайн для интерьеров в темных тонах.
Ударопрочный, самозатухающий пластик.
Вертикальное расположение корпуса и крышки.
Простой и быстрый монтаж - отверстия для крепления корпуса.
Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон.
Наличие специальной планки для крепления нулевой шины.
Маркировочная лента входит в комплект изделия.
Универсальные винты.
Надежная DIN-рейка.
Технические характеристики

ЩРВ-П-12
ЩРВ-П-18
ЩРВ-П-24
ЩРВ-П-36
ЩРВ-П-4
ЩРВ-П-6
ЩРВ-П-8
Тип монтажа:
Встраиваемый
Кол-во рядов:
1
1
2
3
1
1
1
Ширина по количеству модульных расстояний:
12
18
24
36
4
6
8
Тип крышки:
Закрытого типа (закрывающаяся)
Материал корпуса:
Пластик
Высота:
222.0 мм
252.0 мм
345.0 мм
503.0 мм
222.0 мм
222.0 мм
222.0 мм
Ширина:
280.0 мм
398.0 мм
300.0 мм
342.0 мм
136.0 мм
172.0 мм
208.0 мм
Глубина:
87.0 мм
87.0 мм
87.0 мм
88.0 мм
87.0 мм
87.0 мм
87.0 мм
Цвет:
Белый
Номер цвета RAL:
9016
Степень защиты - IP:
IP41
Климатическое исполнение:
УХЛ3
Номин раб напряжение:
230/400 В
Номин электр прочность изоляции:
660 В
Ввод кабеля:
Снизу
Вес:
0.62 кг
0.96 кг
1.11 кг
1.85 кг
0.36 кг
0.41 кг
0.49 кг
Температура эксплуатации:
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
Статическая нагрузка:
13.5 Н
20.0 Н
27.0 Н
40.0 Н
4.5 Н
7.0 Н
8.0 Н



ЩРН-П-12
ЩРН-П-18
ЩРН-П-24
ЩРН-П-36
ЩРН-П-4
ЩРН-П-6
ЩРН-П-8
Тип монтажа:
Навесной
Кол-во рядов:
1
1
2
3
1
1
1
Ширина по количеству модульных расстояний:
12
18
24
36
4
6
8
Тип крышки:
Закрытого типа (закрывающаяся)
Материал корпуса:
Пластик
Высота:
200.0 мм
220.0 мм
327.0 мм
473.0 мм
200.0 мм
200.0 мм
200.0 мм
Ширина:
255.0 мм
362.0 мм
270.0 мм
307.0 мм
112.0 мм
150.0 мм
184.0 мм
Глубина:
97.0 мм
97.0 мм
99.0 мм
99.0 мм
93.0 мм
97.0 мм
97.0 мм
Цвет:
Белый
Номер цвета RAL:
9016
Степень защиты - IP:
IP41
Климатическое исполнение:
УХЛ3
Номин раб напряжение:
230/400 В
230/400 В
230/400 В
230/400 В
230/400 В
230/400 В
230/400 В
Номин электр прочность изоляции:
660 В
Ввод кабеля:
Снизу
Вес:
0.65 кг
0.93 кг
1.17 кг
1.92 кг
0.32 кг
0.43 кг
0.49 кг
Температура эксплуатации:
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
-5...+40 °C
Статическая нагрузка:
13.5 Н
20.0 Н
27.0 Н
40.0 Н
4.5 Н
7.0 Н
8.0 Н

Код Артикул Наименование Заказать
387889 MKP12-N-04-41-G Бокс ЩРН-П-4 модуля навесн. пластик IP41 GENERICA Заказать
387890 MKP12-N-06-41-G Бокс ЩРН-П-6 модулей навесн. пластик IP41 GENERICA Заказать
387891 MKP12-N-08-41-G Бокс ЩРН-П-8 модулей навесн. пластик IP41 GENERICA Заказать
387892 MKP12-N-12-41-G Бокс ЩРН-П-12 модулей навесн. пластик IP41 GENERICA Заказать
387893 MKP12-N-18-41-G Бокс ЩРН-П-18 модулей навесн. пластик IP41 GENERICA Заказать
387894 MKP12-N-24-41-G Бокс ЩРН-П-24 модуля навесн. пластик IP41 GENERICA Заказать
387895 MKP12-N-36-41-G Бокс ЩРН-П-36 модулей навесн. пластик IP41 GENERICA Заказать
387896 MKP12-V-04-41-G Бокс ЩРВ-П-4 модуля встр. пластик IP41 GENERICA Заказать
387897 MKP12-V-06-41-G Бокс ЩРВ-П-6 модулей встр. пластик IP41 GENERICA Заказать
387898 MKP12-V-08-41-G Бокс ЩРВ-П-8 модулей встр. пластик IP41 GENERICA Заказать
387899 MKP12-V-12-41-G Бокс ЩРВ-П-12 модулей встр. пластик IP41 GENERICA Заказать
387900 MKP12-V-18-41-G Бокс ЩРВ-П-18 модулей встр. пластик IP41 GENERICA Заказать
387901 MKP12-V-24-41-G Бокс ЩРВ-П-24 модуля встр. пластик IP41 GENERICA Заказать
387902 MKP12-V-36-41-G Бокс ЩРВ-П-36 модулей встр. пластик IP41 GENERICA Заказать
;
