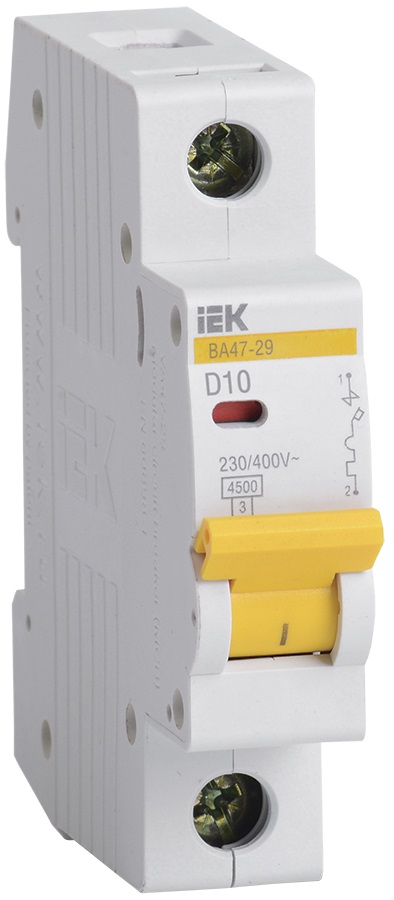

ВА47-29 хар-ка D производства IEK

ВА47-29 хар-ка D
  • ВА47-29 хар-ка D
  • ВА47-29 2П хар-ка D
  • ВА47-29 3П хар-ка D
  • ВА47-29 4П хар-ка D
  • Размеры ВА47-29
Автоматические выключатели ВА47-29 хар-ка D
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели  с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели  с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.
Преимущества
  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
    • контакт состояния КС47;
    • контакт состояния КСВ47;
    • расцепитель минимального напряжения РММ47;
    • расцепитель независимый РН47.
  • Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Наличие индикатора положения контактов
  • Широкий диапазон рабочих температур от –40 до +50 °С.
  • Новый эргономичный дизайн рукоятки включения/выключения
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Соответствуют стандартам
ГОСТ Р 50345-2010, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В
230/400
Номинальный ток In, А
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А
4500
Напряжение постоянного тока, В/полюс
48
Характеристики срабатывания электромагнитного расцепителя
В, С, D
Число полюсов
1, 2, 3, 4
Условия эксплуатации
УХЛ4
Степень защиты выключателя
IP20
Электрическая износостойкость, циклов В-О, не менее
6 000
Механическая износостойкость, циклов В-О, не менее
20 000
Максимальное сечение присоединяемых проводов, мм2
25
Наличие драгоценных металлов (серебро), г/полюс
0,15 - 0,22
Масса одного полюса, кг
0,1
Индикатор положения контактов (на лицевой панели)
есть
Возможность присоединения к контактным зажимам соединительных шин
PIN (штырь), FORK (вилка)
Диапазон рабочих температур, °С
-40 - +50
Гарантийный срок эксплуатации, лет, со дня продажи потребителю
5
Код Артикул Наименование Заказать
386772 MVA20-1-001-A144:B206 ВА47-29 1Р 1А 4,5кА х-ка D ИЭК Заказать
386773 MVA20-1-002-D ВА47-29 1Р 2А 4,5кА х-ка D ИЭК Заказать
386774 MVA20-1-003-D ВА47-29 1Р 3А 4,5кА х-ка D ИЭК Заказать
386775 MVA20-1-004-D ВА47-29 1Р 4А 4,5кА х-ка D ИЭК Заказать
386776 MVA20-1-005-D ВА47-29 1Р 5А 4,5кА х-ка D ИЭК Заказать
386777 MVA20-1-006-D ВА47-29 1Р 6А 4,5кА х-ка D ИЭК Заказать
386778 MVA20-1-008-D ВА47-29 1Р 8А 4,5кА х-ка D ИЭК Заказать
386779 MVA20-1-010-D ВА47-29 1Р 10А 4,5кА х-ка D ИЭК Заказать
386780 MVA20-1-013-D ВА47-29 1Р 13А 4,5кА х-ка D ИЭК Заказать
386781 MVA20-1-016-D ВА47-29 1Р 16А 4.5кА х-ка D ИЭК Заказать
386782 MVA20-1-020-D ВА47-29 1Р 20А 4.5кА х-ка D ИЭК Заказать
386783 MVA20-1-025-D ВА47-29 1Р 25А 4.5кА х-ка D ИЭК Заказать
386784 MVA20-1-032-D ВА47-29 1Р 32А 4.5кА х-ка D ИЭК Заказать
386785 MVA20-1-040-D ВА47-29 1Р 40А 4.5кА х-ка D ИЭК Заказать
386786 MVA20-1-050-D ВА47-29 1Р 50А 4,5кА х-ка D ИЭК Заказать
386787 MVA20-1-063-D ВА47-29 1Р 63А 4,5кА х-ка D ИЭК Заказать
386788 MVA20-2-001-D ВА47-29 2Р 1А 4,5кА х-ка D ИЭК Заказать
386789 MVA20-2-002-D ВА47-29 2Р 2А 4,5кА х-ка D ИЭК Заказать
386790 MVA20-2-003-D ВА47-29 2Р 3А 4,5кА х-ка D ИЭК Заказать
386791 MVA20-2-004-D ВА47-29 2Р 4А 4,5кА х-ка D ИЭК Заказать
386792 MVA20-2-005-D ВА47-29 2Р 5А 4,5кА х-ка D ИЭК Заказать
386793 MVA20-2-006-D ВА47-29 2Р 6А 4,5кА х-ка D ИЭК Заказать
386794 MVA20-2-008-D ВА47-29 2Р 8А 4,5кА х-ка D ИЭК Заказать
386795 MVA20-2-010-D ВА47-29 2Р 10А 4,5кА х-ка D ИЭК Заказать
386796 MVA20-2-013-D ВА47-29 2Р 13А 4,5кА х-ка D ИЭК Заказать
386797 MVA20-2-016-D ВА47-29 2Р 16А 4,5кА х-ка D ИЭК Заказать
386798 MVA20-2-020-D ВА47-29 2Р 20А 4,5кА х-ка D ИЭК Заказать
386799 MVA20-2-025-D ВА47-29 2Р 25А 4,5кА х-ка D ИЭК Заказать
386800 MVA20-2-032-D ВА47-29 2Р 32А 4,5кА х-ка D ИЭК Заказать
386801 MVA20-2-040-D ВА47-29 2Р 40А 4,5кА х-ка D ИЭК Заказать
386802 MVA20-2-050-D ВА47-29 2Р 50А 4,5кА х-ка D ИЭК Заказать
386803 MVA20-2-063-D ВА47-29 2Р 63А 4,5кА х-ка D ИЭК Заказать
386804 MVA20-3-001-D ВА47-29 3Р 1А 4,5кА х-ка D ИЭК Заказать
386805 MVA20-3-002-D ВА47-29 3Р 2А 4,5кА х-ка D ИЭК Заказать
386806 MVA20-3-003-D ВА47-29 3Р 3А 4,5кА х-ка D ИЭК Заказать
386807 MVA20-3-004-D ВА47-29 3Р 4А 4,5кА х-ка D ИЭК Заказать
386808 MVA20-3-005-D ВА47-29 3Р 5А 4,5кА х-ка D ИЭК Заказать
386809 MVA20-3-006-D ВА47-29 3Р 6А 4,5кА х-ка D ИЭК Заказать
386810 MVA20-3-008-D ВА47-29 3Р 8А 4,5кА х-ка D ИЭК Заказать
386811 MVA20-3-010-D ВА47-29 3Р 10А 4,5кА х-ка D ИЭК Заказать
386812 MVA20-3-013-D ВА47-29 3Р 13А 4,5кА х-ка D ИЭК Заказать
386813 MVA20-3-016-D ВА47-29 3Р 16А 4,5кА х-ка D ИЭК Заказать
386814 MVA20-3-020-D ВА47-29 3Р 20А 4,5кА х-ка D ИЭК Заказать
386815 MVA20-3-025-D ВА47-29 3Р 25А 4,5кА х-ка D ИЭК Заказать
386816 MVA20-3-032-D ВА47-29 3Р 32А 4,5кА х-ка D ИЭК Заказать
386817 MVA20-3-040-D ВА47-29 3Р 40А 4,5кА х-ка D ИЭК Заказать
386818 MVA20-3-050-D ВА47-29 3Р 50А 4,5кА х-ка D ИЭК Заказать
386819 MVA20-3-063-D ВА47-29 3Р 63А 4,5кА х-ка D ИЭК Заказать
386820 MVA20-4-001-D ВА47-29 4Р 1А 4,5кА х-ка D ИЭК Заказать
386821 MVA20-4-002-D ВА47-29 4Р 2А 4,5кА х-ка D ИЭК Заказать
386822 MVA20-4-004-D ВА47-29 4Р 4А 4,5кА х-ка D ИЭК Заказать
386823 MVA20-4-005-D ВА47-29 4Р 5А 4,5кА х-ка D ИЭК Заказать
386824 MVA20-4-006-D ВА47-29 4Р 6А 4,5кА х-ка D ИЭК Заказать
386825 MVA20-4-008-D ВА47-29 4Р 8А 4,5кА х-ка D ИЭК Заказать
386826 MVA20-4-010-D ВА47-29 4Р 10А 4,5кА х-ка D ИЭК Заказать
386827 MVA20-4-013-D ВА47-29 4Р 13А 4,5кА х-ка D ИЭК Заказать
386828 MVA20-4-016-D ВА47-29 4Р 16А 4,5кА х-ка D ИЭК Заказать
386829 MVA20-4-020-D ВА47-29 4Р 20А 4,5кА х-ка D ИЭК Заказать
386830 MVA20-4-025-D ВА47-29 4Р 25А 4,5кА х-ка D ИЭК Заказать
386831 MVA20-4-032-D ВА47-29 4Р 32А 4,5кА х-ка D ИЭК Заказать
386832 MVA20-4-040-D ВА47-29 4Р 40А 4,5кА х-ка D ИЭК Заказать
386833 MVA20-4-050-D ВА47-29 4Р 50А 4,5кА х-ка D ИЭК Заказать
386834 MVA20-4-063-D ВА47-29 4Р 63А 4,5кА х-ка D ИЭК Заказать
;
