ВА47-29 хар-ка С производства IEK

ВА47-29 хар-ка С
  • ВА47-29 хар-ка С

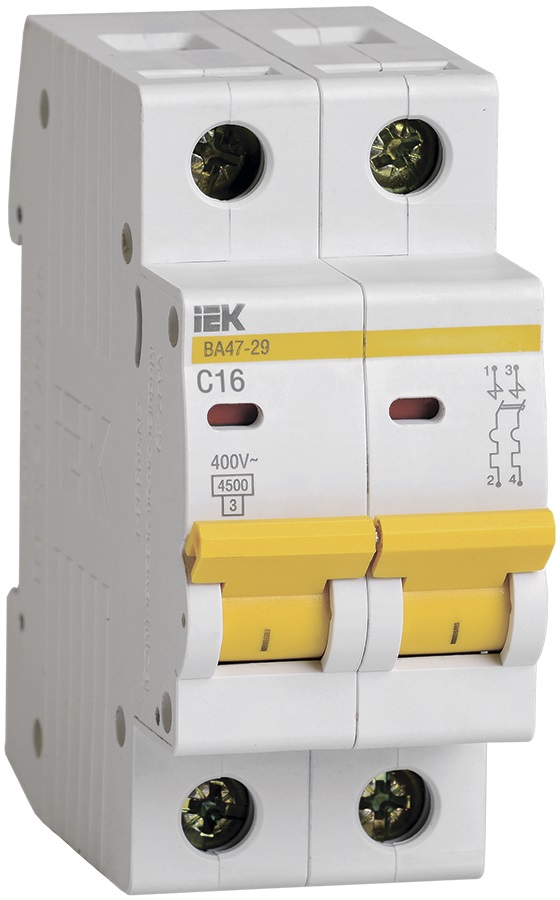

  • ВА47-29 2П хар-ка С

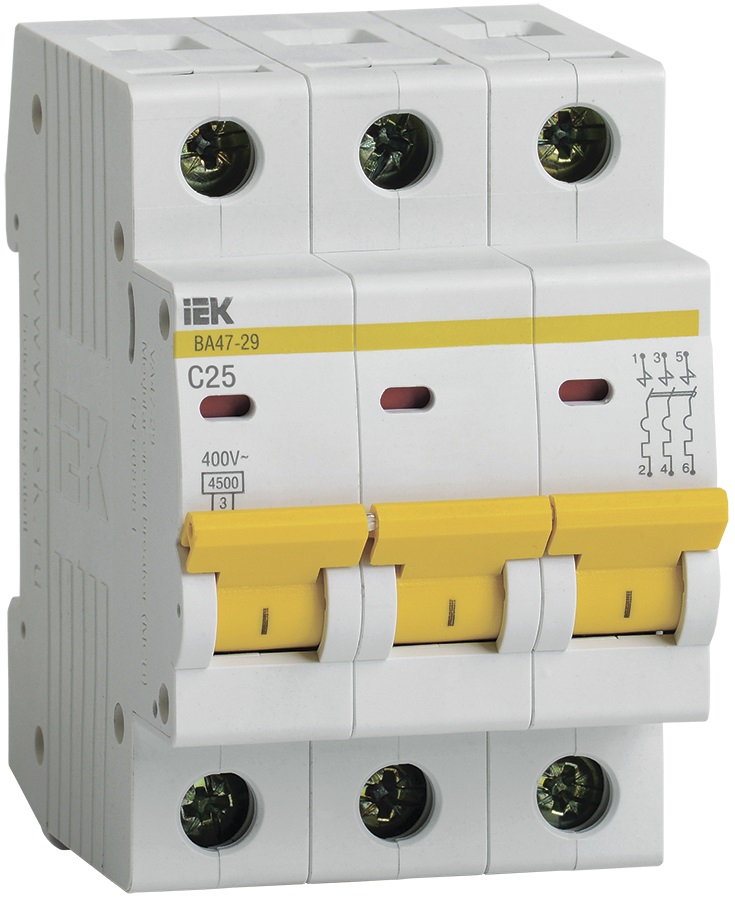

  • ВА47-29 3П хар-ка С

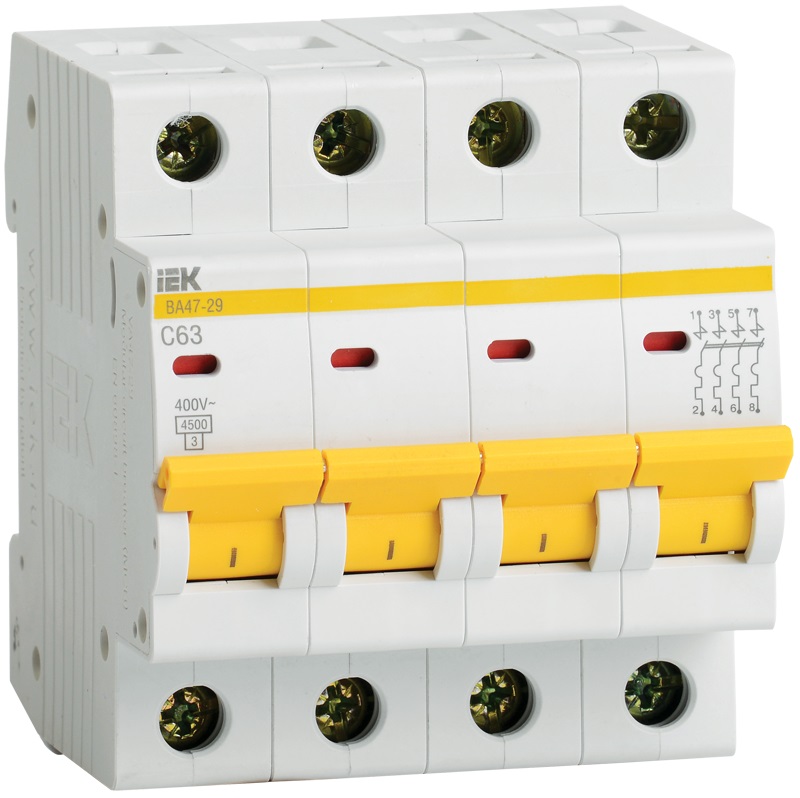

  • ВА47-29 4П хар-ка С

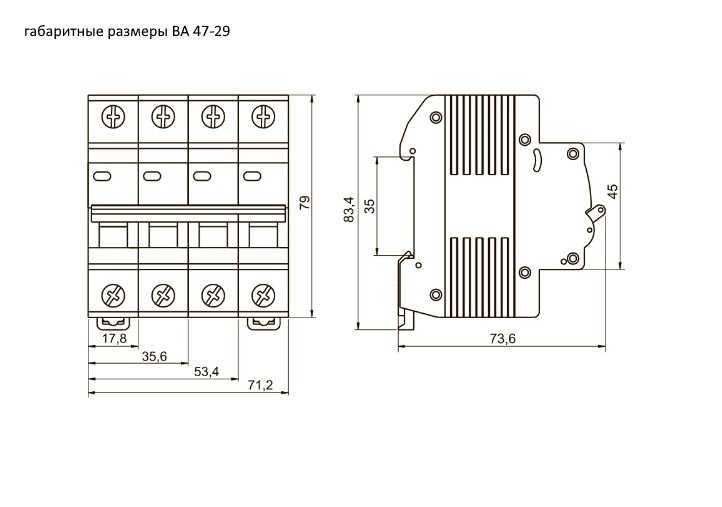

  • Размеры ВА47-29
Автоматические выключатели ВА47-29 хар-ка С
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели  с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели  с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.
Преимущества
  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
    • контакт состояния КС47;
    • контакт состояния КСВ47;
    • расцепитель минимального напряжения РММ47;
    • расцепитель независимый РН47.
  • Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Наличие индикатора положения контактов
  • Широкий диапазон рабочих температур от –40 до +50 °С.
  • Новый эргономичный дизайн рукоятки включения/выключения
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Соответствуют стандартам
ГОСТ Р 50345-2010, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В
230/400
Номинальный ток In, А
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А
4500
Напряжение постоянного тока, В/полюс
48
Характеристики срабатывания электромагнитного расцепителя
В, С, D
Число полюсов
1, 2, 3, 4
Условия эксплуатации
УХЛ4
Степень защиты выключателя
IP20
Электрическая износостойкость, циклов В-О, не менее
6 000
Механическая износостойкость, циклов В-О, не менее
20 000
Максимальное сечение присоединяемых проводов, мм2
25
Наличие драгоценных металлов (серебро), г/полюс
0,15 - 0,22
Масса одного полюса, кг
0,1
Индикатор положения контактов (на лицевой панели)
есть
Возможность присоединения к контактным зажимам соединительных шин
PIN (штырь), FORK (вилка)
Диапазон рабочих температур, °С
-40 - +50
Гарантийный срок эксплуатации, лет, со дня продажи потребителю
5
Код Артикул Наименование Заказать
386705 MVA20-1-001-C ВА47-29 1Р 1А 4,5кА х-ка С ИЭК Заказать
386706 MVA20-1-002-C ВА47-29 1Р 2А 4,5кА х-ка С ИЭК Заказать
386707 MVA20-1-003-C ВА47-29 1Р 3А 4,5кА х-ка С ИЭК Заказать
386708 MVA20-1-004-C ВА47-29 1Р 4А 4,5кА х-ка С ИЭК Заказать
386709 MVA20-1-005-C ВА47-29 1Р 5А 4,5кА х-ка С ИЭК Заказать
386710 MVA20-1-006-C ВА47-29 1Р 6А 4,5кА х-ка С ИЭК Заказать
386711 MVA20-1-008-C ВА47-29 1Р 8А 4,5кА х-ка С ИЭК Заказать
386712 MVA20-1-010-C ВА47-29 1Р 10А 4,5кА х-ка С ИЭК Заказать
386713 MVA20-1-013-C ВА47-29 1Р 13А 4,5кА х-ка С ИЭК Заказать
386714 MVA20-1-016-C ВА47-29 1Р 16А 4,5кА х-ка С ИЭК Заказать
386715 MVA20-1-020-C ВА47-29 1Р 20А 4,5кА х-ка С ИЭК Заказать
386716 MVA20-1-025-C ВА47-29 1Р 25А 4,5кА х-ка С ИЭК Заказать
386717 MVA20-1-032-C ВА47-29 1Р 32А 4,5кА х-ка С ИЭК Заказать
386718 MVA20-1-040-C ВА47-29 1Р 40А 4,5кА х-ка С ИЭК Заказать
386719 MVA20-1-050-C ВА47-29 1Р 50А 4,5кА х-ка С ИЭК Заказать
386720 MVA20-1-063-C ВА47-29 1Р 63А 4,5кА х-ка С ИЭК Заказать
386721 MVA20-1-D05-C ВА47-29 1Р 0,5А 4,5кА х-ка С ИЭК Заказать
386722 MVA20-1-D16-C ВА47-29 1Р 1,6А 4,5кА х-ка С ИЭК Заказать
386723 MVA20-1-D25-C ВА47-29 1Р 2,5А 4,5кА х-ка С ИЭК Заказать
386724 MVA20-2-001-C ВА47-29 2Р 1А 4,5кА х-ка С ИЭК Заказать
386725 MVA20-2-002-C ВА47-29 2Р 2А 4,5кА х-ка С ИЭК Заказать
386726 MVA20-2-003-C ВА47-29 2Р 3А 4,5кА х-ка С ИЭК Заказать
386727 MVA20-2-004-C ВА47-29 2Р 4А 4,5кА х-ка С ИЭК Заказать
386728 MVA20-2-005-C ВА47-29 2Р 5А 4,5кА х-ка С ИЭК Заказать
386729 MVA20-2-006-C ВА47-29 2Р 6А 4,5кА х-ка С ИЭК Заказать
386730 MVA20-2-008-C ВА47-29 2Р 8А 4,5кА х-ка С ИЭК Заказать
386731 MVA20-2-010-C ВА47-29 2Р 10А 4,5кА х-ка С ИЭК Заказать
386732 MVA20-2-013-C ВА47-29 2Р 13А 4,5кА х-ка С ИЭК Заказать
386733 MVA20-2-016-C ВА47-29 2Р 16А 4,5кА х-ка С ИЭК Заказать
386734 MVA20-2-020-C ВА47-29 2Р 20А 4,5кА х-ка С ИЭК Заказать
386735 MVA20-2-025-C ВА47-29 2Р 25А 4,5кА х-ка С ИЭК Заказать
386736 MVA20-2-032-C ВА47-29 2Р 32А 4,5кА х-ка С ИЭК Заказать
386737 MVA20-2-040-C ВА47-29 2Р 40А 4,5кА х-ка С ИЭК Заказать
386738 MVA20-2-050-C ВА47-29 2Р 50А 4,5кА х-ка С ИЭК Заказать
386739 MVA20-2-063-C ВА47-29 2Р 63А 4,5кА х-ка С ИЭК Заказать
386740 MVA20-3-001-C ВА47-29 3Р 1А 4,5кА х-ка С ИЭК Заказать
386741 MVA20-3-002-C ВА47-29 3Р 2А 4,5кА х-ка С ИЭК Заказать
386742 MVA20-3-003-C ВА47-29 3Р 3А 4,5кА х-ка С ИЭК Заказать
386743 MVA20-3-004-C ВА47-29 3Р 4А 4,5кА х-ка С ИЭК Заказать
386744 MVA20-3-005-C ВА47-29 3Р 5А 4,5кА х-ка С ИЭК Заказать
386745 MVA20-3-006-C ВА47-29 3Р 6А 4,5кА х-ка С ИЭК Заказать
386746 MVA20-3-008-C ВА47-29 3Р 8А 4,5кА х-ка С ИЭК Заказать
386747 MVA20-3-010-C ВА47-29 3Р 10А 4,5кА х-ка С ИЭК Заказать
386748 MVA20-3-013-C ВА47-29 3Р 13А 4,5кА х-ка С ИЭК Заказать
386749 MVA20-3-016-C ВА47-29 3Р 16А 4,5кА х-ка С ИЭК Заказать
386750 MVA20-3-020-C ВА47-29 3Р 20А 4,5кА х-ка С ИЭК Заказать
386751 MVA20-3-025-C ВА47-29 3Р 25А 4,5кА х-ка С ИЭК Заказать
386752 MVA20-3-032-C ВА47-29 3Р 32А 4,5кА х-ка С ИЭК Заказать
386753 MVA20-3-040-C ВА47-29 3Р 40А 4,5кА х-ка С ИЭК Заказать
386754 MVA20-3-050-C ВА47-29 3Р 50А 4,5кА х-ка С ИЭК Заказать
386755 MVA20-3-063-C ВА47-29 3Р 63А 4,5кА х-ка С ИЭК Заказать
386756 MVA20-4-001-C ВА47-29 4Р 1А 4,5кА х-ка С ИЭК Заказать
386757 MVA20-4-002-C ВА47-29 4Р 2А 4,5кА х-ка С ИЭК Заказать
386758 MVA20-4-003-C ВА47-29 4Р 3А 4,5кА х-ка С ИЭК Заказать
386759 MVA20-4-004-C ВА47-29 4Р 4А 4,5кА х-ка С ИЭК Заказать
386760 MVA20-4-005-C ВА47-29 4Р 5А 4,5кА х-ка С ИЭК Заказать
386761 MVA20-4-006-C ВА47-29 4Р 6А 4,5кА х-ка С ИЭК Заказать
386762 MVA20-4-008-C ВА47-29 4Р 8А 4,5кА х-ка С ИЭК Заказать
386763 MVA20-4-010-C ВА47-29 4Р 10А 4,5кА х-ка С ИЭК Заказать
386764 MVA20-4-013-C ВА47-29 4Р 13А 4,5кА х-ка С ИЭК Заказать
386765 MVA20-4-016-C ВА47-29 4Р 16А 4,5кА х-ка С ИЭК Заказать
386766 MVA20-4-020-C ВА47-29 4Р 20А 4,5кА х-ка С ИЭК Заказать
386767 MVA20-4-025-C ВА47-29 4Р 25А 4,5кА х-ка С ИЭК Заказать
386768 MVA20-4-032-C ВА47-29 4Р 32А 4,5кА х-ка С ИЭК Заказать
386769 MVA20-4-040-C ВА47-29 4Р 40А 4,5кА х-ка С ИЭК Заказать
386770 MVA20-4-050-C ВА47-29 4Р 50А 4,5кА х-ка С ИЭК Заказать
386771 MVA20-4-063-C ВА47-29 4Р 63А 4,5кА х-ка С ИЭК Заказать
;
