СМК Строительно-монтажные клеммы производства IEK

Строительно-монтажные клеммы СМК ИЭК
  • Строительно-монтажные клеммы СМК ИЭК

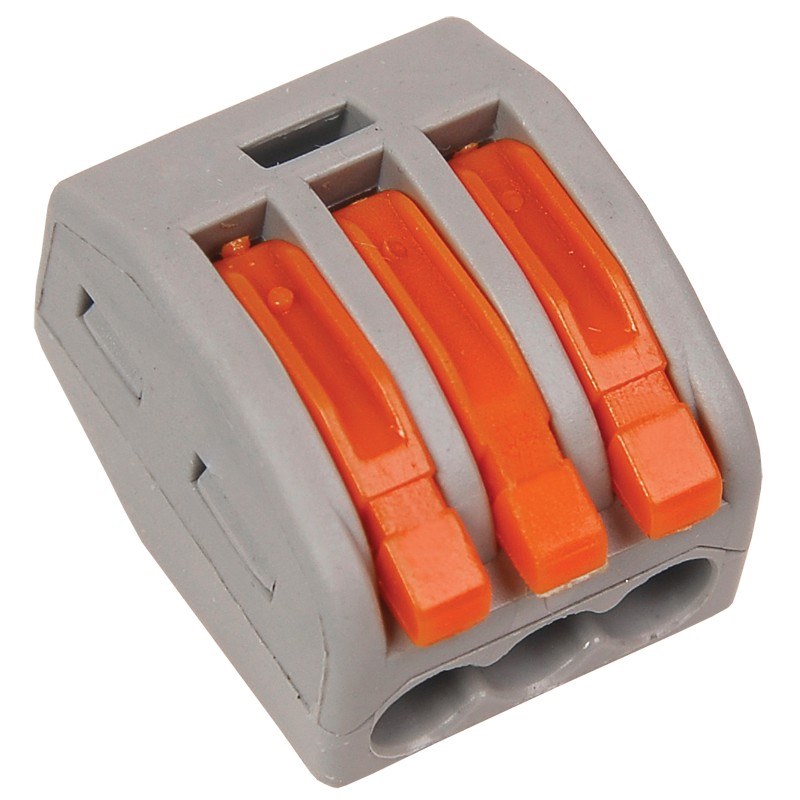

  • Строительно-монтажная клемма СМК 222-413 многоразовая IEK
  • Строительно-монтажная клемма СМК 773-302 IEK
  • Строительно-монтажная клемма СМК 222-415 многоразовая IEK
  • Строительно-монтажная клемма СМК 773-306 IEK
  • Строительно-монтажная клемма СМК 773-322 желтая IEK
  • Строительно-монтажная клемма СМК 773-308 IEK
  • Строительно-монтажная клемма СМК 773-324 оранжевая IEK
  • Строительно-монтажная клемма СМК 773-326 IEK
  • Строительно-монтажная клемма СМК 773-328 серая IEK

Файлы

Электромонтажные изделия, интсрументы и силовые разъемы Электромонтажные изделия, интсрументы и силовые разъемы
Строительно-монтажные клеммы СМК предназначены для соединения алюминиевых и медных проводников сечением до 4 мм2.
Корпус клемм изготовлен из самозатухающего пластика, контактная часть — из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники.
Преимущества
  • Низкий перегрев при пропускании номинальных токов
  • Возможность соединения/ответвления комбинаций алюминиевых и медных проводников.
  • Улучшенная токовая проводимость зажимов за счет увеличения объема используемого металла.

Наименование параметра
Значение
Тип
СМК 222-412
СМК 222-413
СМК 222-415
Артикул
UKZ-001-412
UKZ-004-412
UKZ-001-413
UKZ-004-413
UKZ-001-415
UKZ-004-415
Количество подключаемых проводников
2
3
5
Номинальное напряжение Ue, не более, В
переменного тока
400
постоянного тока
220
Номинальное напряжение переменного тока по изоляции Ui, не более, В
660
Номинальный рабочий ток  Ie, А
32
Номинальная соединительная способность, мм2.
0,08 - 4
Тип и сечение присоединяемых проводников, мм2
Одножильный медный жесткий - 0,08…2,5 (тип «д» по ГОСТ Р 51686.1-2000)
Многожильный медный жесткий - 0,08…4,0 (тип «д» по ГОСТ Р 51686.1-2000)
Многожильный медный гибкий - 0,08…4,0 (тип «г» по ГОСТ Р 51686.1-2000)
Одножильный алюминиевый жесткий - 2,5 (тип «д» по ГОСТ Р 51686.1-2000)
Степень защиты клемм
IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150
УХЛ3
Цвет корпуса
Серый



Наименование параметра
Значение
Тип
СМК 773-322
СМК 773-324
СМК 773-326
СМК 773-328
СМК 773-302
СМК 773-304
СМК 773-306
СМК 773-308
Артикул
UKZ-001-322 UKZ-004-322
UKZ-001-324 UKZ-004-324
UKZ-001-326 UKZ-004-326
UKZ-001-328 UKZ-004-328
UKZ-001-302 UKZ-004-302
UKZ-001-304 UKZ-004-304
UKZ-001-306 UKZ-004-306
UKZ-001-308 UKZ-004-308
Количество подключаемых проводников
2
4
6
8
2
4
6
8
Номинальное напряжение Ue,
не более, В
переменного тока
400
постоянного тока
220
Номинальное напряжение переменного тока по изоляции Ui, не более, В
660
Номинальный рабочий ток  Ie, А
24
Номинальная соединительная способность, мм2.
0,75 – 2,5
Тип и сечение присоединяемых проводников, мм2
Одножильный медный жесткий - 0,75…2,5 (тип «д» по ГОСТ Р 51686.1-2000)
Многожильный медный жесткий - 1,5…2,5 (тип «д» по ГОСТ Р 51686.1-2000)
Одножильный алюминиевый жесткий - 2,5 (тип «д» по ГОСТ Р 51686.1-2000)
Степень защиты клемм
IP 20
Климатическое исполнение и категория размещения по ГОСТ 15150
УХЛ3
Наличие пасты
нет
есть
Цвет корпуса
желтый
оранжевый
фиолетовый
Серый

Код Артикул Наименование Заказать
395948 UKZ-001-302 Строительно-монтажная клемма СМК 773-302 IEK Заказать
395949 UKZ-001-304 Строительно-монтажная клемма СМК 773-304 IEK Заказать
395950 UKZ-001-306 Строительно-монтажная клемма СМК 773-306 IEK Заказать
395951 UKZ-001-308 Строительно-монтажная клемма СМК 773-308 IEK Заказать
395952 UKZ-001-322 Строительно-монтажная клемма СМК 773-322 IEK Заказать
395953 UKZ-001-324 Строительно-монтажная клемма СМК 773-324 IEK Заказать
395954 UKZ-001-326 Строительно-монтажная клемма СМК 773-326 IEK Заказать
395955 UKZ-001-328 Строительно-монтажная клемма СМК 773-328 IEK Заказать
395956 UKZ-001-412 Строительно-монтажная клемма СМК 222-412 IEK Заказать
395957 UKZ-001-413 Строительно-монтажная клемма СМК 222-413 IEK Заказать
395958 UKZ-001-415 Строительно-монтажная клемма СМК 222-415 IEK Заказать
395976 UKZ-004-302 Строительно-монтажная клемма СМК 773-302 (4 шт/упак) IEK Заказать
395977 UKZ-004-304 Строительно-монтажная клемма СМК 773-304 (4 шт/упак) IEK Заказать
395978 UKZ-004-306 Строительно-монтажная клемма СМК 773-306 (4 шт/упак) IEK Заказать
395979 UKZ-004-308 Строительно-монтажная клемма СМК 773-308 (4 шт/упак) IEK Заказать
395980 UKZ-004-322 Строительно-монтажная клемма СМК 773-322 (4 шт/упак) IEK Заказать
395981 UKZ-004-324 Строительно-монтажная клемма СМК 773-324 (4 шт/упак) IEK Заказать
395982 UKZ-004-326 Строительно-монтажная клемма СМК 773-326 (4 шт/упак) IEK Заказать
395983 UKZ-004-328 Строительно-монтажная клемма СМК 773-328 (4 шт/упак) IEK Заказать
395984 UKZ-004-412 Строительно-монтажная клемма СМК 222-412 (4 шт/упак) IEK Заказать
395985 UKZ-004-413 Строительно-монтажная клемма СМК 222-413 (4 шт/упак) IEK Заказать
395986 UKZ-004-415 Строительно-монтажная клемма СМК 222-415 (4 шт/упак) IEK Заказать
395959 UKZ30-202-001 Строительно-монтажная клемма СМК 772-202 IEK Заказать
395987 UKZ30-202-004 Строительно-монтажная клемма СМК 772-202 (4шт/упак) IEK Заказать
395960 UKZ30-203-001 Строительно-монтажная клемма СМК 772-203 IEK Заказать
395988 UKZ30-203-004 Строительно-монтажная клемма СМК 772-203 (4шт/упак) IEK Заказать
395961 UKZ30-204-001 Строительно-монтажная клемма СМК 772-204 IEK Заказать
395989 UKZ30-204-004 Строительно-монтажная клемма СМК 772-204 (4шт/упак) IEK Заказать
395962 UKZ30-205-001 Строительно-монтажная клемма СМК 772-205 IEK Заказать
395990 UKZ30-205-004 Строительно-монтажная клемма СМК 772-205 (4шт/упак) IEK Заказать
395963 UKZ30-206-001 Строительно-монтажная клемма СМК 772-206 IEK Заказать
395991 UKZ30-206-004 Строительно-монтажная клемма СМК 772-206 (4шт/упак) IEK Заказать
395964 UKZ30-208-001 Строительно-монтажная клемма СМК 772-208 IEK Заказать
395992 UKZ30-208-004 Строительно-монтажная клемма СМК 772-208 (4шт/упак) IEK Заказать
395965 UKZ31-242-001 Строительно-монтажная клемма СМК 772-242 с пастой IEK Заказать
395966 UKZ31-243-001 Строительно-монтажная клемма СМК 772-243 с пастой IEK Заказать
395967 UKZ31-244-001 Строительно-монтажная клемма СМК 772-244 с пастой IEK Заказать
395968 UKZ31-245-001 Строительно-монтажная клемма СМК 772-245 с пастой IEK Заказать
395969 UKZ31-246-001 Строительно-монтажная клемма СМК 772-246 с пастой IEK Заказать
395970 UKZ31-248-001 Строительно-монтажная клемма СМК 772-248 с пастой IEK Заказать
395971 UKZ40-412-001 Строительно-монтажная клемма СМК 223-412 IEK Заказать
395993 UKZ40-412-004 Строительно-монтажная клемма СМК 223-412 (4шт/упак) IEK Заказать
395972 UKZ40-413-001 Строительно-монтажная клемма СМК 223-413 IEK Заказать
395994 UKZ40-413-004 Строительно-монтажная клемма СМК 223-413 (4шт/упак) IEK Заказать
395973 UKZ40-415-001 Строительно-монтажная клемма СМК 223-415 IEK Заказать
395995 UKZ40-415-004 Строительно-монтажная клемма СМК 223-415 (4шт/упак) IEK Заказать
395974 UKZ50-101-001 Строительно-монтажная клемма СМК 224-101 IEK Заказать
395996 UKZ50-101-004 Строительно-монтажная клемма СМК 224-101 (4шт/упак) IEK Заказать
395975 UKZ50-112-001 Строительно-монтажная клемма СМК 224-112 IEK Заказать
395997 UKZ50-112-004 Строительно-монтажная клемма СМК 224-112 (4шт/упак) IEK Заказать
;
