Разъемы плоские медные луженые служат для формирования изолированных разъемных соединений цепи по принципу «вилка-розетка».
Использование разъемов делает возможным оперативное размыкание/ замыкание цепи, а также переключение различных контуров электрических схем в новые конфигурации.
|
Наименование
|
Диапазон сечений проводников, мм2
|

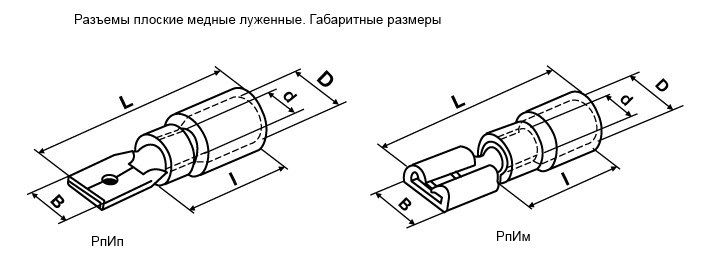

Размеры, мм
|
||||
|
B
|
D
|
d
|
L
|
|
||
|
РпИп 1,25-5-0,8
|
0,75*1,5
|
4,75
|
4,30
|
1,70
|
20,5
|
10,7
|
|
РпИп 2-5-0,8
|
1,5*2,5
|
4,75
|
4,30
|
2,30
|
20,5
|
10,7
|
|
РпИп 5-6-0,8
|
4,0*6,0
|
6,35
|
5,70
|
3,40
|
25,0
|
13,5
|
|
РпИм 1,25-250
|
0,5*1,5
|
7,40
|
3,80
|
1,70
|
21,5
|
10,7
|
|
РпИм 1,25-5-0,8
|
0,5*1,5
|
5,60
|
3,80
|
1,70
|
19,0
|
10,3
|
|
РпИм 2-250
|
1,5*2,5
|
7,40
|
4,30
|
2,30
|
21,5
|
10,7
|
|
РпИм 2-5-0,8
|
1,5*2,5
|
5,60
|
4,30
|
2,30
|
20,5
|
10,7
|
|
РпИм 5,5-6-0,5
|
4,0*6,0
|
7,40
|
5,70
|
3,40
|
25,0
|
13,5
|
| Код | Артикул | Описание | Заказать |
|---|---|---|---|
| 330203 | URM10-006-D34-7 | Разъем РпИм5,5-6-0,5 плоский (100 шт) ИЭК | Заказать |
| 330211 | URM10-4-006-D34-7 | Разъем РпИм5,5-6-0,5 плоский (20 шт) ИЭК | Заказать |
| 330212 | URM10-4-D15-D17-5 | Разъем РпИм1,25-5-0,8 плоский (20 шт) ИЭК | Заказать |
| 330213 | URM10-4-D15-D17-7 | Разъем РпИм1,25-250 плоский (20 шт) ИЭК | Заказать |
| 330214 | URM10-4-D25-D23-5 | Разъем РпИм2-5-0,8 плоский (20 шт) ИЭК | Заказать |
| 330215 | URM10-4-D25-D23-7 | Разъем РпИм2-250 плоский (20 шт) ИЭК | Заказать |
| 330204 | URM10-D15-D17-5 | Разъем РпИм1,25-5-0,8 плоский (100 шт) ИЭК | Заказать |
| 330205 | URM10-D15-D17-7 | Разъем РпИм1,25-250 плоский (100 шт) ИЭК | Заказать |
| 330206 | URM10-D25-D23-5 | Разъем РпИм2-5-0,8 плоский (100 шт) ИЭК | Заказать |
| 330207 | URM10-D25-D23-7 | Разъем РпИм2-250 плоский (100 шт) ИЭК | Заказать |
| 330208 | URP10-006-D34-6 | Разъем РпИп5-6-0,8 плоский (100 шт) ИЭК | Заказать |
| 330216 | URP10-4-006-D34-6 | Разъем РпИп5-6-0,8 плоский (20 шт) ИЭК | Заказать |
| 330217 | URP10-4-D15-D17-4 | Разъем РпИп1,25-5-0,8 плоский (20 шт) ИЭК | Заказать |
| 330218 | URP10-4-D25-D23-4 | Разъем РпИп2-5-0,8 плоский (20 шт) ИЭК | Заказать |
| 330209 | URP10-D15-D17-4 | Разъем РпИп1,25-5-0,8 плоский (100 шт) ИЭК | Заказать |
| 330210 | URP10-D25-D23-4 | Разъем РпИп2-5-0,8 плоский (100 шт) ИЭК | Заказать |
