РТИ Реле электротепловое производства IEK

РТИ 5375 (120-150А) ИЭК
  • РТИ 5375 (120-150А) ИЭК

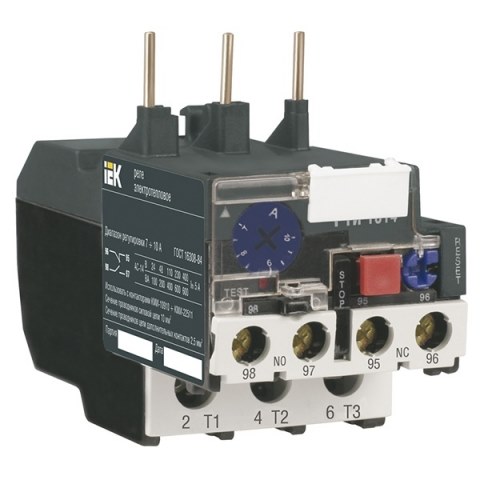

  • РТИ-1308 электротепловое 2,5-4,0 А ИЭК

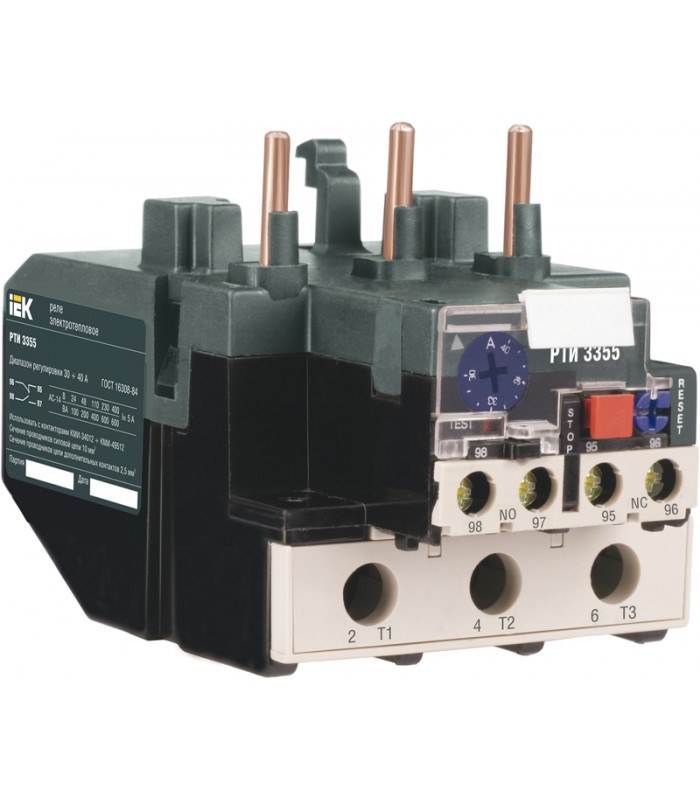

  • РТИ-3355 электротепловое 30-40 А IEK

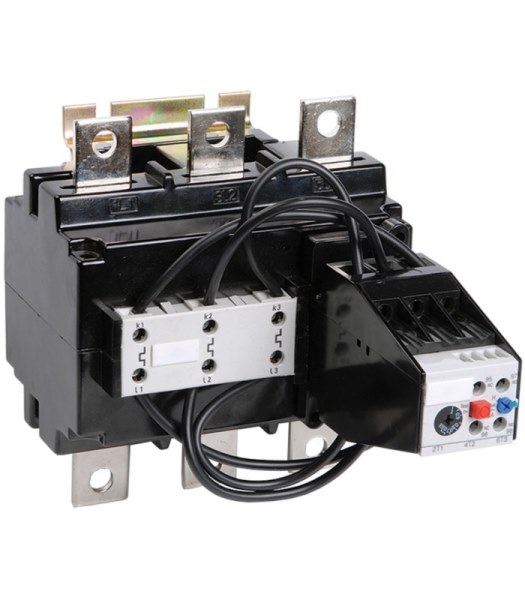

  • РТИ-6376 электротепловое 125-200А ИЭК

Файлы

Коммутационное оборудование и устройства управления Коммутационное оборудование и устройства управления
Реле РТИ - руководство по эксплуатации Реле РТИ - руководство по эксплуатации
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии.
Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
Устанавливается непосредственно на контакторах серии КМИ.
Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Руководство по выбору
Название
Габарит
 Предел регулировки
тока уставки, А
Типоисполнеие контакторов, используемых с реле
РТИ-1301
1
0,1+0,16
КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511
РТИ-1302
1
0,16+0,25

РТИ-1303
1
0,25+0,4

РТИ-1304
1
0,4+0,63

РТИ-1305
1
0,63 + 1,0

РТИ-1306
1
1,0+1,6

РТИ-1307
1
1,6+2,5

РТИ-1308
1
2,5+4,0

РТИ-1310
1
4,0+6,0

РТИ-1312
1
5,5+8,0

РТИ-1314
1
7,0+10,0

РТИ-1316
1
9,0+13,0
КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511
РТИ-1321
1
12,0 + 18,0
КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511
РТИ-1322
1
17,0+25,0
КМИ-22510, КМИ-22511
РТИ-2355
2
28,0+36,0
КМИ-23210, КМИ-23211
РТИ-3353
3
23,0+32,0
КМИ-34012, КМИ-35012, КМИ-46512, КМИ-48012, КМИ-49512
РТИ-3355
3
30,0+40,0
КМИ-34012, КМИ-35012, КМИ-46512, КМИ-48012, КМИ-49512
РТИ-3357
3
37,0+50,0
КМИ-35012, КМИ-46512, КМИ-48012, КМИ-49512
РТИ-3359
3
48,0+65,0
КМИ-46512, КМИ-48012, КМИ-49512
РТИ-3361
3
55,0+70,0
КМИ-46512, КМИ-48012, КМИ-49512
РТИ-3363
3
63,0+80,0
КМИ-48012, КМИ-49512
РТИ-3365
3
80,0+93,0
КМИ-49512

Технические характеристики силовой цепи
Параметры РТИ-1301...РТИ-3353 РТИ-3355...РТИ-3365 РТИ-5369…РТИ-5376 РТИ-6376
Диапазон уставок реле, А 0,1+32 30+93 55+200 125+200
Номинальное рабочее напряжение U„, В 230~, 400~, 660~ 230~, 400~, 660~ 230, 400, 660 230, 400, 660
Номинальное напряжение изоляции U„ В 660 660 1000 1000
Номинальное импульсное напряжение U/mp, кВ 6 6 8 8
Частота, Гц 50 50 0-400 50
Сечение присоединяемых проводников, мм2 Гибкий кабель без наконечника 1,5+10 4+35 4+35 4+35
Гибкий кабель с наконечником 1+4 4+35 4+35 4+35
Жесткий кабель 1+6 4+35 4+35 4+35
Крутящий момент при затягивании, Н-м 2 9 15 28



Технические характеристики встроенных дополнительных контактов
Характеристика РТИ1301…РТИ3353, РТИ3355…РТИ3365 РТИ-5369…РТИ-5376, РТИ-6376
Ток термической стойкости Ith, А 5 5
Максимальная мощность катушки контактора,
подключаемой к встроенным дополнительным контактам,
в зависимости от напряжения, ВА		 110 В 400 400
220 В 600 600
380 В 600 600
Защита от сверхтока - предохранитель gG, А 5 5
Сечение присоединяемых проводников, мм2 1 + 2,5 1 + 4
Крутящий момент при затягивании, Н-м 1,2 1,5
Код Артикул Наименование Заказать
390970 DRT10-0001-D016 Реле РТИ-1306 электротепловое 1-1,6А ИЭК Заказать
390971 DRT10-0004-0006 Реле РТИ-1310 электротепловое 4-6А ИЭК Заказать
390972 DRT10-0007-0010 Реле РТИ-1314 электротепловое 7-10А ИЭК Заказать
390973 DRT10-0009-0013 Реле РТИ-1316 электротепловое 9-13А ИЭК Заказать
390974 DRT10-0012-0018 Реле РТИ-1321 электротепловое 12-18А ИЭК Заказать
390975 DRT10-0017-0025 Реле РТИ-1322 электротепловое 17-25А ИЭК Заказать
390976 DRT10-C016-C025 Реле РТИ-1302 электротепловое 0,16-0,25 А ИЭК Заказать
390977 DRT10-C025-D004 Реле РТИ-1303 электротепловое 0,25-0,4 А ИЭК Заказать
390978 DRT10-C063-0001 Реле РТИ-1305 электротепловое 0,63-1,0 А ИЭК Заказать
390979 DRT10-D001-C016 Реле РТИ-1301 электротепловое 0,1-0,16 А ИЭК Заказать
390980 DRT10-D004-C063 Реле РТИ-1304 электротепловое 0,4-0,63 А ИЭК Заказать
390981 DRT10-D016-D025 Реле РТИ-1307 электротепловое 1,6-2,5 А ИЭК Заказать
390982 DRT10-D025-0004 Реле РТИ-1308 электротепловое 2,5-4,0 А ИЭК Заказать
390983 DRT10-D055-0008 Реле РТИ-1312 электротепловое 5,5-8А ИЭК Заказать
390984 DRT20-0028-0036 Реле РТИ-2355 электротепловое 28-36А ИЭК Заказать
390985 DRT30-0023-0032 Реле РТИ-3353 электротепловое 23-32А ИЭК Заказать
390986 DRT30-0030-0040 Реле РТИ-3355 электротепловое 30-40 А ИЭК Заказать
390987 DRT30-0037-0050 Реле РТИ-3357 электротепловое 37-50А ИЭК Заказать
390988 DRT30-0048-0065 Реле РТИ-3359 электротепловое 48-65А ИЭК Заказать
390989 DRT30-0055-0070 Реле РТИ-3361 электротепловое 55-70 А ИЭК Заказать
390990 DRT30-0063-0080 Реле РТИ-3363 электротепловое 63-80А ИЭК Заказать
390991 DRT30-0080-0093 Реле РТИ-3365 электротепловое 80-93А ИЭК Заказать
390992 DRT50-0055-0080 Реле РТИ-5369 электротепловое 55-80А ИЭК Заказать
390993 DRT50-0063-0090 Реле РТИ-5370 электротепловое 63-90А ИЭК Заказать
390994 DRT50-0090-0120 Реле РТИ-5371 электротепловое 90-120А ИЭК Заказать
390995 DRT50-0120-0150 Реле РТИ-5375 электротепловое 120-150А ИЭК Заказать
390996 DRT50-0150-0180 Реле РТИ-5376 электротепловое 150-180А ИЭК Заказать
390997 DRT60-0125-0200 Реле РТИ-6376 электротепловое 125-200А ИЭК Заказать
;
