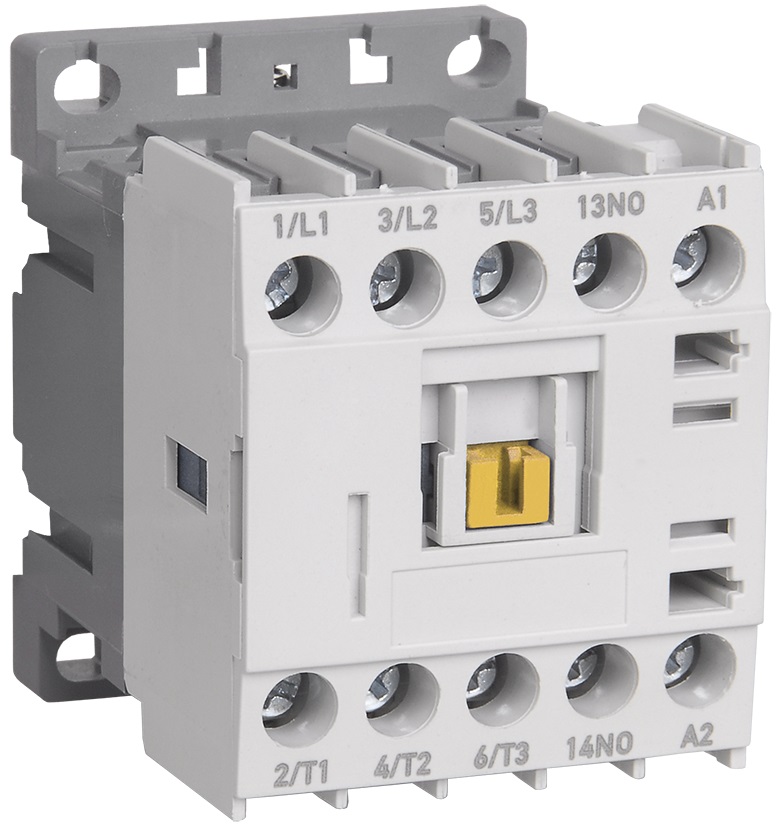

Миниконтакторы серии МКИ предназначены для использования в схемах управления различных нагрузок на напряжение переменного тока до 660 В частоты 50 Гц. минионтакторы позволяют дистанционно коммутировать силовые электрических сети в категориях применения АС3 (управление электродвигателями мощностью до 5 кВт), и АС1 (управление нагревательными приборами). Степень защиты, обеспечиваемая оболочкой миниконтакторов IP20 по ГОСТ 14254. Климатическое исполнение и категория применения контакторов УХЛ4 по ГОСТ 15150.
Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.
По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1. имеют сертификат соответствия С-СN.AВ28.В15019.
| Параметры | МКИ-1061(0/1) | МКИ-1091(0/1) | МКИ-1121(0/1) | МКИ-1161(0/1) | |
| Номинальное рабочее напряжение переменного тока Uе, В | 230; 400; 690 | ||||
| Номинальное напряжение изоляции Ui, В | 690 | ||||
| Номинальное импульсное напряжение Uimp, кВ | 6 | ||||
| Условный тепловой ток Ith (t˚≤40˚), категория применения АС-1, А | 20 | ||||
| Условный ток короткого замыкания Inc, А | 1000 | ||||
| Сопротивление изоляции, МОм | > 10 | ||||
| Номинальный рабочий ток Iе, категория применения АС-15, А |
230 В | 6 | |||
| 400 В | 3 | ||||
| 690 В | 1 | ||||
| Номинальный рабочий ток Iе, категория применения АС-3 (Ue≤400 В), А |
6 | 9 | 12 | 16 | |
| Номинальная мощность по АС-3, кВт | 230 В | 1,5 | 2,2 | 3 | 4 |
| 400 В | 2,2 | 4 | 5,5 | 7,5 | |
| 690 В | 3 | 4 | 4 | 4 | |
| Макс. кратковременная нагрузка (t ≤0,5 с), А | 60 | 90 | 120 | 160 | |
| Защита от сверхтоков - предохранитель gG, А | 8 | 10 | 20 | 20 | |
| Мощность рассеяния при Iе, Вт | АС-3 | 0,11 | 0,20 | 0,36 | 0,80 |
| АС-1 | 1,25 | 1,25 | 1,25 | 1,25 | |
| Параметры | ПМ12-01010(0/1) | ПМ12К-01615(0/1) | ПМ12-0250(0/1) | ПМ12-0405(0/1) | ПМ12-06350 |
| Гибкий кабель без наконечника, мм² | 1,0-2,5 | 1,5-4 | 2-4 | 4-16 | 10-25 |
| Жесткий кабель без наконечника, мм² | 1,5-4 | 2,5-6 | 2,5-6 | 10-25 | 16-35 |
| Крутящий момент при затягивании, Нм | 0,8 | 1,2 | 1,2 | 2,5 | 3,5 |
| Масса контактора, кг | 0,28 | 0,37 | 0,49 | 0,6 | 1,25 |
| Параметры | МКИ-1061(0/1) | МКИ-1091(0/1) | МКИ-1121(0/1) | МКИ-1161(0/1) | |
| Номинальное напряжение катушки управления Uс, В | 24, 36, 110, 230, 400 | ||||
| Диапазоны напряжения управления | Срабатывание | (0,85¸1,1)Uс | |||
| Отпускание | (0,2¸0,75)Uс | ||||
| Мощность потребления катушки при Uc, ВА | Срабатыване | 32 | |||
| Удержание | 6 | ||||
| Время срабатывания, мс |
Замыкание | 10-20 | |||
| Размыкание | 35-45 | ||||
| Коммутационная износостойкость, млн. циклов | 1 | ||||
| Механическая износостойкость, млн. циклов | 12 | ||||
| Мощность рассеяния, Вт | 3 | ||||
| Параметры | Значения | |
| Номинальное напряжение Un, В | перем. тока | до 690 |
| пост. тока | до 440 | |
| Номинальное напряжение изоляции Ui, В | 690 | |
| Ток термической стойкости (t°£40°) Ith, А | 10 | |
| Защита от сверхтоков - предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ≤0,5с), А | 100 | |
| Сопротивление изоляции, МОм | > 10 | |
| Код | Артикул | Наименование | Заказать |
|---|---|---|---|
| 390900 | KMM11-006-024-10 | Миниконтактор МКИ-10610 6А 24В/АС3 1НО ИЭК | Заказать |
| 390901 | KMM11-006-036-10 | Миниконтактор МКИ-10610 6А 36В/АС3 1НО ИЭК | Заказать |
| 390902 | KMM11-006-110-01 | Миниконтактор МКИ-10611 6А 110В/АС3 1Н3 ИЭК | Заказать |
| 390903 | KMM11-006-110-10 | Миниконтактор МКИ-10610 6А 110В/АС3 1НО ИЭК | Заказать |
| 390904 | KMM11-006-230-01 | Миниконтактор МКИ-10611 6А 230В/АС3 1Н3 ИЭК | Заказать |
| 390905 | KMM11-006-230-10 | Миниконтактор МКИ-10610 6А 230В/АС3 1НО ИЭК | Заказать |
| 390906 | KMM11-006-400-01 | Миниконтактор МКИ-10611 6А 400В/АС3 1Н3 ИЭК | Заказать |
| 390907 | KMM11-006-400-10 | Миниконтактор МКИ-10610 6А 400В/АС3 1НО ИЭК | Заказать |
| 390908 | KMM11-009-024-10 | Миниконтактор МКИ-10910 9А 24В/АС3 1НО ИЭК | Заказать |
| 390909 | KMM11-009-036-10 | Миниконтактор МКИ-10910 9А 36В/АС3 1НО ИЭК | Заказать |
| 390910 | KMM11-009-110-01 | Миниконтактор МКИ-10911 9А 110В/АС3 1Н3 ИЭК | Заказать |
| 390911 | KMM11-009-110-10 | Миниконтактор МКИ-10910 9А 110В/АС3 1НО ИЭК | Заказать |
| 390912 | KMM11-009-230-01 | Миниконтактор МКИ-10911 9А 230В/АС3 1Н3 ИЭК | Заказать |
| 390913 | KMM11-009-230-10 | Миниконтактор МКИ-10910 9А 230В/АС3 1НО ИЭК | Заказать |
| 390914 | KMM11-009-400-01 | Миниконтактор МКИ-10911 9А 400В/АС3 1Н3 ИЭК | Заказать |
| 390915 | KMM11-009-400-10 | Миниконтактор МКИ-10910 9А 400В/АС3 1НО ИЭК | Заказать |
| 390916 | KMM11-012-024-10 | Миниконтактор МКИ-11210 12А 24В/АС3 1НО ИЭК | Заказать |
| 390917 | KMM11-012-036-10 | Миниконтактор МКИ-11210 12А 36В/АС3 1НО ИЭК | Заказать |
| 390918 | KMM11-012-110-01 | Миниконтактор МКИ-11211 12А 110В/АС3 1Н3 ИЭК | Заказать |
| 390919 | KMM11-012-110-10 | Миниконтактор МКИ-11210 12А 110В/АС3 1НО ИЭК | Заказать |
| 390920 | KMM11-012-230-01 | Миниконтактор МКИ-11211 12А 230В/АС3 1Н3 ИЭК | Заказать |
| 390921 | KMM11-012-230-10 | Миниконтактор МКИ-11210 12А 230В/АС3 1НО ИЭК | Заказать |
| 390922 | KMM11-012-400-01 | Миниконтактор МКИ-11211 12А 400В/АС3 1Н3 ИЭК | Заказать |
| 390923 | KMM11-012-400-10 | Миниконтактор МКИ-11210 12А 400В/АС3 1НО ИЭК | Заказать |
| 390924 | KMM11-016-230-01 | Миниконтактор МКИ-11611 16А 230В/АС3 1Н3 ИЭК | Заказать |
| 390925 | KMM11-016-230-10 | Миниконтактор МКИ-11610 16А 230В/АС3 1НО ИЭК | Заказать |
| 390926 | KMM11-016-400-01 | Миниконтактор МКИ-11611 16А 400В/АС3 1Н3 ИЭК | Заказать |
| 390927 | KMM11-016-400-10 | Миниконтактор МКИ-11610 16А 400В/АС3 1НО ИЭК | Заказать |
