КМИ Контакторы в оболочке производства IEK

Контактор КМИ10960 9А IP54 Iуст.4-6А Ue=220В АС3 ИЭК
  • Контактор КМИ10960 9А IP54 Iуст.4-6А Ue=220В АС3 ИЭК

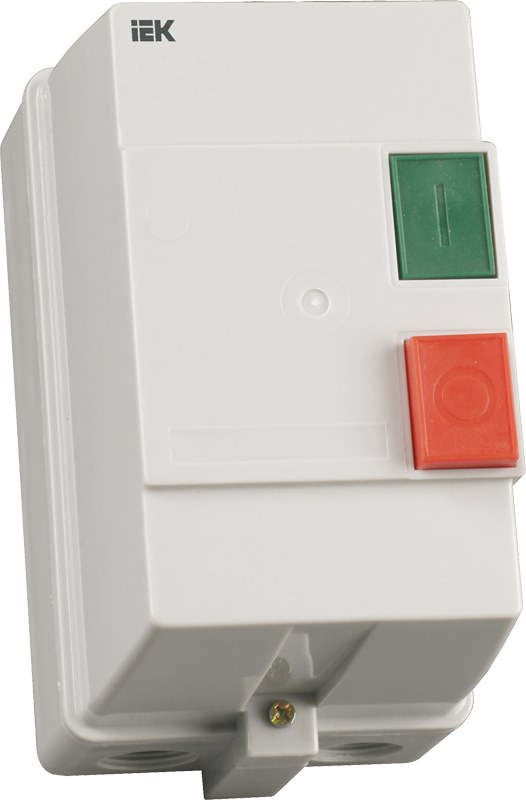

  • Контактор КМИ22560 25А в оболочке Ue=220В АС3 IP54 ИЭК

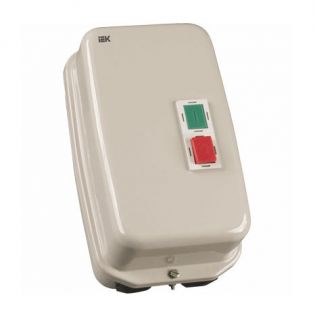

  • Контактор КМИ35062 50А в оболочке Ue=220В АС3 IP54 ИЭК

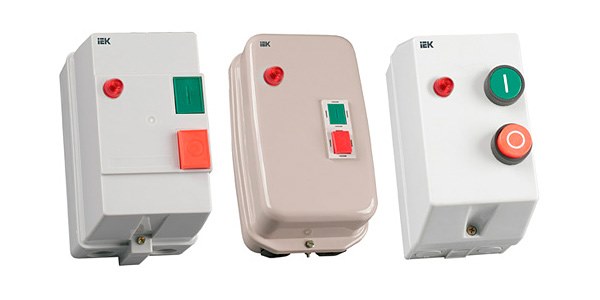

  • Контактор КМИ в оболочке с индикатором ИЭК

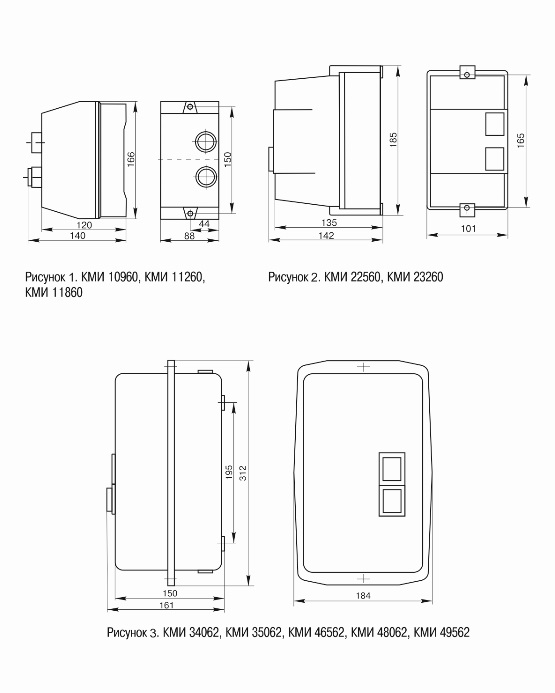

  • Габаритные размеры КМИ

Файлы

Коммутационное оборудование и устройства управления Коммутационное оборудование и устройства управления
КМИ в оболочке - руководство по эксплуатации КМИ в оболочке - руководство по эксплуатации
Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ, оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910+КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012+КМИ 49512 - металлическая оболочка.
Особенности конструкции
Оболочка со степенью защиты IP54 позволяет использовать контактор на строительных площадках, в лакокрасочных, термических и гальванических цехах (при условии помещения аппаратуры под защитный навес).
В качестве нагрузки в большинстве случаев выступают асинхронные трехфазные двигатели с напряжением 380 В. С целью снижения денежных затрат и экономии рабочего времени рекомендуется применять данную систему управления, так как исключается необходимость использования четвертого нулевого рабочего проводника, его разделки и монтажа.
Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников.
При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.

Технические характеристики
Параметры
КМИ-10960 в оболочке
КМИ-11260 в оболочке
КМИ-11860 в оболочке
КМИ-22560 в оболочке
КМИ-23260 в оболочке
КМИ-34062 в оболочке
КМИ-45062 в оболочке
КМИ-46562 в оболочке
КМИ-48062 в оболочке
КМИ-49562 в оболочке
Номинальное рабочее напряжение переменного тока ие'В
230; 400
Номинальное напряжение изоляции Ui'B
660
Номинальное импульсное напряжениеUimp, кВ
6
Номинальный рабочий ток 1е, категория применения АС-3 (Un<400B), А
9
12
18
25
32
40
50
65
80
95
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А
25
25
32
40
50
60
80
80
125
125
Номинальная мощность по АС-3, кВт
230В
2,2
3
4
5,5
7,5
11
15
18,5
22
25
400В
4
5,5
7,5
11
15
18,5
22
30
37
45
Макс. кратковременная нагрузка (t£ 1 с), А
162
216
324
450
576
720
900
1170
1440
1710
Условный ток короткого замыкания Inc, А
1000
1000
3000
3000
3000
3000
3000
3000
5000
5000
Защита от сверхтоков - предохранитель gG, А
10
20
25
40
50
50
63
80
100
100
Мощность рассеяния при 1е' Вт
АС-3
0,2
0,36
0,8
1,25
2
2,4
3,7
4,2
5,1
7,2
АС-1
1,56
1,56
2,5
3,2
5
5,4
9,6
6,4
12,5
12,5

Код Артикул Наименование Заказать
390831 KKM16-009-0001-220-00 Контактор КМИ10960 9А IP54 Iуст.1,0-1,6А Ue=220В/АС3 ИЭК Заказать
390832 KKM16-009-0004-220-00 Контактор КМИ10960 9А IP54 Iуст.4-6А Ue=220В/АС3 ИЭК Заказать
390833 KKM16-009-220-00 Контактор КМИ10960 9А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390834 KKM16-009-380-00 Контактор КМИ10960 9А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390835 KKM16-009-C016-220-00 Контактор КМИ10960 9А IP54 Iуст.0,16-0,25А Ue=220В/АС3 ИЭК Заказать
390836 KKM16-009-C025-220-00 Контактор КМИ10960 9А IP54 Iуст.0,25-0,4А Ue=220В/АС3 ИЭК Заказать
390837 KKM16-009-C063-220-00 Контактор КМИ10960 9А IP54 Iуст.0,63-1,0А Ue=220В/АС3 ИЭК Заказать
390838 KKM16-009-D001-220-00 Контактор КМИ10960 9А IP54 Iуст.0,1-0,16А Ue=220В/АС3 ИЭК Заказать
390839 KKM16-009-D004-220-00 Контактор КМИ10960 9А IP54 Iуст.0,4-0,63А Ue=220В/АС3 ИЭК Заказать
390840 KKM16-009-D016-220-00 Контактор КМИ10960 9А IP54 Iуст.1,6-2,5А Ue=220В/АС3 ИЭК Заказать
390841 KKM16-009-D025-220-00 Контактор КМИ10960 9А IP54 Iуст.2,5-4,0А Ue=220В/АС3 ИЭК Заказать
390842 KKM16-009-I-220-00 Контактор КМИ10960 9А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390843 KKM16-009-I-380-00 Контактор КМИ10960 9А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390844 KKM16-012-220-00 Контактор КМИ11260 12А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390845 KKM16-012-380-00 Контактор КМИ11260 12А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390846 KKM16-012-I-220-00 Контактор КМИ11260 12А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390847 KKM16-012-I-380-00 Контактор КМИ11260 12А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390848 KKM16-018-220-00 Контактор КМИ11860 18А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390849 KKM16-018-380-00 Контактор КМИ11860 18А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390850 KKM16-018-I-220-00 Контактор КМИ11860 18А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390851 KKM16-018-I-380-00 Контактор КМИ11860 18А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390830 KKM-1A9633:BA9633:B9684 Оболочка для КМИ 9-18А IP54 Заказать
390852 KKM-2 Оболочка для КМИ 25-32А IP54 Заказать
390853 KKM26-025-220-00 Контактор КМИ22560 25А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390854 KKM26-025-380-00 Контактор КМИ22560 25А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390855 KKM26-025-I-220-00 Контактор КМИ22560 25А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390856 KKM26-025-I-380-00 Контактор КМИ22560 25А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390857 KKM26-032-220-00 Контактор КМИ23260 32А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390858 KKM26-032-380-00 Контактор КМИ23260 32А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390859 KKM26-032-I-220-00 Контактор КМИ23260 32А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390860 KKM26-032-I-380-00 Контактор КМИ23260 32А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390861 KKM-3 Оболочка для КМИ 40-95А IP54 Заказать
390862 KKM36-040-220-00 Контактор КМИ34062 40А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390863 KKM36-040-380-00 Контактор КМИ34062 40А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390864 KKM36-040-I-220-00 Контактор КМИ34062 40А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390865 KKM36-040-I-380-00 Контактор КМИ34062 40А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390866 KKM36-050-220-00 Контактор КМИ35062 50А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390867 KKM36-050-380-00 Контактор КМИ35062 50А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390868 KKM36-050-I-220-00 Контактор КМИ35062 50А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390869 KKM36-050-I-380-00 Контактор КМИ35062 50А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390870 KKM46-065-220-00 Контактор КМИ46562 65А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390871 KKM46-065-380-00 Контактор КМИ46562 65А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390872 KKM46-065-I-220-00 Контактор КМИ46562 65А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390873 KKM46-065-I-380-00 Контактор КМИ46562 65А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390874 KKM46-080-220-00 Контактор КМИ48062 80А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390875 KKM46-080-380-00 Контактор КМИ48062 80А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390876 KKM46-080-I-220-00 Контактор КМИ48062 80А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390877 KKM46-080-I-380-00 Контактор КМИ48062 80А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
390878 KKM46-095-220-00 Контактор КМИ49562 95А в оболочке Ue=220В/АС3 IP54 ИЭК Заказать
390879 KKM46-095-380-00 Контактор КМИ49562 95А в оболочке Ue=380В/АС3 IP54 ИЭК Заказать
390880 KKM46-095-I-220-00 Контактор КМИ49562 95А IP54 с индик. Ue=230В/АС3 ИЭК Заказать
390881 KKM46-095-I-380-00 Контактор КМИ49562 95А IP54 с индик. Ue=400В/АС3 ИЭК Заказать
;
