ЩРв серии TREND производства IEK

ЩРв-12з-3 58 УХЛ3 IP31 Корпус металлический ИЭК
  • ЩРв-12з-3 58 УХЛ3 IP31 Корпус металлический ИЭК
  • ЩРв-18з-3 36 УХЛ3 IP31 TREND
  • ЩРв-36з-3 36 УХЛ3 IP31 TREND

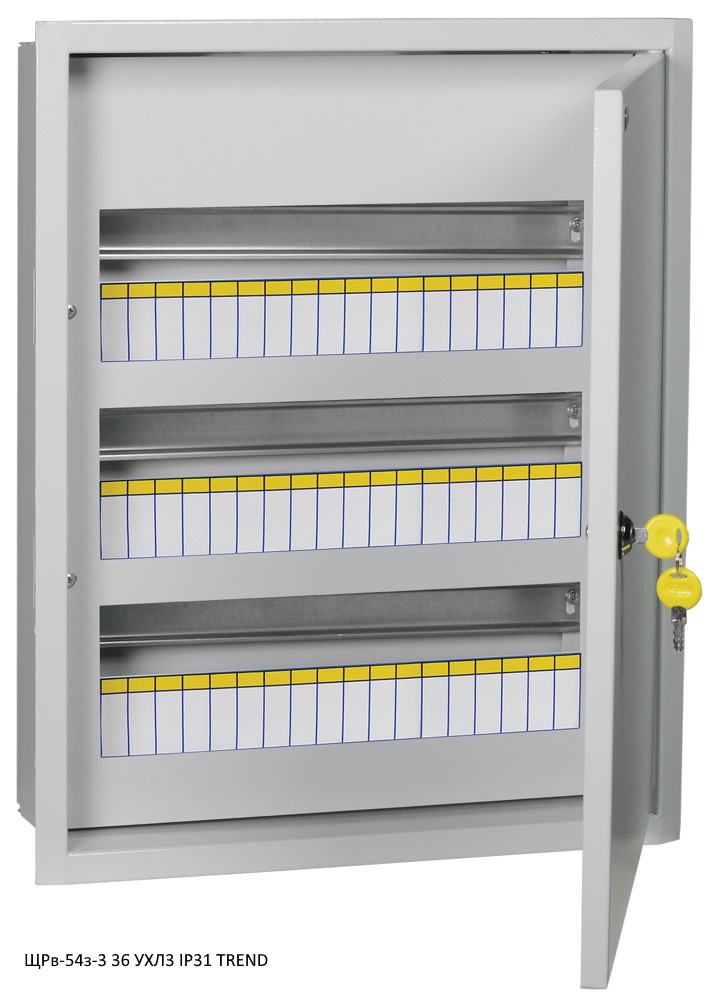

  • ЩРв-54з-3 36 УХЛ3 IP31 TREND

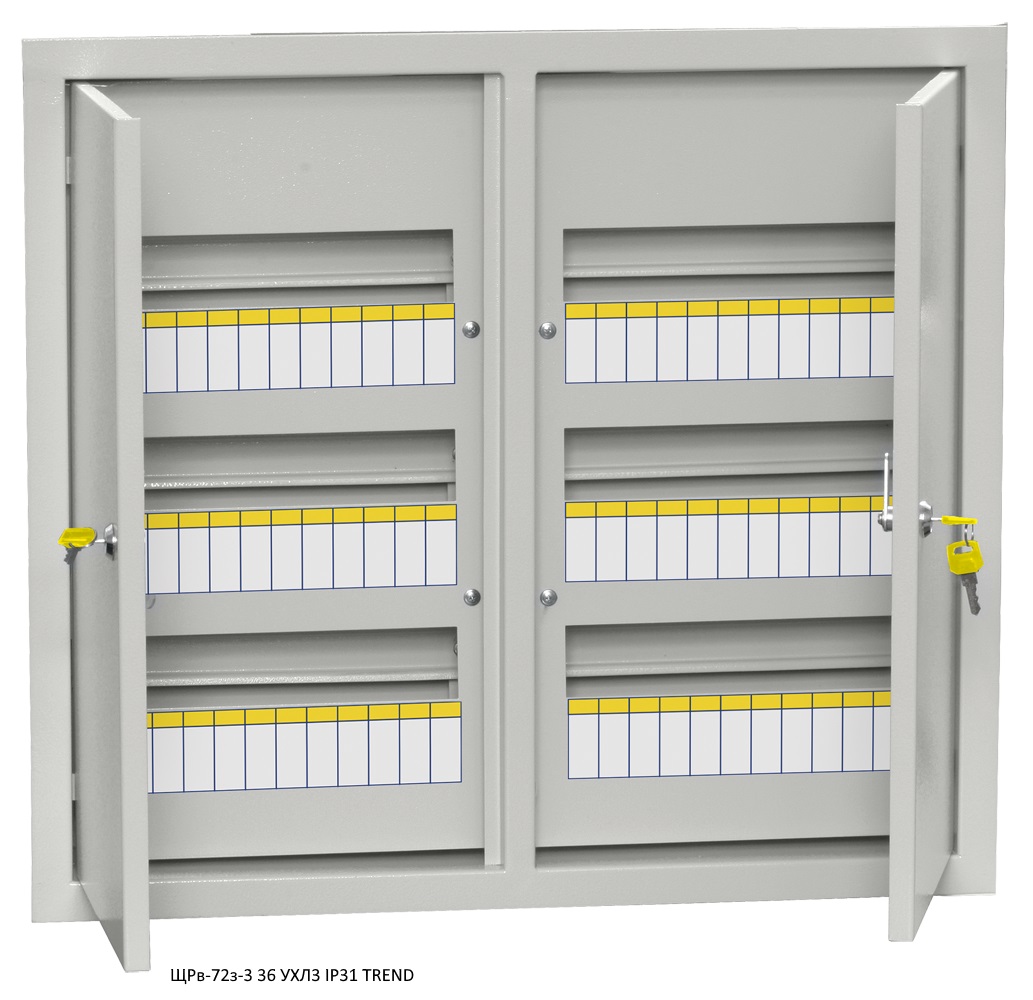

  • ЩРв-72з-3 36 УХЛ3 IP31 TREND
  • ЩРв-12з
  • ЩРв-18з-3 _ ЩРв-24з-3

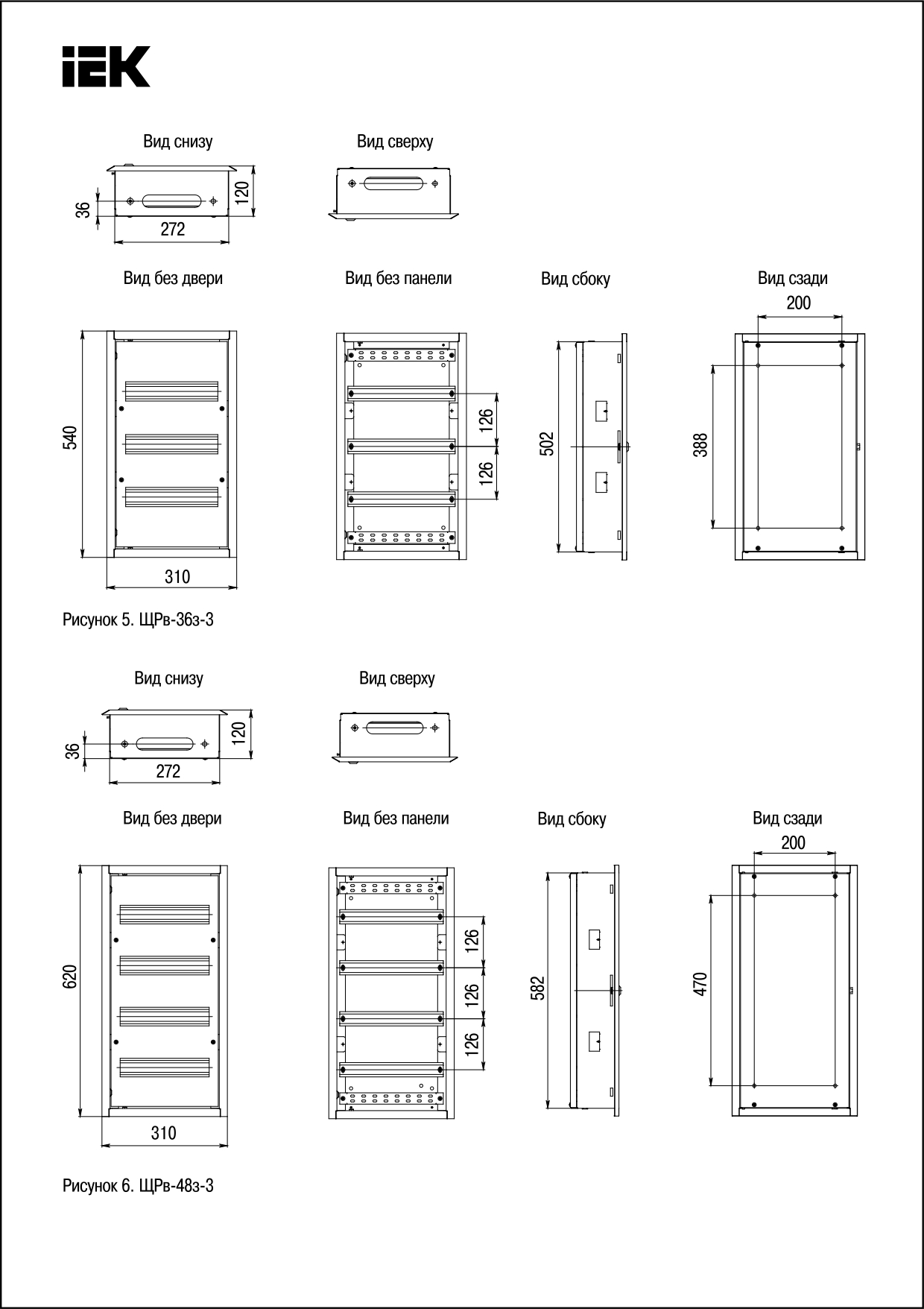

  • ЩРв-36з-3 _ ЩРв-48з-3
  • ЩРв-54з-3 _ ЩРв-72з-3

Файлы

Щитки металлические модульные Щитки металлические модульные
Руководство по эксплуатации ЩРв серии TREND Руководство по эксплуатации ЩРв серии TREND
Корпуса встраиваемых щитов распределения ЩРв TREND предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Преимущества
  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Жесткость конструкции.
  • Единый секрет замка.
  • Высокая технологичность и простота сборки.
  • Несколько цветов и вариантов окраски.
  • Высокий уровень электробезопасности.
  • Сертификат соответствия.
Особенности конструкции
Улучшенный внешний вид – скошенные углы.
Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.
Оцинкованная рейка для крепления шин N и PE.
Значительно увеличена жесткость конструкции корпуса.
Технические характеристики
  • Вид установки: встраиваемый
  • Толщина металла, мм: 0,8–1,0
  • Номинальный ток, А: до 125
  • Тип покрытия: порошковое, шагрень/глянец
  • Цвет: RAL 7035, RAL 9016
  • Степень защиты: IP31
  • Угол открытия двери: 105°
  • Тип применяемых аппаратов: модульные
  • Климатическое исполнение: УХЛ3 для IP31.
Код Артикул Наименование Количество модулей Цвет Описание Габаритные размеры, мм Заказать
388014 MKM14-V-12-30-T Корпус металлический ЩРв-12з-3 36 УХЛ3 IP31 TREND 12 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 2,3кг. Корпус: 265х310х120; Ниша: 230х275х125 Заказать
388015 MKM14-V-18-30-T Корпус металлический ЩРв-18з-3 36 УХЛ3 IP31 TREND 18 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 3,3кг. Корпус: 265х440х120; Ниша: 230х405х125 Заказать
388016 MKM14-V-18-31-TW Корпус металлический ЩРв-18з-3 58 УХЛ3 IP31 TREND 18 RAL 9016 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 3,3кг. Корпус: 265х440х120; Ниша: 230х405х125 Заказать
388017 MKM14-V-24-30-T Корпус металлический ЩРв-24з-3 36 УХЛ3 IP31 TREND 24 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 3,3кг. Корпус: 395х310х120; Ниша: 360х275х125 Заказать
388018 MKM14-V-24-31-TW Корпус металлический ЩРв-24з-3 58 УХЛ3 IP31 TREND 24 RAL 9016 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 3,3кг. Корпус: 395х310х120; Ниша: 360х275х125 Заказать
388019 MKM14-V-36-30-T Корпус металлический ЩРв-36з-3 36 УХЛ3 IP31 TREND 36 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 5кг. Корпус: 540х310х120; Ниша: 505х275х125 Заказать
388020 MKM14-V-36-31-TW Корпус металлический ЩРв-36з-3 58 УХЛ3 IP31 TREND 36 RAL 9016 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 5кг. Корпус: 540х310х120; Ниша: 505х275х125 Заказать
388021 MKM14-V-48-30-T Корпус металлический ЩРв-48з-3 36 УХЛ3 IP31 TREND 48 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 6кг. Корпус: 620х310х120; Ниша: 585х275х125 Заказать
388022 MKM14-V-48-31-TW Корпус металлический ЩРв-48з-3 58 УХЛ3 IP31 TREND 48 RAL 9016 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 6кг. Корпус: 620х310х120; Ниша: 585х275х125 Заказать
388023 MKM14-V-54-30-T Корпус металлический ЩРв-54з-3 36 УХЛ3 IP31 TREND 54 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 7,4кг. Корпус: 540х440х120; Ниша: 505х405х125 Заказать
388024 MKM14-V-54-31-TW Корпус металлический ЩРв-54з-3 58 УХЛ3 IP31 TREND 54 RAL 9016 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 7,4кг. Корпус: 540х440х120; Ниша: 505х405х125 Заказать
388025 MKM14-V-72-30-T Корпус металлический ЩРв-72з-3 36 УХЛ3 IP31 TREND 72 RAL 7035 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 9,9кг. Корпус: 540х600х120; Ниша: 505х565х125 Заказать
388026 MKM14-V-72-31-TW Корпус металлический ЩРв-72з-3 58 УХЛ3 IP31 TREND 72 RAL 9016 Кол-во вводов: по 1 отверстию 140x30 мм (сверху и снизу). Масса 9,9кг. Корпус: 540х600х120; Ниша: 505х565х125 Заказать
;
