Трансформатор тока ТШП-0,66 производства IEK

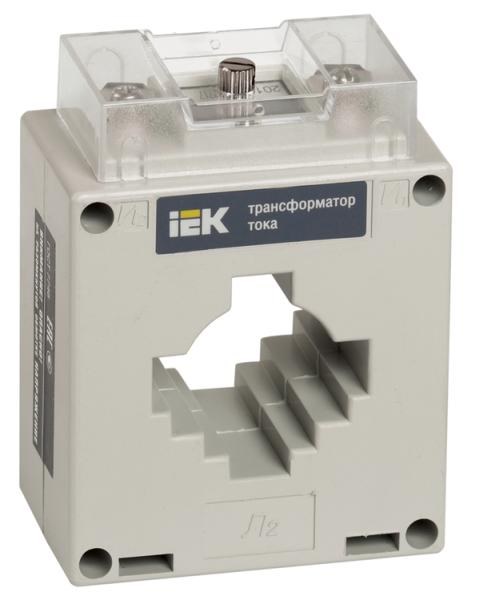

ТШП-0,66 - Трансформатор тока - ИЭК-

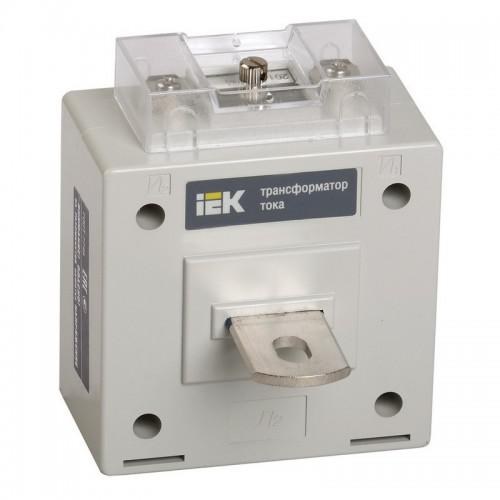

  • ТШП-0,66 - Трансформатор тока - ИЭК-

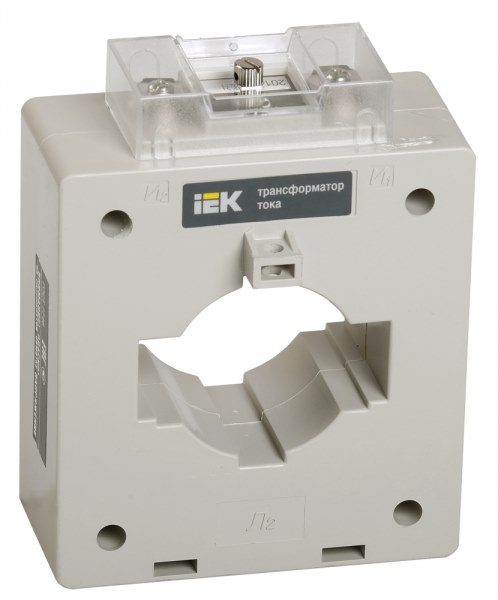

  • ТШП-0,66 Трансформатор тока - ИЭК
  • ТШП-0,66 Трансформатор тока ИЭК
  • ТШП-0,66 Трансформатор тока ИЭК--

Файлы

Трансформаторы тока Трансформаторы тока

Трансформаторы тока шинные в пластиковом корпусе (ТШП-0,66) предназначены:

  • для применения в схемах учета электроэнергии при расчетах с потребителями; для применения в схемах коммерческого учета электроэнергии; для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

Соответствуют требованиям ГОСТ 7746

На основании положительных результатов испытаний:
- на трансформаторы тока ТШП-0,66  выдано свидетельство об утверждении типа средств измерений CN.С.34.10.A №56691.
Трансформаторы тока ТШП-0,66 внесены в  государственный реестр средств измерений под номером – 58385-14.

Преимущества

  • Корпус всех трансформаторов ТШП-0,66 выполнен из самозатухающего пластика.
  • В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки, крепежные элементы для установки на монтажную панель и фиксации шины, цветные накейки для индикации фаз.
  • Малый вес и компактные габариты позволяют существенно сэкономить место в шкафу.
  • Межповерочный интервал составляет 12 лет.
Технические характеристики
Наименование параметра
Модификации трансформаторов
ТШП-0,66 габ. 30
ТШП-0,66 габ. 40
ТШП-0,66 габ. 60
ТШП-0,66 габ. 85
ТШП-0,66 габ. 100
Номинальное напряжение, Uном,кВ
0,66
Наибольшее рабочее напряжение, кВ
0,72
Номинальная частота сети, fном,Гц
50
Номинальный первичный ток трансформатора, I1ном, А
150; 200; 250; 300
 400; 500; 600
750; 800; 1000
1200
1500; 2000
Номинальный вторичный рабочий ток, I2ном, А
5
5
5
5
5
Номинальная вторичная нагрузка, S2ном,
с коэффициентом мощности cos φ=0,8, B•А
5
5; 10
10
15
15
Класс точности
0,5; 0,5S
Номинальный коэффициент трансформации пном, определяемый по формуле
пном_|1иом/|2иом
Номинальный коэффициент безопасности вторичной обмотки, КБном
5
Испытательное одноминутное напряжение частотой 50 Гц, кВ
3
Масса, кг, не более
0,6
0,38
0,6
1,02
 1,10 1,16

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета
Класс точности
Первичный ток, % номинального значения
Предел допускаемой погрешности
Предел нагрузки, % номинального значения
Токовой, %
Угловой, мин
0,5S
1
± 1,5
± 90'
± 2,7 срад

5
± 0,75
± 45'
± 1,35 срад
25*100
20
± 0,5
± 30'
± 0,9 срад

100 120
± 0,5
± 30'
± 0,9 срад

0,5
5
± 1,5
± 90'
± 2,7 срад

20
± 0,75
± 45'
± 1,35 срад
25*100
100 120
± 0,5
± 30'
± 0,9 срад


Код Артикул Наименование Заказать
395175 ITB20-3-05-0200 Трансформатор тока ТШП-0,66 200/5А 5ВА класс 0,5S габарит 30 ИЭК Заказать
395176 ITB20-3-05-0250 Трансформатор тока ТШП-0,66 250/5А 5ВА класс 0,5S габарит 30 ИЭК Заказать
395177 ITB20-3-05-0300 Трансформатор тока ТШП-0,66 300/5А 5ВА класс 0,5S габарит 30 ИЭК Заказать
395185 ITB30-2-05-0400 Трансформатор тока ТШП-0,66 400/5А 5ВА класс 0,5 габарит 40 ИЭК Заказать
395186 ITB30-2-05-0500 Трансформатор тока ТШП-0,66 500/5А 5ВА класс 0,5 габарит 40 ИЭК Заказать
395187 ITB30-2-05-0600 Трансформатор тока ТШП-0,66 600/5А 5ВА класс 0,5 габарит 40 ИЭК Заказать
395178 ITB30-3-05-0400 Трансформатор тока ТШП-0,66 400/5А 5ВА класс 0,5S габарит 40 ИЭК Заказать
395179 ITB30-3-05-0500 Трансформатор тока ТШП-0,66 500/5А 5ВА класс 0,5S габарит 40 ИЭК Заказать
395180 ITB30-3-05-0600 Трансформатор тока ТШП-0,66 600/5А 5ВА класс 0,5S габарит 40 ИЭК Заказать
395170 ITB40-2-10-0800 Трансформатор тока ТШП-0,66 800/5А 10ВА класс 0,5 габарит 60 ИЭК Заказать
395171 ITB40-2-10-1000 Трансформатор тока ТШП-0,66 1000/5А 10ВА класс 0,5 габарит 60 ИЭК Заказать
395181 ITB40-3-15-1000 Трансформатор тока ТШП-0,66 1000/5А 15ВА класс 0,5S габарит 60 ИЭК Заказать
395172 ITB50-2-15-1200 Трансформатор тока ТШП-0,66 1200/5А 15ВА класс 0,5 габарит 85 ИЭК Заказать
395173 ITB50-2-15-1500 Трансформатор тока ТШП-0,66 1500/5А 15ВА класс 0,5 габ. 85 Заказать
395182 ITB50-3-15-1200 Трансформатор тока ТШП-0,66 1200/5А 15ВА класс 0,5S габарит 85 ИЭК Заказать
395174 ITB60-2-15-2000 Трансформатор тока ТШП-0,66 2000/5А 15ВА класс 0,5 габарит 100 ИЭК Заказать
395183 ITB60-3-15-1500 Трансформатор тока ТШП-0,66 1500/5А 15ВА класс 0,5S габарит 100 ИЭК Заказать
395184 ITB60-3-15-2000 Трансформатор тока ТШП-0,66 2000/5А 15ВА класс 0,5S габарит 100 ИЭК Заказать
;
