Трансформаторы тока ТРП производства IEK

ТРП-23 Трансформатор тока ИЭК
  • ТРП-23 Трансформатор тока ИЭК
  • ТРП-58 Трансформатор тока ИЭК
  • ТРП-812 Трансформатор тока ИЭК

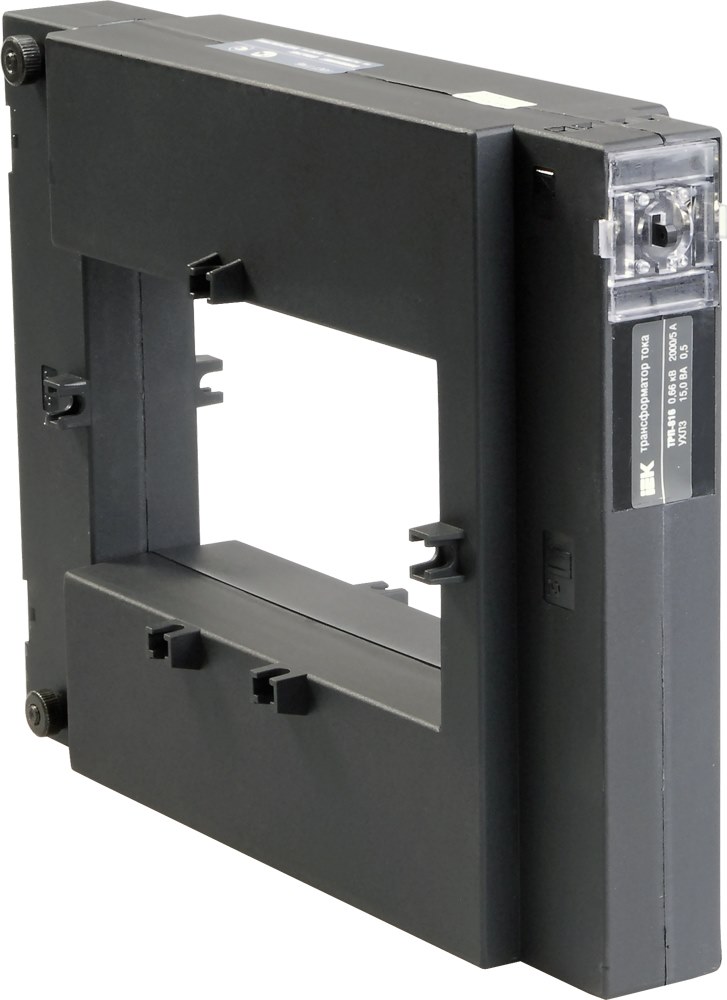

  • ТРП-816 Трансформатор тока ИЭК

Файлы

Трансформаторы тока Трансформаторы тока
Трансформаторы тока разъемные ТРП IEK® предназначены:
– для применения в схемах учета электроэнергии при расчетах с потребителями;
– для применения в схемах коммерческого учета электроэнергии;
– для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

Соответствуют требованиям ГОСТ 7746.
Преимущества
Корпус ТРП выполнен из самозатухающего пластика.
В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
Гарантийный срок 5 лет.
Трансформаторы ТРП комплектуются винтами и гайками для крепления проводников.

Технические характеристики

Наименование параметра
Модификации трансформаторов
ТРП-23
ТРП-58
ТРП-88
ТРП-812
ТРП-816
Номинальное напряжение U ном , кВ


0,66


Наибольшее рабочее напряжение, кВ


0,72


Номинальная частота сети f ном , Гц


50


Номинальный первичный ток трансформатора I 1ном , А
300, 400
250, 300, 400,
500, 600
400, 500, 600,
800, 1000
1000, 1200,
1250, 1500
1500, 2000,
2500, 3000
Номинальный вторичный рабочий ток I 2ном , А


5


Номинальная вторичная нагрузка S 2ном ,
с коэффициентом мощности cos j=0,8, B×А


1,5-2,5


Класс точности


0,5


Номинальный коэффициент безопасности вторичной обмотки К Бном


5


Испытательное одноминутное напряжение частотой 50 Гц, кВ


3


Масса, кг, не более
0,75
0,9
1,05
1,25
4,3


Пределы допускаемых погрешностей вторичных обмоток для измерений и учета

Класс точности
Первичный ток,
% номинального
значения
Предел допускаемой погрешности
Предел нагрузки,
% номинального
значения
токовой, %
угловой, мин
0,5
5
± 1,5
± 90’
± 2,7 срад


20
± 0,75
± 45’
± 1,35 срад
25¸100

100—120
± 0,5
± 30’
± 0,9 срад


Особенности конструкции
Корпус и сердечник трансформаторов тока разъемные и соединяются при помощи крепежных винтов.
Корпус трансформатора сделан из самозатухающего пластика, что обеспечивает пожаро- и электробезопасность.
Стороны трансформаторов тока, соответствующие входу и выходу первичной обмотки обозначаются Л1 и Л2, выводы вторичной обмотки обозначаются И1 и И2.
Клеммные зажимы вторичной обмотки закрываются прозрачной крышкой, что обеспечивает безопасность при эксплуатации. Кроме того, крышку можно опломбировать. Это особенно важно в схемах учета электроэнергии, так как позволяет исключить несанкционированный доступ к клеммным зажимам вторичной обмотки.
Код Артикул Наименование Заказать
394958 ITT23-2-D015-0300 Трансформатор тока ТРП-23 300/5 1,5ВА кл. точн. 0,5 Заказать
394959 ITT23-2-D025-0400 Трансформатор тока ТРП-23 400/5 2,5ВА кл. точн. 0,5 Заказать
394960 ITT58-2-D015-0250 Трансформатор тока ТРП-58 250/5 1ВА кл. точн. 0,5 Заказать
394961 ITT58-2-D015-0300 Трансформатор тока ТРП-58 300/5 1,5ВА кл. точн. 0,5 Заказать
394962 ITT58-2-D015-0400 Трансформатор тока ТРП-58 400/5 1,5ВА кл. точн. 0,5 Заказать
394963 ITT58-2-D025-0500 Трансформатор тока ТРП-58 500/5 2,5ВА кл. точн. 0,5 Заказать
394964 ITT58-2-D025-0600 Трансформатор тока ТРП-58 600/5 2,5ВА кл. точн. 0,5 Заказать
394965 ITT812-2-D050-1000 Трансформатор тока ТРП-812 1000/5 5ВА кл. точн. 0,5 Заказать
394966 ITT812-2-D060-1200 Трансформатор тока ТРП-812 1200/5 6ВА кл. точн. 0,5 Заказать
394967 ITT812-2-D075-1250 Трансформатор тока ТРП-812 1250/5 7,5ВА кл. точн. 0,5 Заказать
394968 ITT812-2-D075-1500 Трансформатор тока ТРП-812 1500/5 7,5ВА кл. точн. 0,5 Заказать
394969 ITT816-2-D100-1000 Трансформатор тока ТРП-816 1000/5 10ВА кл. точн. 0,5 Заказать
394970 ITT816-2-D150-1500 Трансформатор тока ТРП-816 1500/5 15ВА кл. точн. 0,5 Заказать
394971 ITT816-2-D150-2000 Трансформатор тока ТРП-816 2000/5 15ВА кл. точн. 0,5 Заказать
394972 ITT816-2-D150-2500 Трансформатор тока ТРП-816 2500/5 15ВА кл. точн. 0,5 Заказать
394973 ITT816-2-D200-3000 Трансформатор тока ТРП-816 3000/5 20ВА кл. точн. 0,5 Заказать
394974 ITT88-2-D015-0400 Трансформатор тока ТРП-88 400/5 1,5ВА кл. точн. 0,5 Заказать
394975 ITT88-2-D015-0500 Трансформатор тока ТРП-88 500/5 1,5ВА кл. точн. 0,5 Заказать
394976 ITT88-2-D025-0600 Трансформатор тока ТРП-88 600/5 2,5ВА кл. точн. 0,5 Заказать
394977 ITT88-2-D025-0800 Трансформатор тока ТРП-88 800/5 2,5ВА кл. точн. 0,5 Заказать
394978 ITT88-2-D050-1000 Трансформатор тока ТРП-88 1000/5 5ВА кл. точн. 0,5 Заказать
;
