ППНИ Предохранители плавкие производства IEK

ППНИ-37 Плавкая вставка-
  • ППНИ-37 Плавкая вставка-

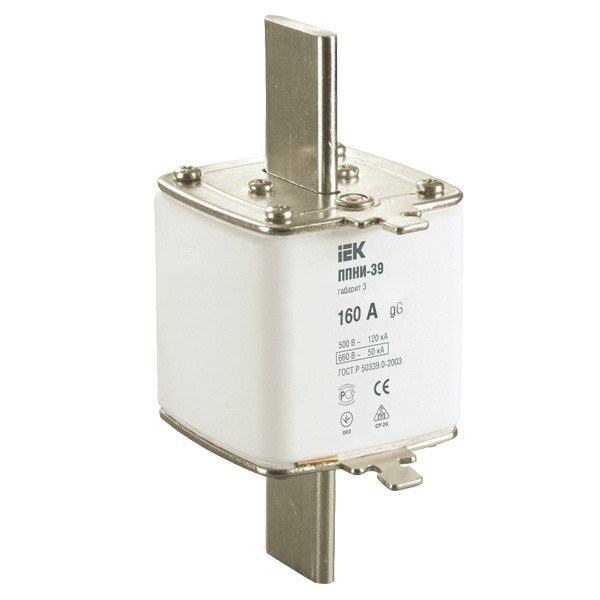

  • ППНИ-39 габарит 3 - Плавкая вставка

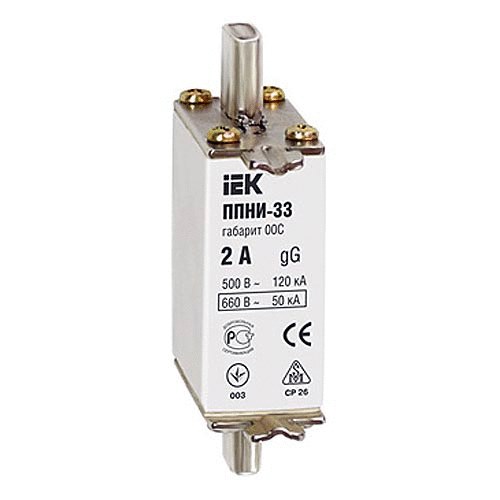

  • ППНИ-33 габарит 00С Плавкая вставка
  • ППНИ-33 Плавкая вставка ИЭК
  • ППНИ-35 габарит 1 Плавкая вставка

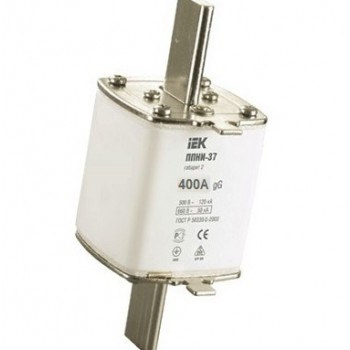

  • ППНИ-37 Плавкая вставка
  • ДП-35 Держатель предохранителя ИЭК
  • РС-1 Рукоятка съема ИЭК

Файлы

Предохранители Предохранители
Предохранители ППНИ и доп. устройства
Предохранители плавкие серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А.
Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.
Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления.
Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.
Преимущества
  • Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.
  • Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.
  • Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.
  • Широкий ассортиментный ряд предохранителей ППНИ, включающий в себя плавкие вставки с номинальными токами от 2А до 630А, всего 82 позиции в 6 габаритах.
  • Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.
  • Широкий диапазон рабочих температур, от -45 °С до +60 °С, позволяет применять предохранители ППНИ в разных климатических поясах.
  • Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.
Держатели предохранителей
Основание держателя (изолятор) выполнено из армированной термореактивной пластмассы, стойкой к коррозии, механическим воздействиям, перепадам температуры
и динамическим ударам, которые возникают при коротких замыканиях, вплоть до 120 кА.
Рукоятки съема
Рукоятки съема РСy1 – универсальные, предназначены для установки в держатели и демонтажа предохранителей типа ППНИ.
Кроме того, рукоятки РСy1 можно использовать для предохранителей других марок, разработанных в соответствии с ГОСТ Р 50339, IEC 60269.


Технические характеристики

Номинальный ток, А 2 * 630
Типоразмеры 00C, 00, 0, 1, 2, 3
Номинальное напряжение, В~ 400, 500, 660
Номинальная частота, Гц 50
Классификационная группа gG*
Номинальная отключающая способность 50 кА при 660 В, 120 кА при 500 В
Диапазон рабочих температур, °С -45 * +60
Степень защиты IP00
Рабочее положение вертикальное или горизонтальное
Указатель срабатывания (индикатор) выдвижной шток (боек)
Материал контактов медь с гальваническим покрытием сплавом олово висмут
Стандарты ГОСТ Р 50339.0 92, ГОСТ Р 50339.2 92

*
«g» - защита с отключающей способностью во всем диапазоне от перегрузки и короткого замыкания.
«G» - предохранители общего применения.

Особенности конструкции
Контакты предохранителя и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
Основание держателя (изолятор) выполнено из армированной термореактивной пластмассы, стойкой к коррозии, механическим воздействиям, перепадам температуры и динамическим ударам, которые возникают при коротких замыканиях вплоть до 120 кА.
Контакты плавкой вставки выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.
Все габариты плавких вставок ППНИ удобно устанавливать или демонтировать универсальной рукояткой съема РС-1, изоляция которой выдерживает напряжение до 1000 В.
Для быстрого и эффективного дугогашения корпус плавкой вставки наполнен кварцевым песком высокой химической очистки.
Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.
В конструкции плавкой вставки есть специальный индикатор, выполненный в виде выдвижного штока, который позволяет визуально определять сработавшие предохранители.
Предохранители ППНИ обладают отключающей способностью во всем диапазоне gG, что позволяет обеспечить защиту электроустановок от токов короткого замыкания и перегрузок.
Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНИ соответствуют современным стандартам МЭК и ГОСТ, и поэтому позволяют заменять собой аналогичные устройства как отечественного, так и импортного производства.

Код Артикул Описание Заказать
323548 DPP00D-RS1 Рукоятка съема РС-1 ИЭК Заказать
323462 DPP10-002 Плавкая вставка предохранителя ППНИ-33, габарит 00, 2А ИЭК Заказать
323463 DPP10-004 Плавкая вставка предохранителя ППНИ-33, габарит 00, 4А ИЭК Заказать
323464 DPP10-006 Плавкая вставка предохранителя ППНИ-33, габарит 00, 6А ИЭК Заказать
323465 DPP10-008 Плавкая вставка предохранителя ППНИ-33, габарит 00, 8А ИЭК Заказать
323466 DPP10-010 Плавкая вставка предохранителя ППНИ-33, габарит 00, 10А ИЭК Заказать
323467 DPP10-012 Плавкая вставка предохранителя ППНИ-33, габарит 00, 12А ИЭК Заказать
323468 DPP10-016 Плавкая вставка предохранителя ППНИ-33, габарит 00, 16А ИЭК Заказать
323469 DPP10-020 Плавкая вставка предохранителя ППНИ-33, габарит 00, 20А ИЭК Заказать
323470 DPP10-025 Плавкая вставка предохранителя ППНИ-33, габарит 00, 25А ИЭК Заказать
323471 DPP10-032 Плавкая вставка предохранителя ППНИ-33, габарит 00, 32А ИЭК Заказать
323472 DPP10-040 Плавкая вставка предохранителя ППНИ-33, габарит 00, 40А ИЭК Заказать
323473 DPP10-050 Плавкая вставка предохранителя ППНИ-33, габарит 00, 50А ИЭК Заказать
323474 DPP10-063 Плавкая вставка предохранителя ППНИ-33, габарит 00, 63А ИЭК Заказать
323475 DPP10-080 Плавкая вставка предохранителя ППНИ-33, габарит 00, 80А ИЭК Заказать
323476 DPP10-100 Плавкая вставка предохранителя ППНИ-33, габарит 00, 100А ИЭК Заказать
323477 DPP10-125 Плавкая вставка предохранителя ППНИ-33, габарит 00, 125А ИЭК Заказать
323478 DPP10-160 Плавкая вставка предохранителя ППНИ-33, габарит 00, 160А ИЭК Заказать
323544 DPP10D-DP-160 Держатель предохранителя ДП-33, габарит 00, 160А ИЭК Заказать
323479 DPP11-002 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 2А ИЭК Заказать
323480 DPP11-004 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 4А ИЭК Заказать
323481 DPP11-006 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 6А ИЭК Заказать
323482 DPP11-008 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 8А ИЭК Заказать
323483 DPP11-010 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 10А ИЭК Заказать
323484 DPP11-016 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 16А ИЭК Заказать
323485 DPP11-020 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 20А ИЭК Заказать
323486 DPP11-025 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 25А ИЭК Заказать
323487 DPP11-032 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 32А ИЭК Заказать
323488 DPP11-040 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 40А ИЭК Заказать
323489 DPP11-050 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 50А ИЭК Заказать
323490 DPP11-063 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 63А ИЭК Заказать
323491 DPP11-080 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 80А ИЭК Заказать
323492 DPP11-100 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 100А ИЭК Заказать
323493 DPP11-125 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 125А ИЭК Заказать
323494 DPP11-160 Плавкая вставка предохранителя ППНИ-33, габарит 00С, 160А ИЭК Заказать
323495 DPP20-002 Плавкая вставка предохранителя ППНИ-33, габарит 0, 2А ИЭК Заказать
323496 DPP20-004 Плавкая вставка предохранителя ППНИ-33, габарит 0, 4А ИЭК Заказать
323497 DPP20-006 Плавкая вставка предохранителя ППНИ-33, габарит 0, 6А ИЭК Заказать
323498 DPP20-008 Плавкая вставка предохранителя ППНИ-33, габарит 0, 8А ИЭК Заказать
323499 DPP20-010 Плавкая вставка предохранителя ППНИ-33, габарит 0, 10А ИЭК Заказать
323500 DPP20-012 Плавкая вставка предохранителя ППНИ-33, габарит 0, 12А ИЭК Заказать
323501 DPP20-016 Плавкая вставка предохранителя ППНИ-33, габарит 0, 16А ИЭК Заказать
323502 DPP20-020 Плавкая вставка предохранителя ППНИ-33, габарит 0, 20А ИЭК Заказать
323503 DPP20-025 Плавкая вставка предохранителя ППНИ-33, габарит 0, 25А ИЭК Заказать
323504 DPP20-032 Плавкая вставка предохранителя ППНИ-33, габарит 0, 32А ИЭК Заказать
323505 DPP20-040 Плавкая вставка предохранителя ППНИ-33, габарит 0, 40А ИЭК Заказать
323506 DPP20-050 Плавкая вставка предохранителя ППНИ-33, габарит 0, 50А ИЭК Заказать
323507 DPP20-063 Плавкая вставка предохранителя ППНИ-33, габарит 0, 63А ИЭК Заказать
323508 DPP20-080 Плавкая вставка предохранителя ППНИ-33, габарит 0, 80А ИЭК Заказать
323509 DPP20-100 Плавкая вставка предохранителя ППНИ-33, габарит 0, 100А ИЭК Заказать
323510 DPP20-125 Плавкая вставка предохранителя ППНИ-33, габарит 0, 125А ИЭК Заказать
323511 DPP20-160 Плавкая вставка предохранителя ППНИ-33, габарит 0, 160А ИЭК Заказать
323547 DPP20D-DP-160 Держатель предохранителя ДП-33, габарит 0, 160А ИЭК Заказать
323512 DPP30-040 Плавкая вставка предохранителя ППНИ-35, габарит 1, 40А ИЭК Заказать
323513 DPP30-050 Плавкая вставка предохранителя ППНИ-35, габарит 1, 50А ИЭК Заказать
323514 DPP30-063 Плавкая вставка предохранителя ППНИ-35, габарит 1, 63А ИЭК Заказать
323515 DPP30-080 Плавкая вставка предохранителя ППНИ-35, габарит 1, 80А ИЭК Заказать
323516 DPP30-100 Плавкая вставка предохранителя ППНИ-35, габарит 1, 100А ИЭК Заказать
323517 DPP30-125 Плавкая вставка предохранителя ППНИ-35, габарит 1, 125А ИЭК Заказать
323518 DPP30-160 Плавкая вставка предохранителя ППНИ-35, габарит 1, 160А ИЭК Заказать
323519 DPP30-200 Плавкая вставка предохранителя ППНИ-35, габарит 1, 200А ИЭК Заказать
323520 DPP30-250 Плавкая вставка предохранителя ППНИ-35, габарит 1, 250А ИЭК Заказать
323546 DPP30D-DP-250 Держатель предохранителя ДП-35, габарит 1, 250А ИЭК Заказать
323521 DPP40-040 Плавкая вставка предохранителя ППНИ-37, габарит 2, 40А ИЭК Заказать
323522 DPP40-050 Плавкая вставка предохранителя ППНИ-37, габарит 2, 50А ИЭК Заказать
323523 DPP40-063 Плавкая вставка предохранителя ППНИ-37, габарит 2, 63А ИЭК Заказать
323524 DPP40-080 Плавкая вставка предохранителя ППНИ-37, габарит 2, 80А ИЭК Заказать
323525 DPP40-100 Плавкая вставка предохранителя ППНИ-37, габарит 2, 100А ИЭК Заказать
323526 DPP40-125 Плавкая вставка предохранителя ППНИ-37, габарит 2, 125А ИЭК Заказать
323527 DPP40-160 Плавкая вставка предохранителя ППНИ-37, габарит 2, 160А ИЭК Заказать
323528 DPP40-200 Плавкая вставка предохранителя ППНИ-37, габарит 2, 200А ИЭК Заказать
323529 DPP40-250 Плавкая вставка предохранителя ППНИ-37, габарит 2, 250А ИЭК Заказать
323530 DPP40-315 Плавкая вставка предохранителя ППНИ-37, габарит 2, 315А ИЭК Заказать
323531 DPP40-355 Плавкая вставка предохранителя ППНИ-37, габарит 2, 355А ИЭК Заказать
323532 DPP40-400 Плавкая вставка предохранителя ППНИ-37, габарит 2, 400А ИЭК Заказать
323545 DPP40D-DP-400 Держатель предохранителя ДП-37, габарит 2, 400А ИЭК Заказать
323533 DPP50-100 Плавкая вставка предохранителя ППНИ-39, габарит 3, 100А ИЭК Заказать
323534 DPP50-125 Плавкая вставка предохранителя ППНИ-39, габарит 3, 125А ИЭК Заказать
323535 DPP50-160 Плавкая вставка предохранителя ППНИ-39, габарит 3, 160А ИЭК Заказать
323536 DPP50-200 Плавкая вставка предохранителя ППНИ-39, габарит 3, 200А ИЭК Заказать
323537 DPP50-250 Плавкая вставка предохранителя ППНИ-39, габарит 3, 250А ИЭК Заказать
323538 DPP50-315 Плавкая вставка предохранителя ППНИ-39, габарит 3, 315А ИЭК Заказать
323539 DPP50-355 Плавкая вставка предохранителя ППНИ-39, габарит 3, 355А ИЭК Заказать
323540 DPP50-400 Плавкая вставка предохранителя ППНИ-39, габарит 3, 400А ИЭК Заказать
323541 DPP50-500 Плавкая вставка предохранителя ППНИ-39, габарит 3, 500А ИЭК Заказать
323542 DPP50-630 Плавкая вставка предохранителя ППНИ-39, габарит 3, 630А ИЭК Заказать
323543 DPP50D-DP-630 Держатель предохранителя ДП-39, габарит 3, 630А ИЭК Заказать
;
