ВА47-29 хар-ка В производства IEK

ВА47-29 хар-ка В

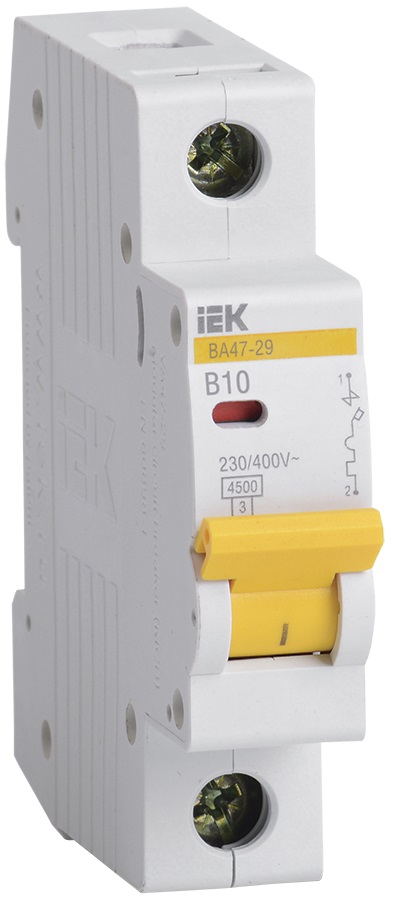

  • ВА47-29 хар-ка В

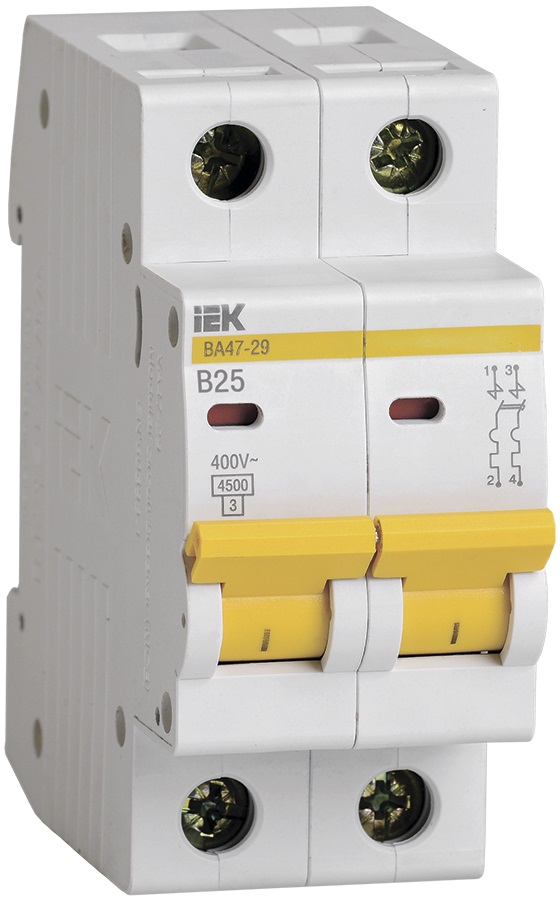

  • ВА47-29 хар-ка В 2П

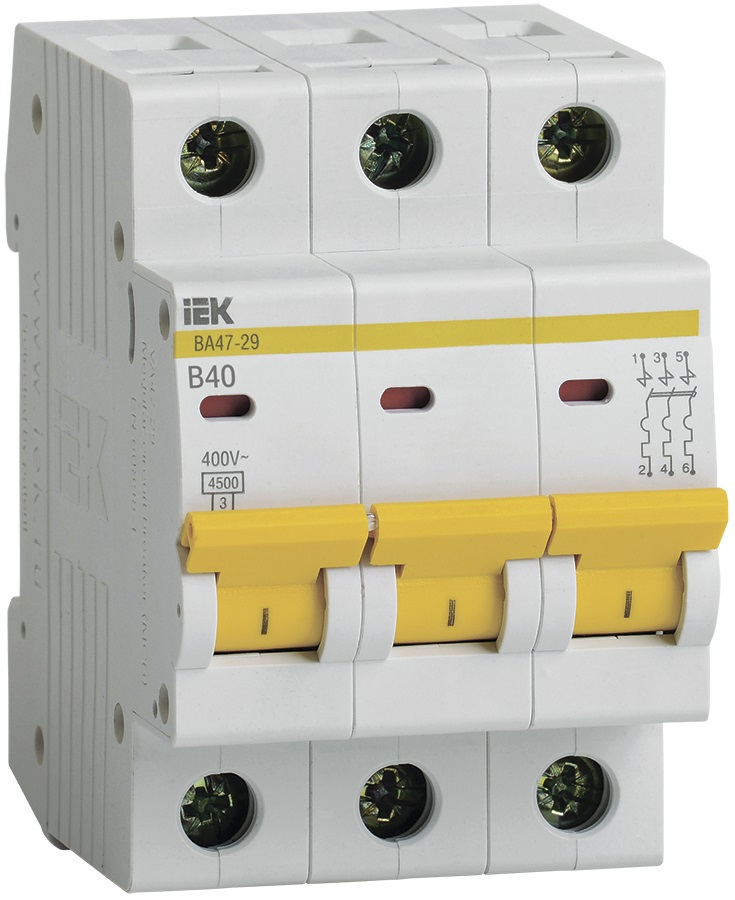

  • ВА47-29 3П хар-ка В

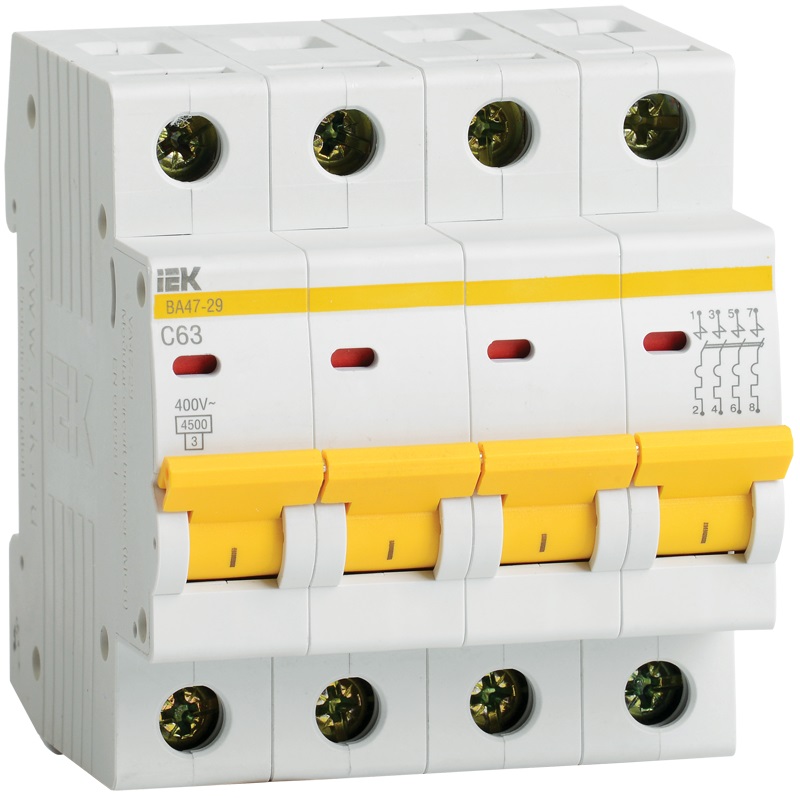

  • ВА47-29 4П хар-ка В

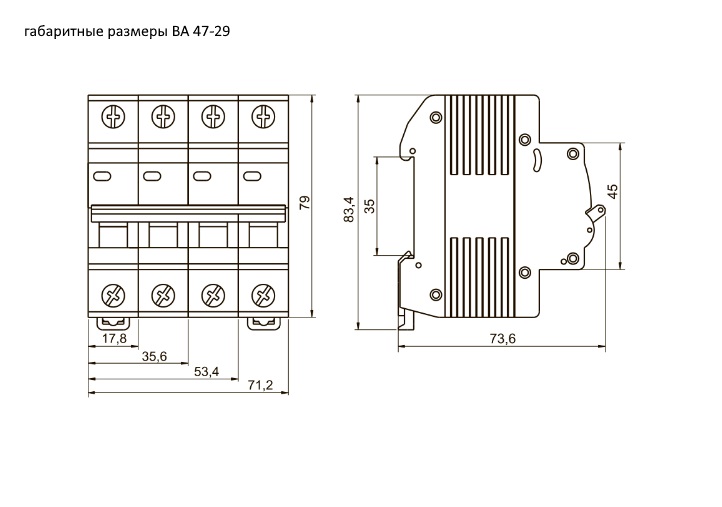

  • Размеры ВА47-29
Автоматические выключатели ВА47-29 хар-ка В
Описание
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели  с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели  с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.
Преимущества
  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
    • контакт состояния КС47;
    • контакт состояния КСВ47;
    • расцепитель минимального напряжения РММ47;
    • расцепитель независимый РН47.
  • Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
  • Наличие индикатора положения контактов
  • Широкий диапазон рабочих температур от –40 до +50 °С.
  • Новый эргономичный дизайн рукоятки включения/выключения
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Технические характеристики
Соответствуют стандартам
ГОСТ Р 50345-2010, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В
230/400
Номинальный ток In, А
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А
4500
Напряжение постоянного тока, В/полюс
48
Характеристики срабатывания электромагнитного расцепителя
В, С, D
Число полюсов
1, 2, 3, 4
Условия эксплуатации
УХЛ4
Степень защиты выключателя
IP20
Электрическая износостойкость, циклов В-О, не менее
6 000
Механическая износостойкость, циклов В-О, не менее
20 000
Максимальное сечение присоединяемых проводов, мм2
25
Наличие драгоценных металлов (серебро), г/полюс
0,15 - 0,22
Масса одного полюса, кг
0,1
Индикатор положения контактов (на лицевой панели)
есть
Возможность присоединения к контактным зажимам соединительных шин
PIN (штырь), FORK (вилка)
Диапазон рабочих температур, °С
-40 - +50
Гарантийный срок эксплуатации, лет, со дня продажи потребителю
5
Код Артикул Наименование Заказать
386643 MVA20-1-001-B ВА47-29 1Р 1А 4,5кА х-ка В ИЭК Заказать
386644 MVA20-1-002-B ВА47-29 1Р 2А 4,5кА х-ка В ИЭК Заказать
386645 MVA20-1-003-B ВА47-29 1Р 3А 4,5кА х-ка В ИЭК Заказать
386646 MVA20-1-004-B ВА47-29 1Р 4А 4,5кА х-ка В ИЭК Заказать
386647 MVA20-1-005-B ВА47-29 1Р 5А 4,5кА х-ка В ИЭК Заказать
386648 MVA20-1-006-B ВА47-29 1Р 6А 4,5кА х-ка В ИЭК Заказать
386649 MVA20-1-008-B ВА47-29 1Р 8А 4,5кА х-ка В ИЭК Заказать
386650 MVA20-1-010-B ВА47-29 1Р 10А 4,5кА х-ка В ИЭК Заказать
386651 MVA20-1-013-B ВА47-29 1Р 13А 4,5кА х-ка В ИЭК Заказать
386652 MVA20-1-016-B ВА47-29 1Р 16А 4,5кА х-ка В ИЭК Заказать
386653 MVA20-1-020-B ВА47-29 1Р 20А 4,5кА х-ка В ИЭК Заказать
386654 MVA20-1-025-B ВА47-29 1Р 25А 4,5кА х-ка В ИЭК Заказать
386655 MVA20-1-032-B ВА47-29 1Р 32А 4,5кА х-ка В ИЭК Заказать
386656 MVA20-1-040-B ВА47-29 1Р 40А 4,5кА х-ка В ИЭК Заказать
386657 MVA20-1-050-B ВА47-29 1Р 50А 4,5кА х-ка В ИЭК Заказать
386658 MVA20-1-063-B ВА47-29 1Р 63А 4,5кА х-ка В ИЭК Заказать
386659 MVA20-2-001-B ВА47-29 2Р 1А 4,5кА х-ка В ИЭК Заказать
386660 MVA20-2-002-B ВА47-29 2Р 2А 4,5кА х-ка В ИЭК Заказать
386661 MVA20-2-003-B ВА47-29 2Р 3А 4,5кА х-ка В ИЭК Заказать
386662 MVA20-2-004-B ВА47-29 2Р 4А 4,5кА х-ка В ИЭК Заказать
386663 MVA20-2-005-B ВА47-29 2Р 5А 4,5кА х-ка В ИЭК Заказать
386664 MVA20-2-006-B ВА47-29 2Р 6А 4,5кА х-ка В ИЭК Заказать
386665 MVA20-2-008-B ВА47-29 2Р 8А 4,5кА х-ка В ИЭК Заказать
386666 MVA20-2-010-B ВА47-29 2Р 10А 4,5кА х-ка В ИЭК Заказать
386667 MVA20-2-013-B ВА47-29 2Р 13А 4,5кА х-ка В ИЭК Заказать
386668 MVA20-2-016-B ВА47-29 2Р 16А 4,5кА х-ка В ИЭК Заказать
386669 MVA20-2-020-B ВА47-29 2Р 20А 4,5кА х-ка В ИЭК Заказать
386670 MVA20-2-025-B ВА47-29 2Р 25А 4,5кА х-ка В ИЭК Заказать
386671 MVA20-2-032-B ВА47-29 2Р 32А 4,5кА х-ка В ИЭК Заказать
386672 MVA20-2-040-B ВА47-29 2Р 40А 4,5кА х-ка В ИЭК Заказать
386673 MVA20-2-050-B ВА47-29 2Р 50А 4,5кА х-ка В ИЭК Заказать
386674 MVA20-2-063-B ВА47-29 2Р 63А 4,5кА х-ка В ИЭК Заказать
386675 MVA20-3-001-B ВА47-29 3Р 1А 4,5кА х-ка В ИЭК Заказать
386676 MVA20-3-002-B ВА47-29 3Р 2А 4,5кА х-ка В ИЭК Заказать
386677 MVA20-3-003-B ВА47-29 3Р 3А 4,5кА х-ка В ИЭК Заказать
386678 MVA20-3-004-B ВА47-29 3Р 4А 4,5кА х-ка В ИЭК Заказать
386679 MVA20-3-005-B ВА47-29 3Р 5А 4,5кА х-ка В ИЭК Заказать
386680 MVA20-3-006-B ВА47-29 3Р 6А 4,5кА х-ка В ИЭК Заказать
386681 MVA20-3-008-B ВА47-29 3Р 8А 4,5кА х-ка В ИЭК Заказать
386682 MVA20-3-010-B ВА47-29 3Р 10А 4,5кА х-ка В ИЭК Заказать
386683 MVA20-3-013-B ВА47-29 3Р 13А 4,5кА х-ка В ИЭК Заказать
386684 MVA20-3-016-B ВА47-29 3Р 16А 4,5кА х-ка В ИЭК Заказать
386685 MVA20-3-020-B ВА47-29 3Р 20А 4,5кА х-ка В ИЭК Заказать
386686 MVA20-3-025-B ВА47-29 3Р 25А 4,5кА х-ка В ИЭК Заказать
386687 MVA20-3-032-B ВА47-29 3Р 32А 4,5кА х-ка В ИЭК Заказать
386688 MVA20-3-040-B ВА47-29 3Р 40А 4,5кА х-ка В ИЭК Заказать
386689 MVA20-3-050-B ВА47-29 3Р 50А 4,5кА х-ка В ИЭК Заказать
386690 MVA20-3-063-B ВА47-29 3Р 63А 4,5кА х-ка В ИЭК Заказать
386691 MVA20-4-001-B ВА47-29 4Р 1А 4,5кА х-ка В ИЭК Заказать
386692 MVA20-4-002-B ВА47-29 4Р 2А 4,5кА х-ка В ИЭК Заказать
386693 MVA20-4-003-B ВА47-29 4Р 3А 4,5кА х-ка В ИЭК Заказать
386694 MVA20-4-004-B ВА47-29 4Р 4А 4,5кА х-ка В ИЭК Заказать
386695 MVA20-4-005-B ВА47-29 4Р 5А 4,5кА х-ка В ИЭК Заказать
386696 MVA20-4-006-B ВА47-29 4Р 6А 4,5кА х-ка В ИЭК Заказать
386697 MVA20-4-010-B ВА47-29 4Р 10А 4,5кА х-ка В ИЭК Заказать
386698 MVA20-4-016-B ВА47-29 4Р 16А 4,5кА х-ка В ИЭК Заказать
386699 MVA20-4-020-B ВА47-29 4Р 20А 4,5кА х-ка В ИЭК Заказать
386700 MVA20-4-025-B ВА47-29 4Р 25А 4,5кА х-ка В ИЭК Заказать
386701 MVA20-4-032-B ВА47-29 4Р 32А 4,5кА х-ка В ИЭК Заказать
386702 MVA20-4-040-B ВА47-29 4Р 40А 4,5кА х-ка В ИЭК Заказать
386703 MVA20-4-050-B ВА47-29 4Р 50А 4,5кА х-ка В ИЭК Заказать
386704 MVA20-4-063-B ВА47-29 4Р 63А 4,5кА х-ка В ИЭК Заказать
;
