Основные характеристики
|
|
|
Категория (TIA/EIA):
|
7
|
|
Количество пар:
|
4
|
|
Конструкция кабеля:
|
S/FTP
|
|
Среда эксплуатации:
|
внутри помещений (indoor)
|
|
Индивидуальный экран:
|
алюминизированная полиэстерная пленка
|
|
Внешний диаметр:
|
6.2 мм
|
|
Общий экран:
|
оплетка из медных луженых проволок
|
|
Температура эксплуатации:
|
-40 °C ... +75 °C
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
LSZH (малодымный безгалогенный компаунд)
|
|
Толщина оболочки:
|
0.55 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
многопроволочная (stranded)
|
|
Калибр AWG:
|
26 AWG
|
|
Номинальный диаметр проводника:
|
0,48 мм
|
|
Сечение проводника:
|
0,142 кв. мм
|
|
Число и диаметр проволок проводника:
|
7 х 0,16 мм
|
|
Материал проводников:
|
электролитическая медь
|
|
Изоляция проводников:
|
вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE)
|
|
Диаметр проводника в изоляции:
|
1 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,05 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
41.5 кг
|
|
Дополнительные характеристики
|
|
|
Материал дренажного провода:
|
медь луженая (TC)
|
|
Диаметр дренажного провода:
|
0.48 мм
|
|
Калибр дренажного провода:
|
26 AWG
|
|
Конструкция дренажного провода:
|
многопроволочная (stranded)
|
|
Допустимое растягивающее усилие (монтаж):
|
80 Н
|
|
Минимальный радиус изгиба:
|
8 / 4 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
0,4 мм
|
|
Площадь проволочного покрытия (экрана):
|
30 %
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-600 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
145 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
2 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
700 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.):
|
33 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
68 %
|
|
Асимметрия задержки сигнала (макс.):
|
45 нс/100 м
|
| Код | Артикул | Тип | Описание | Цвет | Заказать |
|---|---|---|---|---|---|
| 409194 | 236297 | SFTP4-C7-P26-IN-LSZH-VL-500 | Hyperline SFTP4-C7-P26-IN-LSZH-VL-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, фиолетовый | фиолетовый | Заказать |

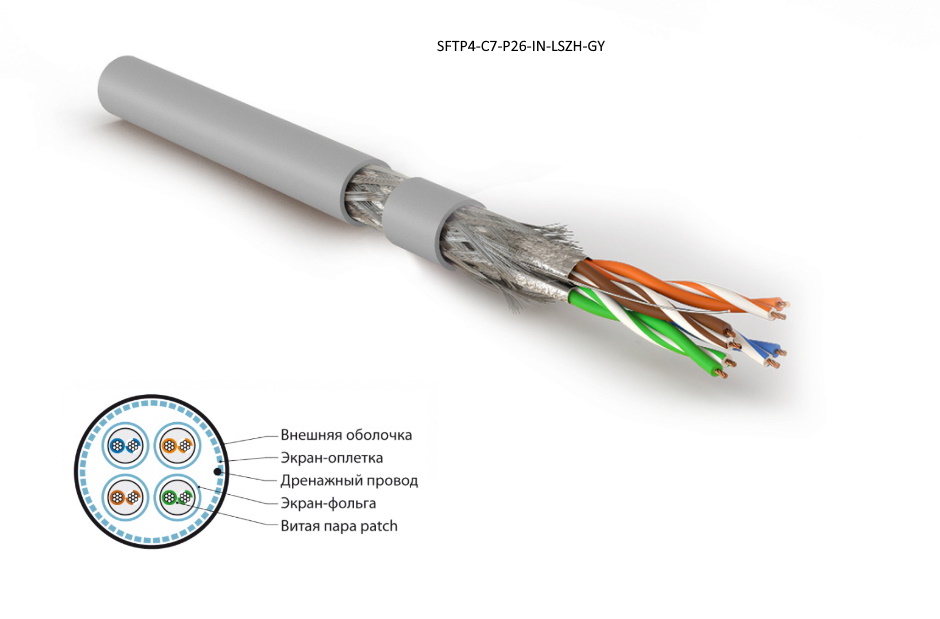

| 409195 | 445150 | SFTP4-C7-P26-IN-LSZH-GY-500 | Hyperline SFTP4-C7-P26-IN-LSZH-GY-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, серый | серый | Заказать |

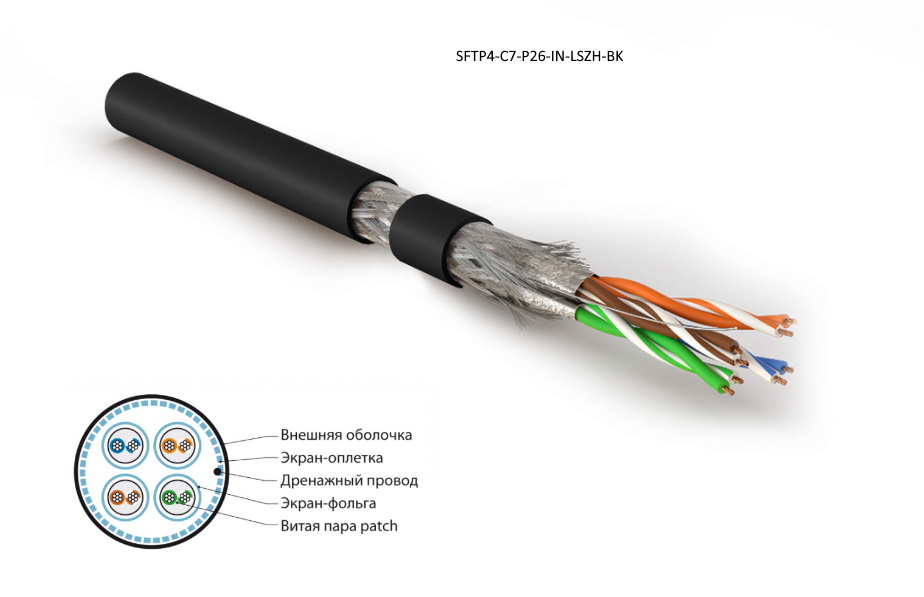

| 409196 | 445152 | SFTP4-C7-P26-IN-LSZH-BK-500 | Hyperline SFTP4-C7-P26-IN-LSZH-BK-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, черный | черный | Заказать |
| 409197 | 445153 | SFTP4-C7-P26-IN-LSZH-BL-500 | Hyperline SFTP4-C7-P26-IN-LSZH-BL-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, синий | синий | Заказать |
| 409198 | 445154 | SFTP4-C7-P26-IN-LSZH-GN-500 | Hyperline SFTP4-C7-P26-IN-LSZH-GN-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, зеленый | зеленый | Заказать |
| 409199 | 445155 | SFTP4-C7-P26-IN-LSZH-OR-500 | Hyperline SFTP4-C7-P26-IN-LSZH-OR-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, оранжевый | оранжевый | Заказать |
| 409200 | 445156 | SFTP4-C7-P26-IN-LSZH-RD-500 | Hyperline SFTP4-C7-P26-IN-LSZH-RD-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, красный | красный | Заказать |
| 409201 | 445157 | SFTP4-C7-P26-IN-LSZH-WH-500 | Hyperline SFTP4-C7-P26-IN-LSZH-WH-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, белый | белый | Заказать |
| 409202 | 445158 | SFTP4-C7-P26-IN-LSZH-YL-500 | Hyperline SFTP4-C7-P26-IN-LSZH-YL-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, желтый | желтый | Заказать |
| 409203 | 445159 | SFTP4-C7-P26-IN-LSZH-PK-500 | Hyperline SFTP4-C7-P26-IN-LSZH-PK-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(A)-HF, розовый | розовый | Заказать |
