SFTP4-C8.1-S23-IN-LSZH витая пара категория 8.1 производства Hyperline

SFTP4-C8.1-S23-IN-LSZH-WH
  • SFTP4-C8.1-S23-IN-LSZH-WH

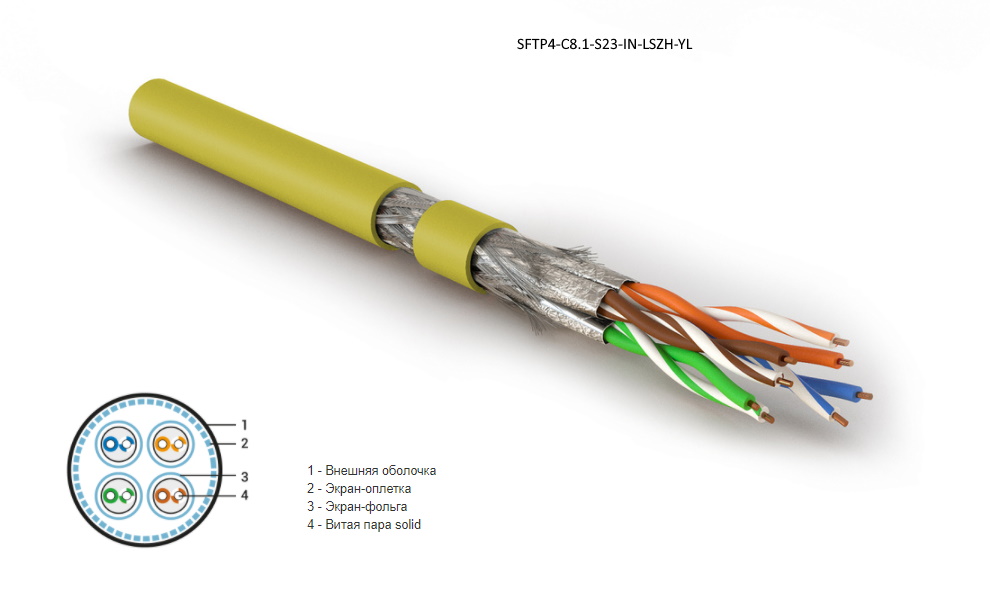

  • SFTP4-C8.1-S23-IN-LSZH-YL

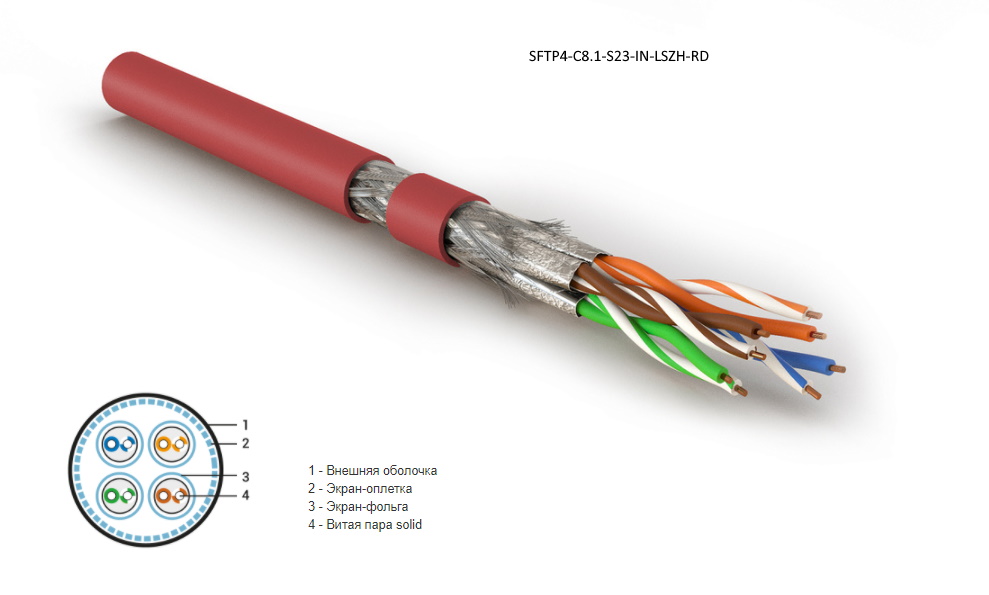

  • SFTP4-C8.1-S23-IN-LSZH-RD

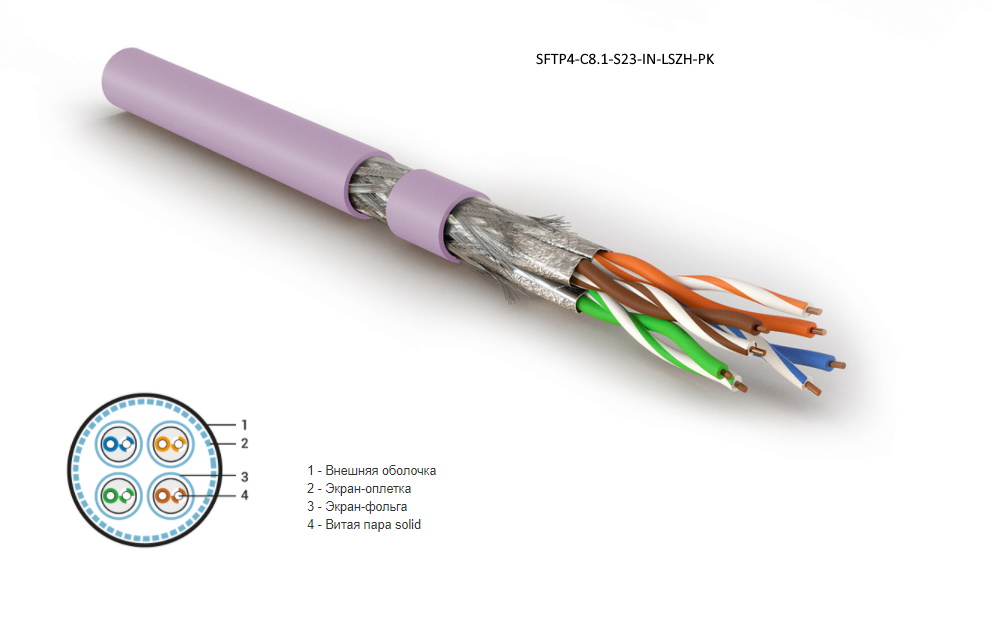

  • SFTP4-C8.1-S23-IN-LSZH-PK

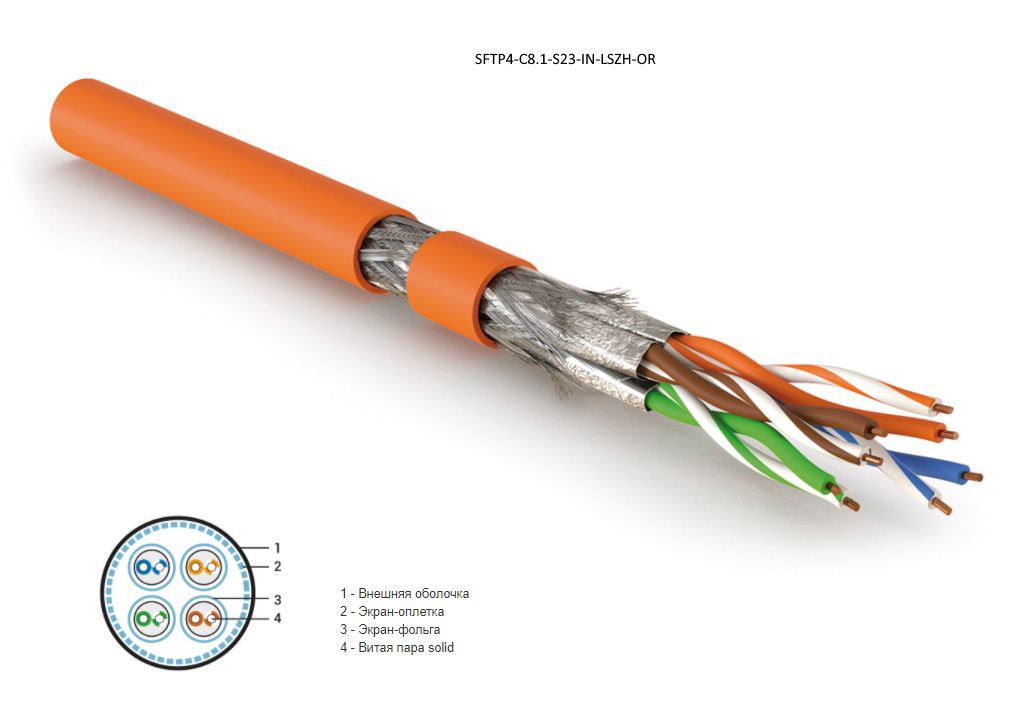

  • SFTP4-C8.1-S23-IN-LSZH-OR
  • SFTP4-C8.1-S23-IN-LSZH-GY

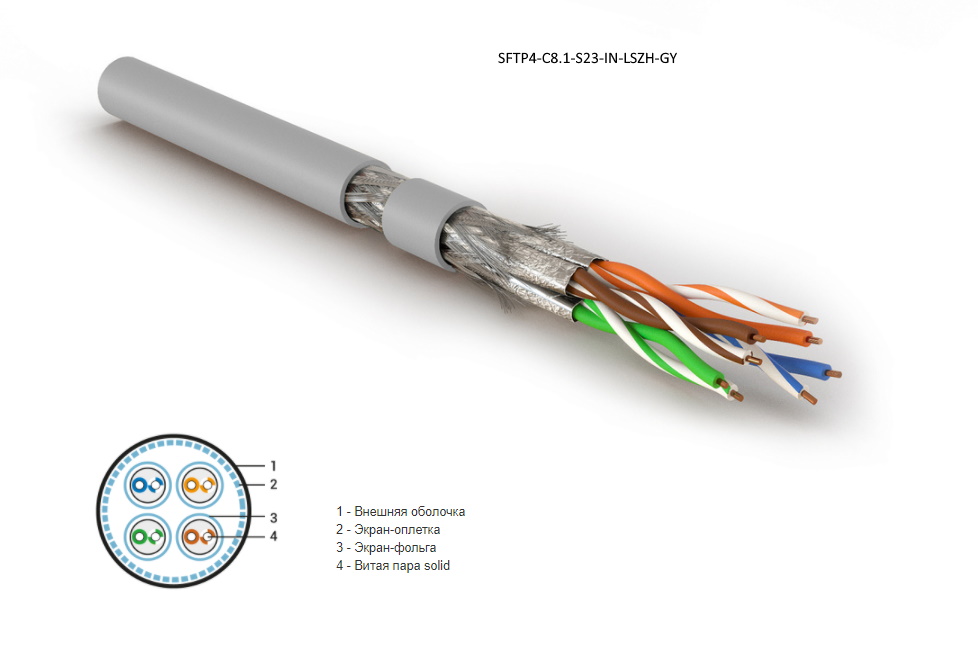

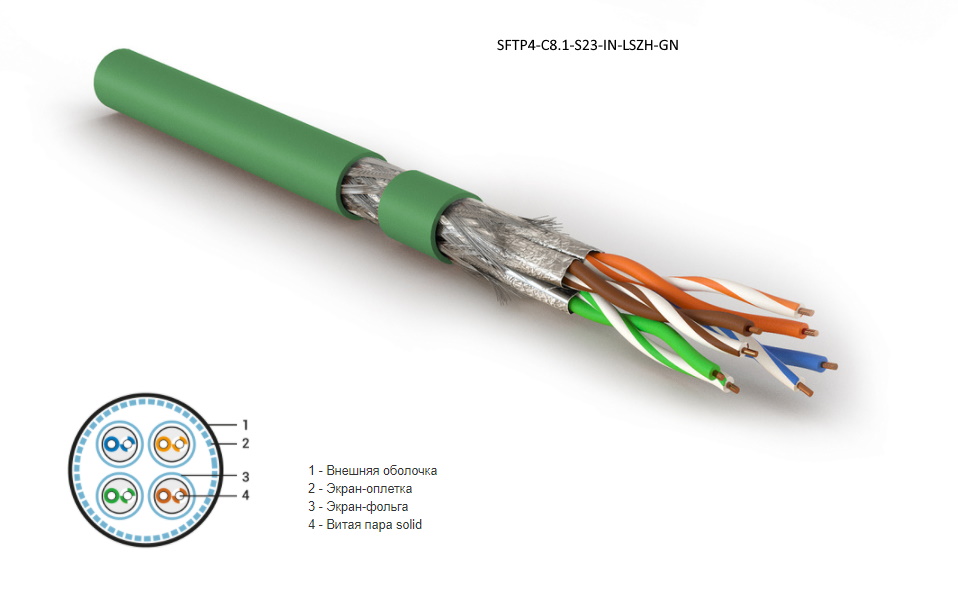

  • SFTP4-C8.1-S23-IN-LSZH-GN

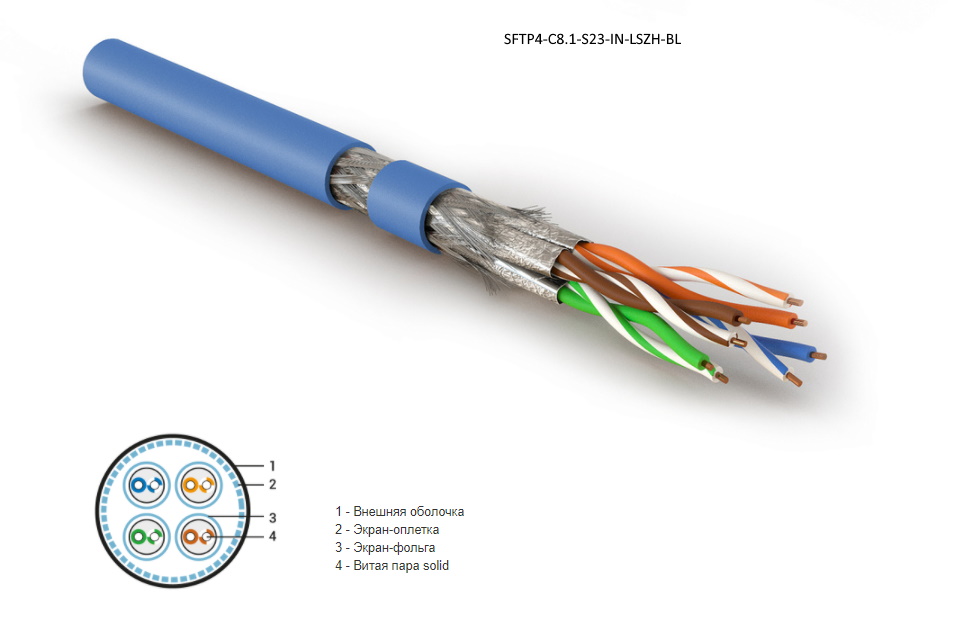

  • SFTP4-C8.1-S23-IN-LSZH-BL

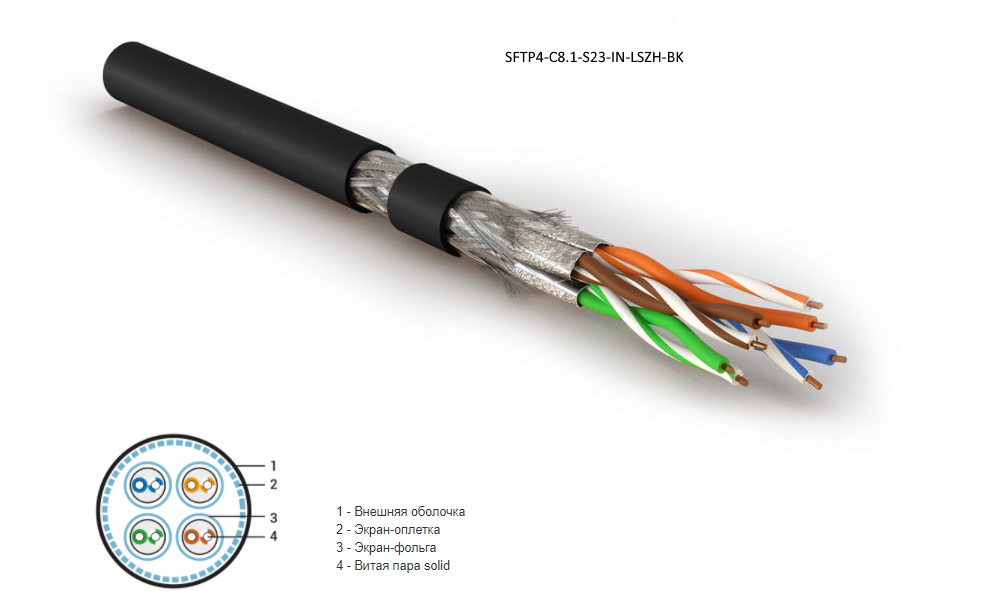

  • SFTP4-C8.1-S23-IN-LSZH-BK

Файлы

Кабель Витая пара Кабель Витая пара
Кабели витая пара, экранированные (S/FTP), категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильные, внутренние, LSZH Hyperline серии SFTP4-C8.1-S23-IN-LSZH
Внутри помещений.
Построение магистральной и горизонтальной подсистем СКС категории 8.1 в условиях повышенных электромагнитных помех и межкабельных наводок.
Подходит для высокоплотных систем и широкополосной передачи данных и видеосигналов.
Передача сигналов 25/40 Гбит/с на частоте до 2000 МГц, длина канала при этом допускается до 30 метров.
Передача сигналов 10 Гбит/с в линиях до 90 метров и более.


Основные характеристики

Категория (TIA/EIA):
8.1
Количество пар:
4
Конструкция кабеля:
S/FTP
Среда эксплуатации:
внутри помещений (indoor)
Индивидуальный экран:
алюминизированная полиэстерная пленка
Внешний диаметр:
7.8 мм
Общий экран:
оплетка из медных луженых проволок
Температура эксплуатации:
-20 °C ... +75 °C
Оболочка

Материал внешней оболочки:
LSZH (малодымный безгалогенный компаунд)
Толщина оболочки:
0.6 мм
Проводник

Конструкция проводников:
однопроволочная (solid)
Калибр AWG:
23 AWG
Номинальный диаметр проводника:
0,58 мм
Сечение проводника:
0,264 кв. мм
Материал проводников:
электролитическая медь
Изоляция проводников:
вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE)
Диаметр проводника в изоляции:
1.37 мм
Предельное отклонение по диаметру проводника в изоляции:
0,05 мм
Габариты и вес

Масса 1 км кабеля:
70 кг
Дополнительные характеристики

Допустимое растягивающее усилие (монтаж):
110 Н
Минимальный радиус изгиба:
10 / 5 наружных диаметров (монтаж/экспл.)
Предельное отклонение по внешнему диаметру:
0,5 мм
Площадь проволочного покрытия (экрана):
60 %
Электрические характеристики

Диапазон частот:
1-2000 МГц
Волновое сопротивление (при 100 МГц):
100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:
95 Ом/км
Омическая асимметрия жил в паре (макс.):
2 %
Сопротивление изоляции жил (мин.):
5 ГОм·км
Испытательное напряжение (пост. ток):
1000 В/1 мин
Электрическая емкость рабочей пары (макс.):
33 пФ/м
Емкостная ассиметрия на частоте 1 кГц (макс.):
0,9 пФ/м
Скорость распространения сигнала (мин.):
78 %
Асимметрия задержки сигнала (макс.):
13 нс/100 м
Код Артикул Тип Описание Цвет Длина кабеля в упаковке Заказать
409184 435486 SFTP4-C8.1-S23-IN-LSZH-OR-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-OR-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, оранжевый оранжевый упак. 500м Заказать
409185 445168 SFTP4-C8.1-S23-IN-LSZH-GY-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-GY-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, серый серый упак. 500м Заказать
409186 445169 SFTP4-C8.1-S23-IN-LSZH-BK-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-BK-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, черный черный упак. 500м Заказать
409187 445170 SFTP4-C8.1-S23-IN-LSZH-BL-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-BL-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, синий синий упак. 500м Заказать
409188 445171 SFTP4-C8.1-S23-IN-LSZH-GN-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-GN-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, зеленый зеленый упак. 500м Заказать
409189 445172 SFTP4-C8.1-S23-IN-LSZH-RD-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-RD-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, красный красный упак. 500м Заказать
409190 445173 SFTP4-C8.1-S23-IN-LSZH-WH-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-WH-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, белый белый упак. 500м Заказать
409191 445174 SFTP4-C8.1-S23-IN-LSZH-YL-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-YL-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, желтый желтый упак. 500м Заказать
409192 445175 SFTP4-C8.1-S23-IN-LSZH-PK-500 Hyperline SFTP4-C8.1-S23-IN-LSZH-PK-500 Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, розовый розовый упак. 500м Заказать
409193 485028 SFTP4-C8.1-S23-IN-LSZH-GY Hyperline SFTP4-C8.1-S23-IN-LSZH-GY Кабель витая пара, экранированная S/FTP, категория 8.1 (Класс I, 2000MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), –40°C – +80°C, серый серый м Заказать
;
