Основные характеристики
|
|
|
Категория (TIA/EIA):
|
7
|
|
Количество пар:
|
4
|
|

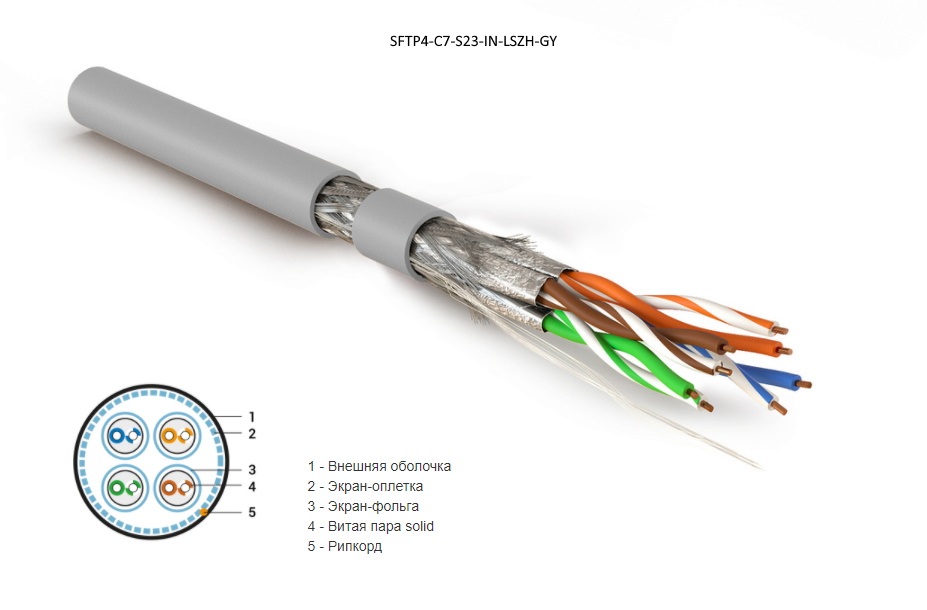

Конструкция кабеля:
|
S/FTP
|
|
Среда эксплуатации:
|
внутри помещений (indoor)
|
|
Индивидуальный экран:
|
алюминизированная полиэстерная пленка
|
|
Внешний диаметр:
|
7.6 мм
|
|
Общий экран:
|
оплетка из медных луженых проволок
|
|
Температура эксплуатации:
|
-20 °C ... +75 °C
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
LSZH (малодымный безгалогенный компаунд)
|
|
Толщина оболочки:
|
0.55 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
однопроволочная (solid)
|
|
Калибр AWG:
|
23 AWG
|
|
Номинальный диаметр проводника:
|
0,56 мм
|
|
Сечение проводника:
|
0,246 кв. мм
|
|
Материал проводников:
|
электролитическая медь
|
|
Изоляция проводников:
|
вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE)
|
|
Диаметр проводника в изоляции:
|
1.33 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,05 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
55.6 кг
|
|
Дополнительные характеристики
|
|
|
Конструкция дренажного провода:
|
однопроволочная (solid)
|
|
Допустимое растягивающее усилие (монтаж):
|
110 Н
|
|
Минимальный радиус изгиба:
|
10 / 5 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
0,5 мм
|
|
Площадь проволочного покрытия (экрана):
|
30 %
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-600 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
93,8 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
2 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
1000 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.):
|
33 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
74 %
|
|
Асимметрия задержки сигнала (макс.):
|
25 нс/100 м
|
| Код | Артикул | Тип | Описание | Цвет | Заказать |
|---|---|---|---|---|---|
| 409167 | 435484 | SFTP4-C7-S23-IN-LSZH-GY-500 | Hyperline SFTP4-C7-S23-IN-LSZH-GY-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), серый | серый | Заказать |
| 409168 | 445160 | SFTP4-C7-S23-IN-LSZH-BK-500 | Hyperline SFTP4-C7-S23-IN-LSZH-BK-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), черный | черный | Заказать |
| 409169 | 445161 | SFTP4-C7-S23-IN-LSZH-BL-500 | Hyperline SFTP4-C7-S23-IN-LSZH-BL-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), синий | синий | Заказать |
| 409170 | 445162 | SFTP4-C7-S23-IN-LSZH-GN-500 | Hyperline SFTP4-C7-S23-IN-LSZH-GN-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), зеленый | зеленый | Заказать |
| 409171 | 445163 | SFTP4-C7-S23-IN-LSZH-OR-500 | Hyperline SFTP4-C7-S23-IN-LSZH-OR-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), оранжевый | оранжевый | Заказать |
| 409172 | 445165 | SFTP4-C7-S23-IN-LSZH-WH-500 | Hyperline SFTP4-C7-S23-IN-LSZH-WH-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), белый | белый | Заказать |
| 409173 | 445166 | SFTP4-C7-S23-IN-LSZH-YL-500 | Hyperline SFTP4-C7-S23-IN-LSZH-YL-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), желтый | желтый | Заказать |
| 409174 | 445167 | SFTP4-C7-S23-IN-LSZH-PK-500 | Hyperline SFTP4-C7-S23-IN-LSZH-PK-500 (500 м) Кабель витая пара, экранированная S/FTP, категория 7(600MHz), 4 пары (23 AWG), одножильный (solid), LSZH (нг(А)-HF), розовый | розовый | Заказать |
