Внутри помещений.
Построение магистральной и горизонтальной подсистем СКС категории 6а в условиях незначительных электромагнитных помех.
Передача сигналов 10 Гбит/с на частоте до 500 МГц.
Поддерживаемые приложения
Gigabit Ethernet 1000BASE-T, 10 Gigabit Ethernet 10GBASE-T, ATM-1000 Мбит/с (CB1G), цифровое и аналоговое видео, IEEE 802.3af (PoE), IEEE 802.3at (PoE+), другие приложения кабельных систем категории 6а.
|
Основные характеристики
|
|
|
Категория (TIA/EIA):
|
6A
|
|
Количество пар:
|
4
|
|
Конструкция кабеля:
|
U/FTP
|
|
Среда эксплуатации:
|
внутри помещений (indoor)
|
|
Индивидуальный экран:
|
алюминизированная полиэстерная пленка
|
|
Внешний диаметр:
|
7.5 мм
|
|
Температура эксплуатации:
|
-20 °C ... +60 °C
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
LSZH (малодымный безгалогенный компаунд)
|
|
Толщина оболочки:
|
0.5 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
однопроволочная (solid)
|
|
Калибр AWG:
|
23 AWG
|
|
Номинальный диаметр проводника:
|
0,57 мм
|
|
Сечение проводника:
|
0,255 кв. мм
|
|
Материал проводников:
|
электролитическая медь
|
|
Изоляция проводников:
|
вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE)
|
|
Диаметр проводника в изоляции:
|
1.35 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,10 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
52 кг
|
|
Дополнительные характеристики
|
|
|
Материал дренажного провода:
|
медь луженая (TC)
|
|
Диаметр дренажного провода:
|
0.45 мм
|
|
Конструкция дренажного провода:
|
однопроволочная (solid)
|
|
Допустимое растягивающее усилие (монтаж):
|
100 Н
|
|
Минимальный радиус изгиба:
|
10 / 5 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
0,5 мм
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-500 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
93,8 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
2 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
700 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.):
|
56 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
74 %
|
|
Асимметрия задержки сигнала (макс.):
|
45 нс/100 м
|
| Код | Артикул | Тип | Описание | Цвет | Заказать |
|---|---|---|---|---|---|
| 409137 | 361951 | UFTP4-C6A-S23-IN-LSZH-GY-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-GY-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, серый | серый | Заказать |
| 409138 | 445104 | UFTP4-C6A-S23-IN-LSZH-BK-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-BK-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, черный | черный | Заказать |
| 409139 | 445105 | UFTP4-C6A-S23-IN-LSZH-BL-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-BL-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, синий | синий | Заказать |

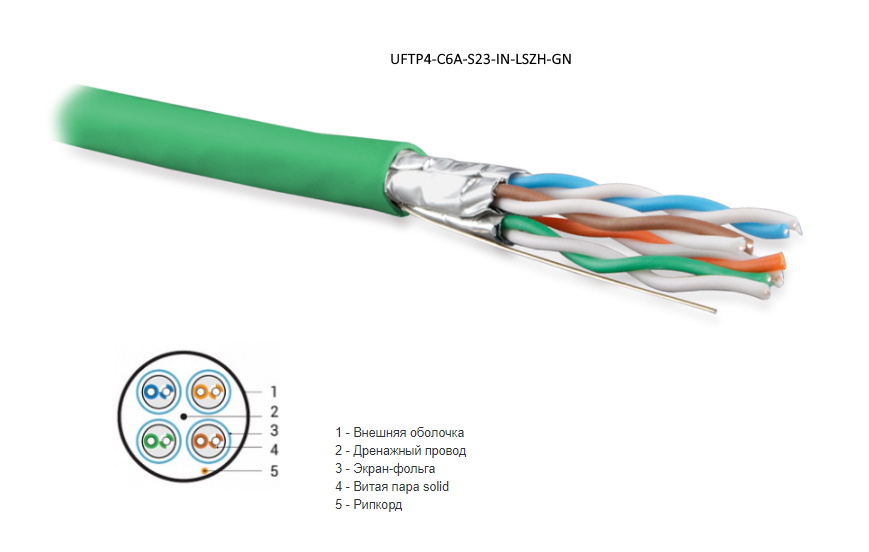

| 409140 | 445106 | UFTP4-C6A-S23-IN-LSZH-GN-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-GN-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, зеленый | зеленый | Заказать |
| 409141 | 445108 | UFTP4-C6A-S23-IN-LSZH-OR-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-OR-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, оранжевый | оранжевый | Заказать |
| 409142 | 445109 | UFTP4-C6A-S23-IN-LSZH-RD-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-RD-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, красный | красный | Заказать |
| 409143 | 445110 | UFTP4-C6A-S23-IN-LSZH-WH-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-WH-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, белый | белый | Заказать |

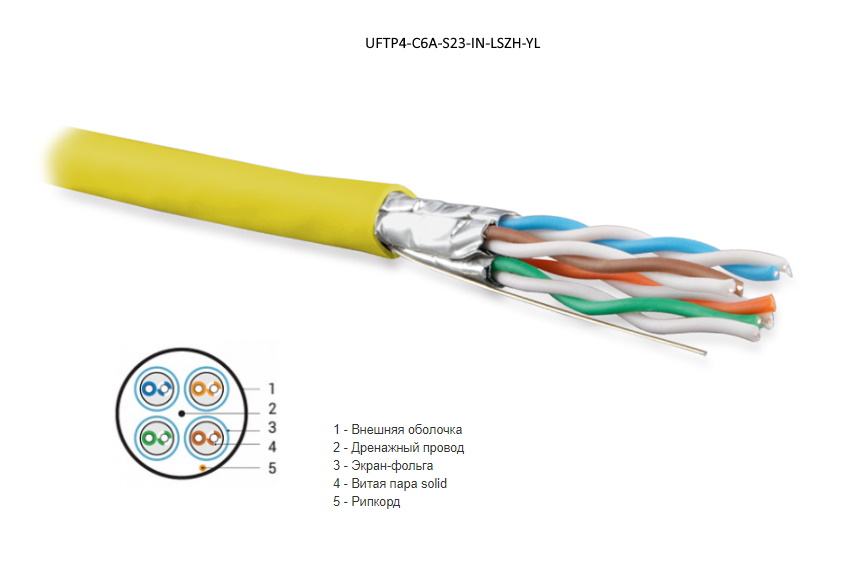

| 409144 | 445111 | UFTP4-C6A-S23-IN-LSZH-YL-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-YL-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, желтый | желтый | Заказать |
| 409145 | 445112 | UFTP4-C6A-S23-IN-LSZH-PK-500 | Hyperline UFTP4-C6A-S23-IN-LSZH-PK-500 (500 м) Кабель витая пара U/FTP, кат. 6a (10GBE), 4 пары (23AWG), одножильный (solid), каждая пара в экране, без общего экрана, нг(A)-HF, –20°C – +60°C, розовый | розовый | Заказать |
