Основные характеристики
|
|
|
Категория (TIA/EIA):
|
5e
|
|
Количество пар:
|
4
|
|
Конструкция кабеля:
|
SF/UTP
|
|
Среда эксплуатации:
|
внутри помещений (indoor)
|
|
Внешний диаметр:
|
5.7 мм
|
|
Общий экран:
|
алюминизированная полиэстерная пленка и оплетка из медных луженых проволок
|
|
Температура эксплуатации:
|
-20 °C ... +75 °C
|
|
Скрепляющая обмотка:
|
полиэстерная лента, спиральная намотка
|
|
Оболочка
|
|
|
Материал внешней оболочки:
|
LSZH (малодымный безгалогенный компаунд)
|
|
Толщина оболочки:
|
0.4 мм
|
|
Проводник
|
|
|
Конструкция проводников:
|
многопроволочная (stranded)
|
|
Калибр AWG:
|
26 AWG
|
|
Номинальный диаметр проводника:
|
0,48 мм
|
|
Сечение проводника:
|
0,142 кв. мм
|
|
Число и диаметр проволок проводника:
|
7 х 0,16 мм
|
|
Материал проводников:
|
электролитическая медь
|
|
Изоляция проводников:
|
полиэтилен высокой плотности (HDPE)
|
|
Диаметр проводника в изоляции:
|
0.93 мм
|
|
Предельное отклонение по диаметру проводника в изоляции:
|
0,02 мм
|
|
Габариты и вес
|
|
|
Масса 1 км кабеля:
|
37 кг
|
|
Дополнительные характеристики
|
|
|
Материал дренажного провода:
|
медь луженая (TC)
|
|
Диаметр дренажного провода:
|
0.38 мм
|
|
Конструкция дренажного провода:
|
многопроволочная (stranded)
|
|
Допустимое растягивающее усилие (монтаж):
|
90 Н
|
|
Допустимое растягивающее усилие (эксплуатация):
|
90 Н
|
|
Минимальный радиус изгиба:
|
8 / 4 наружных диаметров (монтаж/экспл.)
|
|
Предельное отклонение по внешнему диаметру:
|
0,2 мм
|
|
Площадь проволочного покрытия (экрана):
|
65 %
|
|
Электрические характеристики
|
|
|
Диапазон частот:
|
1-100 МГц
|
|
Волновое сопротивление (при 100 МГц):
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более:
|
145 Ом/км
|
|
Омическая асимметрия жил в паре (макс.):
|
2 %
|
|
Сопротивление изоляции жил (мин.):
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток):
|
700 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.):
|
44 пФ/м
|
|
Скорость распространения сигнала (мин.):
|
68 %
|
|
Асимметрия задержки сигнала (макс.):
|
35 нс/100 м
|
| Код | Артикул | Тип | Описание | Цвет | Заказать |
|---|---|---|---|---|---|

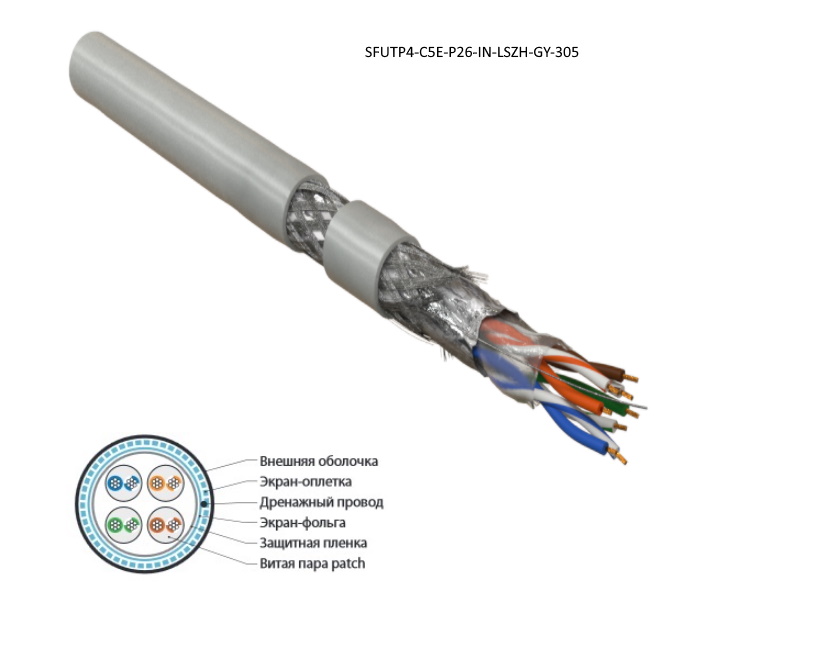

| 409036 | 236293 | SFUTP4-C5E-P26-IN-LSZH-GY-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-GY-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, серый | серый | Заказать |
| 409037 | 445017 | SFUTP4-C5E-P26-IN-LSZH-BK-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-BK-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, черный | черный | Заказать |
| 409038 | 445018 | SFUTP4-C5E-P26-IN-LSZH-BL-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-BL-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, синий | синий | Заказать |
| 409039 | 445019 | SFUTP4-C5E-P26-IN-LSZH-GN-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-GN-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, зеленый | зеленый | Заказать |
| 409040 | 445020 | SFUTP4-C5E-P26-IN-LSZH-OR-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-OR-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, оранжевый | оранжевый | Заказать |
| 409041 | 445021 | SFUTP4-C5E-P26-IN-LSZH-RD-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-RD-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, красный | красный | Заказать |
| 409042 | 445022 | SFUTP4-C5E-P26-IN-LSZH-WH-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-WH-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, белый | белый | Заказать |
| 409043 | 445023 | SFUTP4-C5E-P26-IN-LSZH-YL-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-YL-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, желтый | желтый | Заказать |
| 409044 | 445024 | SFUTP4-C5E-P26-IN-LSZH-PK-305 | Hyperline SFUTP4-C5E-P26-IN-LSZH-PK-305 (305 м) Кабель витая пара, экранированная SF/UTP, категория 5e, 4 пары (26 AWG), многожильный (patch), экран-фольга+мед. оплетка, LSZH, –20°C–+75°C, розовый | розовый | Заказать |
